FOTRIC 280DS专家型科研热像仪取消蓝牙、无线、4G所有无线连接功能,保证研发客户数据安全性。
FOTRIC自主研发成像技术
利用FOTRIC自主研发的复合调色聚焦成像技术 ,其出色的热成像质量,非常适用于复杂场景中分析特定目标的细微温差,有利于现场快速得出正确的诊断结论。
FOTRIC同时拥有高温差均衡成像技术 ,可以在高温差场景中清晰显示所有目标的热梯度。
FOTRIC还拥有细节增强融合成像技术,可以在热像图上融合可见光轮廓细节,轻松定位故障的具体位置。
可拍、可录、可分析
本机全辐射热像小视频录制,可自定义帧频或间隔;
本机直接分析热像图和热像视频,使用更轻松;
本机通过设置基准温度实现全画面所有测温点温度显示为实际温度减去基准温度后的温升温度,方便温升筛查;可通过温差功能来计算任意测温标识的温差或任意测温标识与参考温度的温差。
本机设置各区域不同发射率,保证不同材料同时准确测温。
重新定义全辐射热像视频

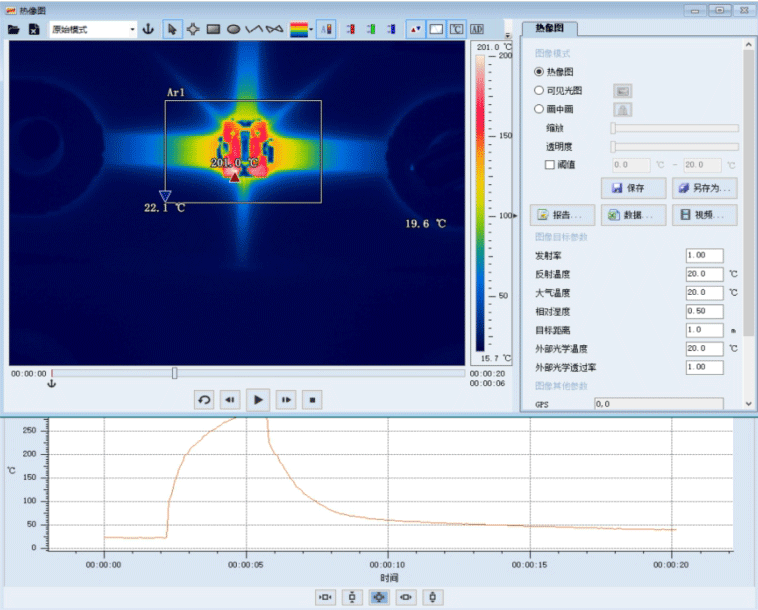

FOTRIC 280系列热像仪具有全辐射热像视频流输出功能,配套软件支持最大1TB(1024GB)的单个全辐射热像视频录制,且支持自动采集数据与自定义采样帧频 。
独立标定微距镜
FOTRIC热像仪胜任20μm的微观温度分布测量,且均为独立标定(FOTRIC原装微距镜与主机一对一做温度标定),能够使测温精度得到保证。
热像分析,绝不是单一热像图

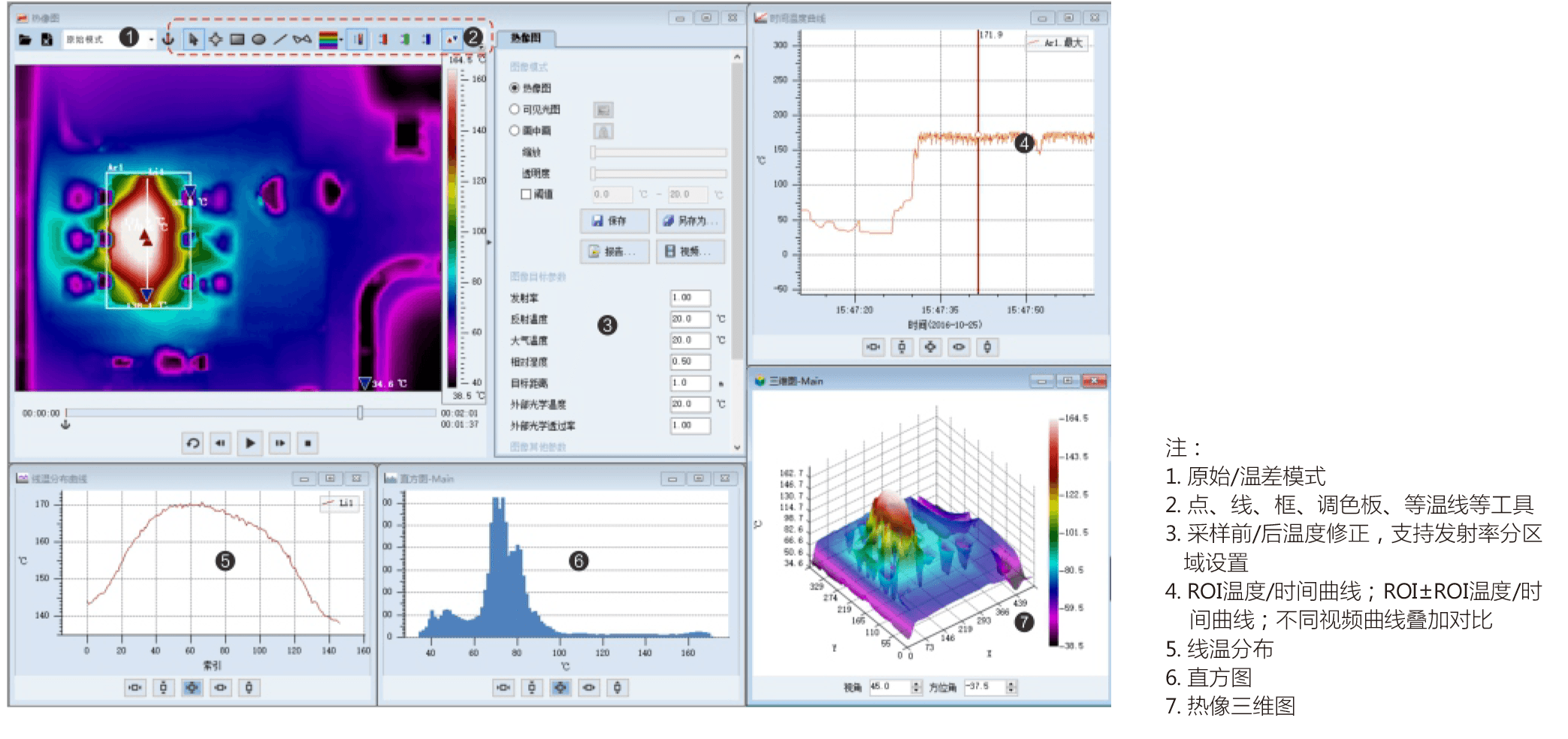

FOTRIC AnalyzIR软件为满足研发用户使用需求而开发,从图像、温度及时间的三维角度来进行测试分析。
一张图将拥有更多的细节和变化过程,比常规设备维护类热像仪的研究更深入,数据更可靠、论文更漂亮。
配置选型
型号 | Fotric 288DS | Fotric 287DS | Fotric 286DS | Fotric 285DS |
基本参数 | ||||
红外分辨率 | 640x480 | 512x384 | 384x288 | 320x240 |
超像素技术 | 有(增强到1280x960像素) | 有(增强到1024x768像素) | 有(增强到768x576像素) | 有(增强到640x480像素) |
热灵敏度(NETD) | <25mk@30℃ | <30mk@30℃ | <25mk@30℃ | <30mk@30℃ |
视场⻆(FOV) | 25°x19° | 20°x15° | 25°x19° | 21°x15° |
间分辨率(IFOV) | 0.68mrad | 0.68mrad | 1.14mrad | 1.14mrad |
数码变焦 | 1~35倍 | 1~25倍 | 1~16倍 | 1~16倍 |
探测器类型 | 焦平⾯阵列(FPA),⾮制冷型红外探测器 | |||
像元间距 | 17μm | |||
响应波段 | 7~14μm | |||
镜头光圈 | F1.0 | |||
帧频 | 60Hz | |||
最⼩成像距离 | 0.2m | 0.1m | ||
对焦 | 连续,⾃动(单次拍摄)或⼿动调焦 | |||
测温功能 | ||||
测温范围 | -40℃~700℃(-40℃~150℃/0℃~350℃/0℃~700℃) | |||
⾼温扩展 | 1200℃扩展 | |||
测温精度 | ±2℃或±2%,取⼤值(环境温度在10℃~35℃时) | |||
⾼低温定位 | ⾃动捕捉⾼低温点 | |||
平均温 | 有 | |||
基准温度补偿 | 有,全屏与测温标识温度显⽰为实际温度与固定温度差值 | |||
⾃动温差计算 | 测温标记之间差值或与固定参考温度差值计算 | |||
点测温 | 20个可移动测温点 | 15个可移动测温点 | ||
区域测温 | 20个可移动测温区域 (⽅形测温区域或圆形测温区域) | 15个可移动测温区域 (方形测温区域或圆形测温区域) | ||
线测温 | 20条测温线 | 15条测温线 | ||
全屏发射率校正 | 有 | |||
发射率表 | 有 | |||
分区发射率校正 | 有 | |||
反射温度校正 | 有 | |||
⼤⽓传递校正 | 有 | |||
外部光学透过率校正 | 有 | |||
本机分析 | 有,在热像仪上可直接分析拍摄的全辐射热像照⽚与全辐射热像视频 | |||
视频 | ||||
全辐射热像⼩视频 | 全辐射热像⼩视频录制,⾃定义采样间隔 | |||
全辐射红外视频流 | 有,实时传输原始数据到PC | |||
触发录制 | 时间触发、温度触发、外部触发 | |||
⾃定义录制帧频 | ⾃定义帧频或间隔 | |||
⾮辐射红外视频流 | 使⽤HDMI传输 | |||
图像显⽰ | ||||
显⽰屏类型 | OLED触摸屏,170°可视范围 | |||
显⽰屏尺⼨ | 5.5英⼨ | |||
显⽰屏对⽐度 | 100000:1 | |||
显⽰屏分辨率 | 1920x1080像素,1080P超⾼清显⽰ | |||
数字图像增强 | 有 | |||
图像叠加信息设置 | ⽀持,可设置图像上显⽰的最⾼温、最低温、平均温、全屏发射率、反射温度等信息 | |||
测温标识显⽰设置 | ⽀持,可对每个测温标识进⾏单独设置,如显⽰测温标识发射率等信息 | |||
复合调⾊聚焦成像技术 | 有 | |||
⾼温差均衡成像技术 | 有 | |||
细节增强融合成像技术 | 有 | |||
内置数码相机 | ⼯业级500万像素 | |||
LED照明灯 | 有 | |||
画中画 | 有 | |||
标准调⾊板 | 15种 | |||
超对⽐调⾊板 | 15种反转调⾊板 | |||
⼿动图像调节 | 有 | |||
⾃动图像调节 | 有 | |||
最⼩温宽范围(⼿动模式下) | 2°C | |||
最⼩温宽范围(⾃动模式下) | 4°C | |||
专业功能 | ||||
颜⾊报警(等温线) | 有 | |||
测量功能报警 | ⾼温报警、低温报警 | |||
⾃动命名热像图 | ⽀持⼆维码与条形码 | |||
语⾳附注 | 有 | |||
⽂本附注 | 有 | |||
可⻅光图⽚关联技术 | 有 | |||
报告 | 有 | |||
镜头识别 | ⾃动 | |||
分析软件 | FOTRICAnalyzIR | |||
全辐射动态温差分析技术 | 有 | |||
⽀持语⾔ | 中英⽂ | |||
储存与传输 | ||||
存储介质 | 内置16G闪存+128G⾼速SD卡 | |||
SD卡 | 有 | |||
图像⽂件格式 | 标准JPEG,包含测量数据 | |||
视频⽂件格式 | .IRS | |||
⽂件格式,可⻅光图像 | 标准JPEG格式,⾃动与对应的热像图关联 | |||
⾳频 | 有 | |||
传输接⼝ | USBType-C、HDMI、蓝⽛、Wi-Fi | |||
视频,连接器类型 | HDMI接⼝ | |||
远程显⽰查看 | 有,在PC或电视监视器上查看热像仪的视频流。 通过USB连接到PC上的FOTRICAnalyzIR软件;通过HDMI连接到显⽰器 | |||
远程控制操作 | 有,通过FOTRICAnalyzIR软件 | |||
USB功能 | 向PC传输全辐射热像视频流;读取热像仪内部闪存数据;读取SD卡数据 | |||
USB,标准 | USB3.0 | |||
电池与环境 | ||||
电池类型 | 3块可充锂电池 | |||
电池⼯作时间 | 环境温度25°C时,连续使⽤时间>5⼩时 | |||
电池充电时间 | 2.5h充满电量的90%,由LED灯指⽰充电状态 | |||
电池充电系统 | DCP座充 | |||
电源管理模式 | 有 | |||
⼯作温度 | -20℃~50℃ | |||
存储温度 | -40℃~70℃ | |||
相对湿度 | <90%RH | |||
物理参数 | ||||
激光 | 有,2级 | |||
激光分类 | 半导体AlGaInP⼆极管激光,1mW,635nm(红⾊) | |||
电磁兼容性(EMC) | IEC61326-1:基本电磁环境 | |||
抗⽆线电⼲扰 | FCC第15.247部分 | |||
防护等级 | IP54(IEC60529) | |||
抗撞击 | 25g(IEC60068-2-29) | |||
抗振性 | 2g(IEC60068-2-6) | |||
安全性 | IEC61010-1:过压类别II,污染等级2 | |||
USFCC | CFR47,第15部分B节 | |||
热像仪尺⼨ | 215x144x90mm | |||
⼈体⼯程学设计 | 180°可旋转镜头 | |||
三脚架安装底座 | UNC¼"-20接⼝可直接连接三脚架 | |||
保修期 | 主机2年,电池5年,探测器10年 | |||
建议校准周期 | 两年(假定正常操作和⽼化) | |||
产品标配 | ||||
热像仪主机(带镜头)、可充电锂电池(3块)、电池充电器、镜头盖、USB线缆、HDMI连接线、⾼速SD卡、保修卡、⽤⼾⼿册、原⼚标定 证书、⼿腕带、颈带、读卡器、U盘、硬质便携箱 |
