产品特点
-40dB偏振串音（熊猫型光纤）
0.1°旋转马达精度
自动调焦功能，实现精确纤芯对准
GUI 图形化界面及触摸屏设计，操作更简便
保偏光纤45秒熔接，25秒热缩
X/Y轴同时显示，300倍图像放大
新型高性能电极，电极寿命高达3000次
USB接口
5.7英寸高分辨率彩色液晶屏显示
大容量可插拔锂离子电池，熔接和加热循环200次
体积小、重量轻，含电池仅为5.5kg
U盘自动软件升级

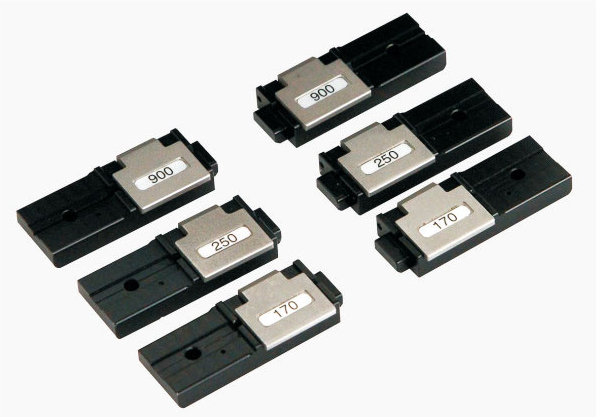

多种光纤夹具
配套FH-74-170、FH-74-250、FH-74-900三种光纤夹具，满足包层直径80μm～150μm的多种保偏光纤和跳线的熔接需要。

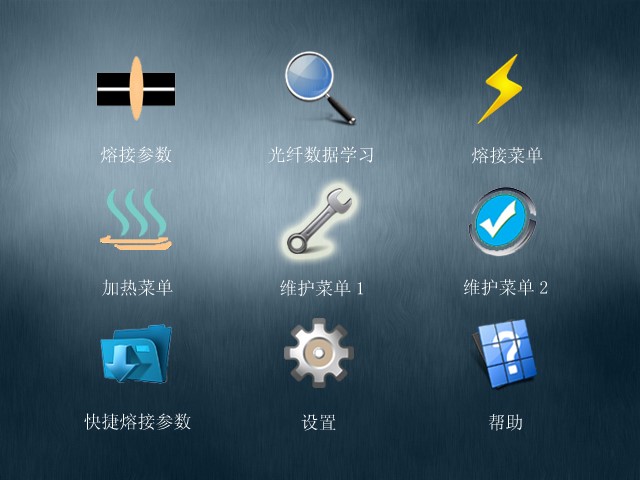

图形化界面和触摸屏
采用了全新的GUI图形界面和触摸屏设计。操作者可通过图像界面方便、直观地对机器进行相关设置和了解机器相关信息。
智能热缩与快速冷却
在加热器内增加探测元件，只有将热缩管放入加热器内，才会自动启动加热功能，防止误操作。加热器底部内置微型风扇，可快速冷却热缩套管，提高施工效率。

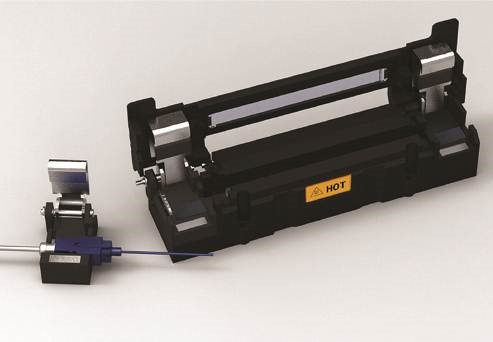

加热器及其探测单元

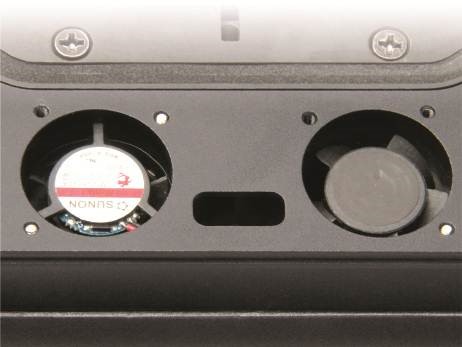

微型风扇

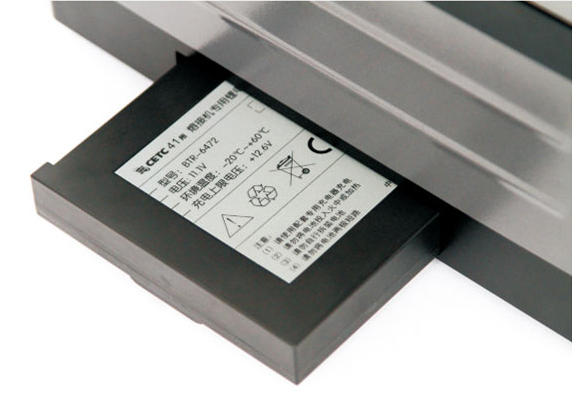

大容量可插拔锂离子电池
内置可自由插拔的大容量锂离子电池，充满电后可满足至少一整天（典型200次熔接和加热循环）的工作需求。
陶瓷V型槽
采用了高精度的陶瓷V型槽，使得放置光纤更加方便和准确，且便于清洁。
高精度陶瓷V型槽

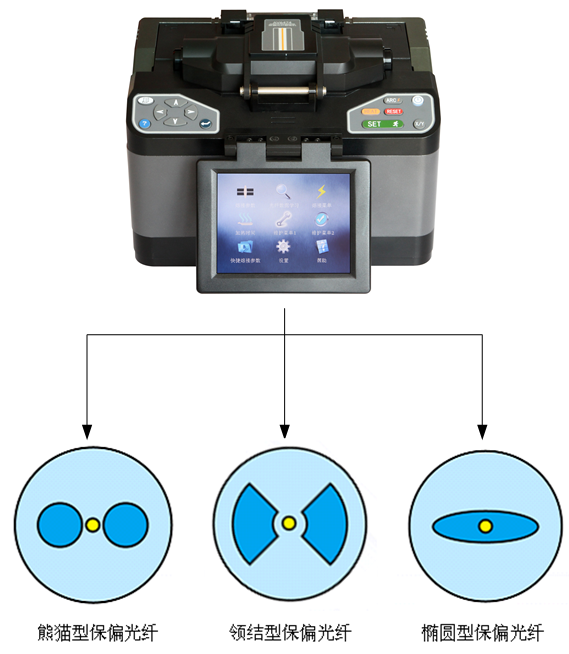

6474保偏光纤熔接机是一款便携式光纤熔接设备，主要用于熊猫型、领结型、椭圆型等保偏光纤的熔接和保护，广泛应用于光纤陀螺、光纤水听器、光纤电流互感器等光纤传感器、激光器的研制与生产过程以及科研院所的研究教学中。
配置选型
技术指标 | |
适用光纤 | 符合ITU-T G.651～G.655规定的光纤；熊猫型、椭圆型及领结型等保偏光纤 |
包层直径 | 80μm～150μm |
熔接损耗（典型值） | 0.03dB（SM）；0.02dB（MM）；0.05dB（DS）；0.07dB（PANDA） |
熔接时间 | ≤18s（SM）；≤45s（PANDA） |
偏振串音 | ≤-40dB（PANDA） |
加热时间 | ≤35s（适用于60mm、40mm和一系列热缩套管） |
图像显示 | 高性能5.7英寸液晶屏 |
放大倍数 | 300倍/150倍 |
储存结果 | 4000组 |
最短切割长度 | 8mm |
电池容量 | 11.1V，7500mAh，熔接和加热循环典型值200次 |
电池寿命 | 循环充电次数达300～500次，客户自己可更换 |
电极寿命 | 典型值3000次，客户自己可更换电极 |
施工照明 | 内置高亮度、宽范围照明灯 |
供电方式 | 内置锂电池和外部直流电源 |
工作环境 | 温度：0℃～50℃；湿度：0～95%RH |
重 量 | 5.1kg(无电池)，5.5kg(含电池) |
操作界面 | 中文/英文 |
外形尺寸(宽×高×深) | 290mm×195mm×198mm（不含把手、显示器、底部垫脚） |
电源最大功耗 | 75W（包括充电） |
内置锂电池 | 工作时间≥6h，充电时间≤3h |
外部直流电源 （外部电源适配器） | |
输入 | AC100～240V，50/60Hz，0～1.5A； |
输出 | DC13～14V，0～4.44A, 电源插头中心为正极 |
接口功能 | |
USB | |
导出记录 | 通过U盘可将熔接记录导出，便于查看 |
软件升级 | 通过U盘可将软件升级至最新版本 |
自动功能 | |
自动熔接 | 可完成两根光纤的推进、对芯、偏振主轴对准、放电熔接、消光比估算、损耗估算等一系列功能 |
张力测试 | 张力测试开启时，熔接完成后将自动进行2N的张力测试。 |
