产品特点

      波长精度高达±0.2ppm

      AQ6150系列一共有两个机型。其中， AQ6151B是高精度型光 波长计，波长精度高达±0.2ppm，可以满足最高级别的精度 测量要求。 AQ6150B是标准型光波长计，波长精度可达 ±0.7ppm，适用于对精度要求不高的测量应用，价格更加实 惠。AQ6150系列具有实时校准功能，通过来自内置波长参考光源 的高稳定性参考信号，确保了测量的长期稳定性。

      支持CW、调制收发器和光滤波器测量

      光收发器和光传输系统的光输出是通过10G和25Gbps的传输 频率进行调制的。内置的光谱分析功能采用了FFT技术，可以 测量被调制后的展宽信号。
      除了常规CW光模式外， AQ6150系列还有调制光模式。调制光 模式通过分析光谱从而获得被调制光的中心波长，可以用于测 量带通滤波器、 AWG和WSS等光滤波器的中心波长。

      同时测量多达1024个波长

      AQ6150系列可同时、快速、准确测量单一输入信号多达1024 个不同的波长，最小间隔仅为5GHz。这就意味着无论现在还 是将来， AQ6150系列光波长计都可以满足WDM传输系统开发 和生产领域的测试需求。
      利用光耦合器汇合多个激光模块或光收发器并一次性测量所有 信号，多波长测量功能还有助于在单一波长激光器件的生产中 提高效率并降低成本。

      低功率输入的同时保持高性能

      通过自动增益控制(AGC)功能， AQ6150系列可以在据输入信号 功率的基础上自动调整电子放大器的增益。这有助于最大限度 提高波长精度和测量速度，即使输入信号功率低至-40dBm。

      提高生产力

      高速测量提高生产吞吐量

      可调光源和可调光收发器的调整和界定需要对每个器件进行几 百次波长测量。能否提高生产吞吐量，高速测量和快速处理能 力是至关重要的。
      无论是AQ6150B还是AQ6151B，测量、分析并将结果传至PC 均仅需0.2秒。这一速度比横河之前的AQ6150和AQ6151快2 倍，极大地提高了生产吞吐量。在重复测量模式下， AQ6150 系列每秒可以完成10个测量，非常适合实时监视波长的同时对 光器件进行调整。

      轻松升级测试系统

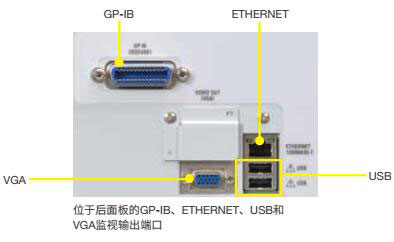

      通过ETHERNET、 GP-IB等远程控制接口， AQ6150系列可以 轻松建立自动测量系统。远程命令设置符合可编程仪器标准命令接口规范(SCPI: standard command set for programmable instruments)。因此，如果客户正在使用YOKOGAWA AQ6140系列或其他符 合SCPI规范的光波长计，可以轻松地升级现有测量系统，无需 改变测量程序。

      降低使用期内维护成本

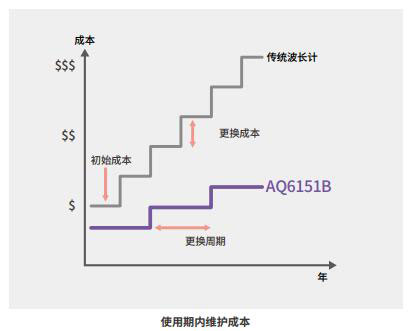

      传统波长计的波长参考光源不但故障率高，更换成本也不低。 万一发生故障或更换参考光源，就必须停工，已成为影响产品 整个生命周期成本的主要因素。如何解决这一问题成为产品设计的主要目标之一。横河采用多 维方法解决了这一问题，详见下图

1. 延长参考光源的使用寿命(MTBF)(最大化水平轴)

2. 降低参考光源的更换成本(最小化垂直轴)

      友好的用户界面

      通过LAN访问数据

      通过标配的LAN端口，可以轻松访问内存文件或从PC远程更新固件。

      使用鼠标直接操作

• 使用USB鼠标可以轻松、直观地改变测量条件，执行分析和 修改光谱显示范围。

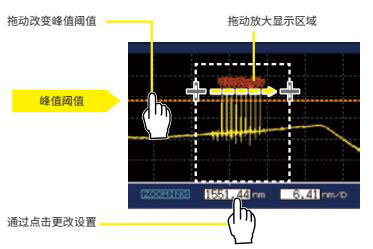

• 在光谱显示中，简单的点击和拖动就可以放大或移动波形 图。还可以用同样的方式移动峰值阈值线、峰值检测的阈 值。

      USB端口

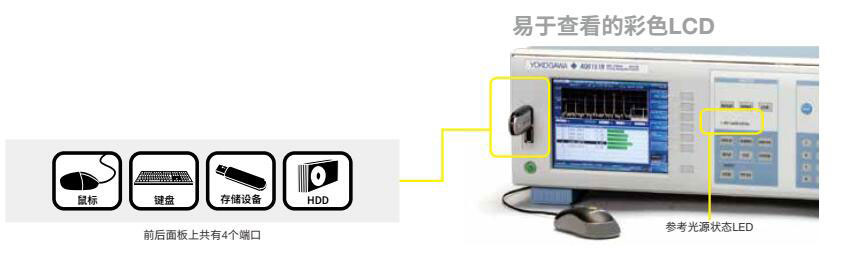

• 兼容USB数据存储设备、鼠标和键盘。

• 创建测试结果时，用户可以通过文件功能将数据和屏幕快照 保存到内部存储器或USB存储设备。只要按位于前面板上的 屏幕打印按钮(PRT SCN)，就可以保存屏幕快照。

产品功能

      丰富的显示模式

      单波长模式

      单波长模式采用大号易读字体显示最高峰值或任意峰值的波长和功率。这样，即使将仪器摆放在测试系统的最上端，也可以清晰查看数值。

      多波长模式

      多波长模式用列表显示多个波长和功率，并在列表上方显示最 高峰值或任意峰值的波长和功率。也可以在屏幕上只显示列表，从而尽可能多地显示通道数。

      波长差模式

      波长差模式可以计算和显示波长河功率峰值与参考峰值之间的 差值，有助于确定峰值间隔。

      Grid模式

      显示已所设置的Grid波长为中心的设置搜索区域内Grid波长与测量波长之间的偏差。

      多种测量单位

      以下测量单位可供选择:

• 波长: 波长(nm)、频率(THz)或波长数(cm-1)

• 功率: dBm、 mW或μW

      光谱显示

      AQ6150系列可以显示由快速傅立叶变换(FFT)算法得到的光谱波形。可以确定测量条件，并在确认实际光谱的同时排查测量故障。
      在列表上选择峰值后，峰值自动跳到光谱窗口的中心位置，查看起来更加方便、轻松。

      无需编程的内置分析功能

      AQ6150系列拥有自动测量和分析功能，可以为创建和验证远程控制和分析程序节约宝贵的时间和资源。

      漂移分析

      通过漂移分析功能，可以得到多次重复测量所得的各峰值的波长和功率的经年变化情况，包括最大值(MAX)、最小值(MIN)和 变化量(MAX-MIN)。此功能有助于长期稳定性测试和激光器温度依赖性评价。

      Fabry-Perot激光器分析

      可以根据测量光谱即刻分析并显示FP-LD激光器的评价参数， 结果包括以下数据。
      中心波长、总功率、谱宽(FWHM)、模间隔等

      平均测量

      平均测量是指，根据多次重复测量所得的各个峰值计算平均波长和平均功率。此功能有助于测量调制信号或不稳定信号的不确定度。

      数据记录功能

      每通道可以保存并以表格或图形的形式显示多达100001点的测量数据。此功能有助于长期稳定性测试和温度循环测试。

典型应用

      WDM传输系统

      为了满足当前和下一代通信网络的严格要求，开发人员正在不 断挑战具有更高效率和能力的传输系统。
在应对这些挑战的过程中，各种技术应运而生，如采用复杂的 调制方案让信道间隔最小化，最大限度地提高信道数和传输速 率等等。

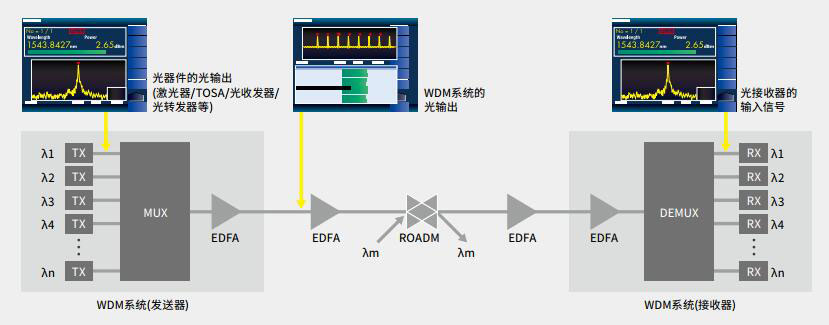

      在WDM传输系统的测试中，需要以高波长精度测量激光模 块、光收发器等系统内部的电路板以及系统的最终输出信号。

• 同时测量多通道和窄间隔WDM系统

• 高精度调整和检测激光光源

• 测量调制信号

      测试系统的校准

      由于AQ6150系列拥有业界最佳精度，可以将它用于以下高精 度波长校准。

• 光谱分析仪校准

• 光放大测量系统的DFB激光器校准

• 无源器件测量系统的可调激光器校准

      激光器/光收发器

      激光器件和激光模块等用于WDM传输系统的光器件以及光收发器的测试都需要高波长精度。

• 高精度调整和检测可调激光器

• 测量光收发器和转发器调制信号

• 通过WDM技术测量40G和100G光收发器的所有通道
