产品特点

      世界一流的光学性能

• 波长范围：600~1700nm

• 高波长精度：±0.01nm

• 高波长分辨率：0.02nm

• 大动态范围：78dB(典型值)

• 宽功率量程：+20~-90dBm

• 快速测量：0.2秒(100nm跨度)

• 适用于单模和多模光纤

      标准版和高性能版

      AQ6370D共有2种机型，分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。

      高波长分辨率： 0.02nm

      高波长精度：±0.01nm

• 高性能版：±0.01nm(C波段)

• 标准版：±0.02nm(C+L波段)

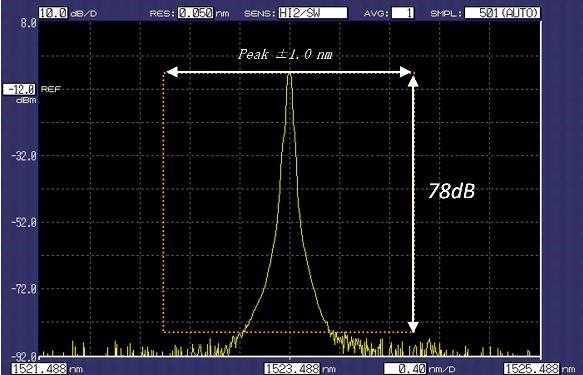

动态范围实例
峰值±1.0nm、分辨率设置0.05nm、
开启大动态测量模式、高性能版

      更陡峭的滤波边缘

      高性能版AQ6370C也可以实现更大的动态范围，在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性，可有效分离极为相近的光谱信号，并进行精确测量。

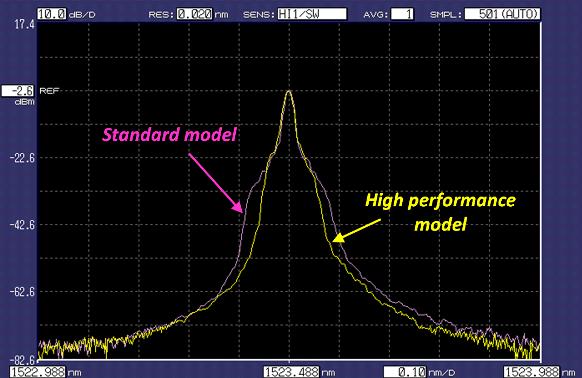

光谱陡峭实例

      杂散光抑制率：80dB(典型值)

      此新规格提供了杂散光抑制功能，从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率，可以大幅缩短测量时间。

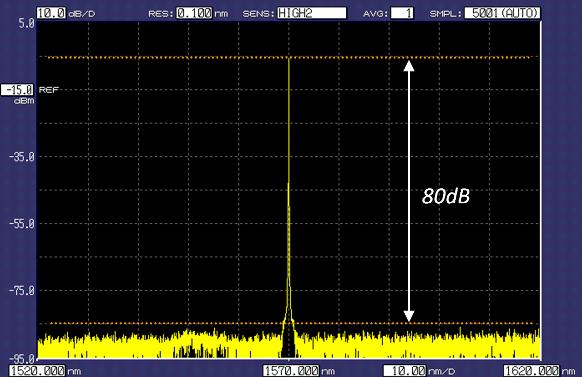

杂散光抑制率实例
关闭大动态模式、分辨率设置0.1nm、高性能版

      宽功率量程：+20dBm~-90dBm

      AQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。

• 改进的功率灵敏度：-85dBm(1000~1300nm)

• 平滑功能 - 降低被测光谱的噪声

• 大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。

      自由空间输入

      一台OSA可同时处理多模和单模光纤

      处理多模光纤时，AQ6370D的低插入损耗有助于保持出色的测量效率。

      输入连接器的插入损耗变化小

      提高了测量重复性。

      非物理连接

      不会损坏连接的光纤。

      APC功率补偿

      使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。

      出色的效率

      快速测量：0.2秒/100nm

      通过先进的单色镜、更快的电路和降噪技术，AQ6370C可以在0.2秒内完成100nm波长跨度的测量，无论是来自DFB-LD或DWDM的陡谱信号测量，还是宽带光源的低功率信号测量。

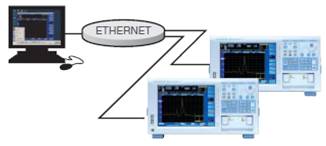

      快速远程接口(以太网、GP-IB)

      宽跨度、高分辨率扫描

      在保持高波长分辨率的同时，单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、更有效率。

      操作简单

      曲线放大功能

• 通过点击和拖动鼠标可以改变显示条件，如中心波长和跨度。

• 可以立即放大感兴趣的区域并随意移动。

      鼠标&键盘操作

• 前面板操作直观，便于用户使用。

• 鼠标使操作更简单。

• 用键盘可以输入标签和文件名。

      简单的数据处理

      USB存储

      USB接口支持大容量移动存储和硬盘存储。

      512MB内存

      可保存20,000多个波形数据

      多曲线一次保存功能

      可以将7条曲线即刻保存到一个文件中。

数据记录功能

      可以记录WDM分析(OSNR：光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期稳定性测试和温度循环性测试。并且，还可以将每次测量的光谱保存起来，以备回顾和故障排查之用。

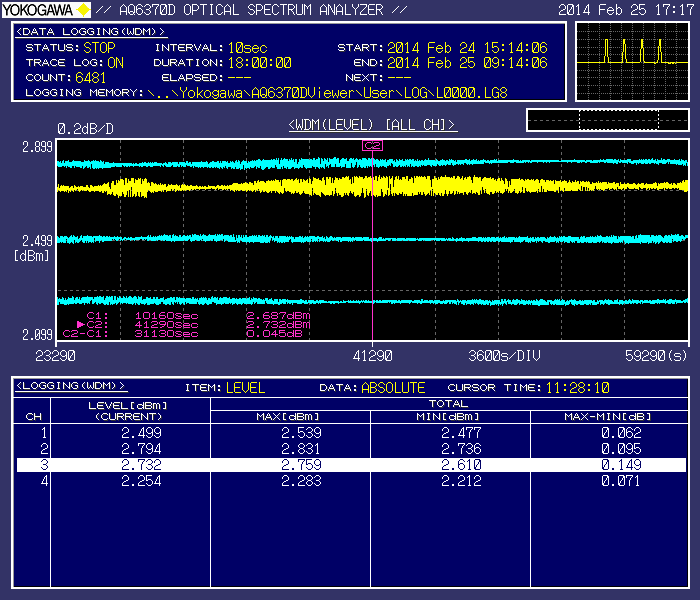

Example of the data logging display

高级标记功能

      通过添加标记，可以得到功率密度和指定光谱的积分功率。通过这项新增功能，无论信号是否被调制过，都可以简单地从信号光谱中得到OSNR值。

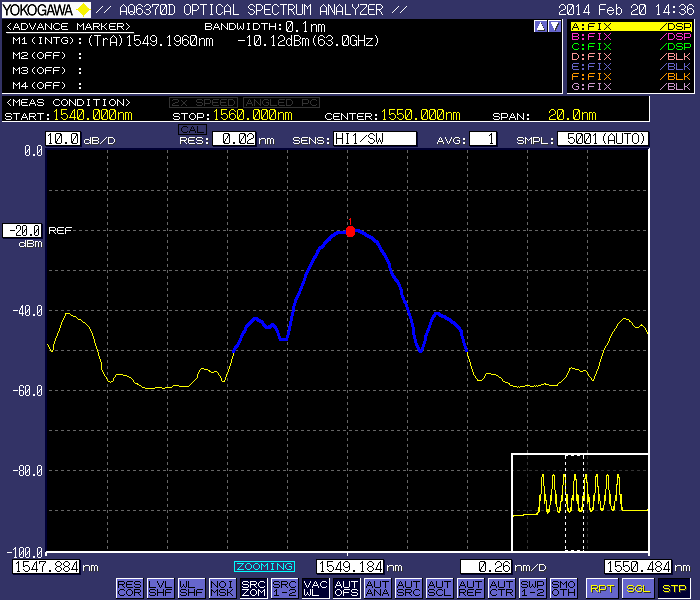

Example of the advanced marker

门控采样功能

      此功能方便了光传输系统的再循环回路测试。通过外部门控信号，AQ6370D可以得到正通过某特定环路的信号的光谱。相比传统的外部触发或扫描功能，它的优势体现在具备更快的速度上。

分辨率校准功能

      用外部光源校准噪声等效带宽。通过这项新功能，宽谱光源的功率密度测量将变得更精确。

多种分析功能

      7 条独立曲线

• 同时显示多条曲线

• 曲线间运算(两条曲线相减)

• Max/Min保持

      13项数据分析功能
      具有代表性的光谱分析功能有：

• 谱宽分析

• WDM(OSNR)分析

• WDM-NF(EDFA)分析

• DFB-LD分析

• FP-LD分析

• LED分析

• SMSR分析

• 各种滤波器分析

• 通过宏编程功能，可以自动组合并执行多个分析功能。

构建自动测试系统

      宏编程功能

• 可构建简单的自动测试系统，无需外部控制器。

• 通过记录用户实际击键和参数选择，可轻松创建测试程序。

      快速远程接口

• GP-IB、RS-232和以太网(10/100Base-T)接口

• 通过高速测量、命令处理和数据传输速度，可提高测试系统的测试吞吐量。

• 与SCPI兼容AQ6317仿真模式

• 可使用LabVIEW®驱动程序

易于确保精度

      环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件，最终导致光学性能降低。通过标配功能，AQ6370D只要花几分钟就可以获得更高的光学性能，便于快速开始测量。

• 内置波长参考源

• AQ6370D标配波长参考源，可用于波长校准和光轴对准调节。

• 波长校准功能

• 通过内置波长参考源或外部光源可以自动执行校准，确保波长精度。

• 光轴对准调节功能

• 通过内置光源可以自动对准单色镜的光路，以确保仪器的高性能。

典型应用

      AQ6370D的整体性能高，不但适用于光器件的生产和光传输系统，还可以用于研发及其它多种用途。

• 光有源器件

• 激光二极管/光纤激光器/光纤放大器/光收发器

• 光无源器件

• 滤波器/FBG/AWG/WSS/ROADM/光纤

• 光传输设备(DWDM、CWDM)

• 支持应用光子设备的开发

      DWDM系统的OSNR测量

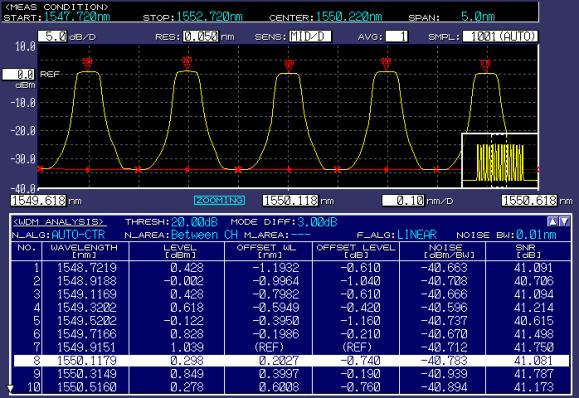

      AQ6370D的大动态范围功能支持DWDM传输系统的精确OSNR测量(高达50GHz间隔)。通过内置WDM分析功能可以分析WDM信号，并同时显示多达1024路WDM信号的信道波长、信道功率和OSNR。

      光放大器(EDFA)测量

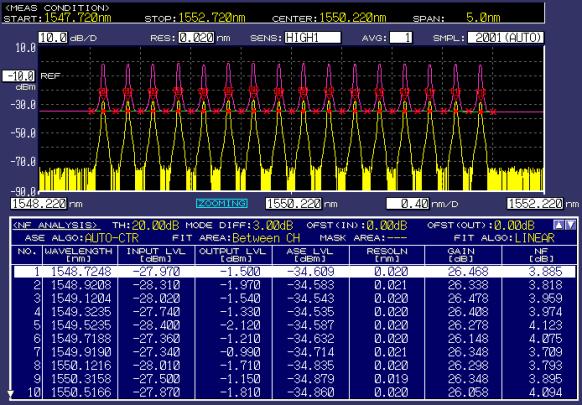

      ASE插值法用于测量光纤放大器评价中的增益、NF和主要参数。通过WDM-NF分析功能，可以同时测试多达1024通道的多路信号。通过每个WDM通道的曲线拟合功能，可以计算NF测量中的ASE功率。
