DSA8300 系列提供了小于 100 fs 的本底抖动，可以实现异常准确的器件检定，全面支持 光通信 标准、时域反射计和 S 参数。DSA8300 数字采样示波器为 155Mb/s - 400G PAM4 的数据通信提供了完整的高速物理层测试平台。

产品特点

• 低时基抖动:

• 最大 8 条同时采集的通道上典型值为 425 fs

• 82A04B 相位基准模块中，最多 6 条通道上 <100 fs

• 垂直分辨率 – 16 位模数转换器

• 电接口分辨率：<20 µV LSB（适用于 1 v 全量程）

• 光接口分辨率从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 µW

• 光接口带宽 >80 GHz

• 电接口带宽 >70 GHz

• 为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能

• 80 多种行业标准模板，自动进行模板测试

• 复杂抖动/噪声/BER/SER 分析 (80SJNB)，支持复杂测量 TDECQ ¹, SNDR ² (应用)

各种光接口模块、电接口模块和附件模块可以满足您的特定测试要求。

• 光接口模块

• 支持从 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光数据速率的光模块

• 光基准接收机(ORR) ¹ 满足了标准规定的一致性测试中指定的要求

• 光接口采样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准

• 经过全面校准的时钟恢复解决方案 – 不需要手动校准数据捡拾损耗

• 已校准消光比测量和变量校正 ER 测量可确保精度和重复能力

• 电接口模块

• 超低噪声电采样器（20GHz 时 280 μV，60GHz 时 450 μV，典型值）

• 可以选择带宽²，用户可以平衡带宽和噪声，实现优秀的数据采集性能

• 远程采样器或紧凑的采样扩展器模块电缆最大限度地减少信号劣化，因为采样器可以放在被测器件附近

• 高性能集成 TDR（10 ps 典型步进上升时间）支持杰出的阻抗不连续性检定，对带宽高达 50GHz 的 S 参数测量提供了高动态范围

• 分析

• 对速率在 <1 GBd 到 60 GBd 之间的高速 PAM4 和 PAM2 NRZ 串行数据执行抖动、噪声和 BER 分析，了解眼图闭合的确切原因

•


  分析 PAM4 信号，全面分析每一个 PAM 眼图的抖动、噪声和 BER，并支持一套全局测量，评估 PAM4 信号整体属性




• 100G-SR4/发射机和色散眼图闭合 (TDEC) 自动化提供对 SR4 短程以太网至关重要的 TX 光属性的全套测试和调试

• 80STDEC 简化了高性能发射机和色散眼图闭合 (TDEC) 测量，使其非常适合生产和一致性验证应用

• 自动模板测试，支持 80 多种行业标准模板。新模板可以导入 DSA8300，支持各种新兴标准。用户可以定义自己的模板，自动进行模板测试

• 抖动、噪声、BER、模板测试和串行数据链路分析 (SDLA) 通过 80SJNB Essentials 和 Advanced 应用软件选项提供

• 高级 TDR 分析、S 参数测量、仿真模型提取和串行链路仿真功能通过 IConnect^® 应用软件选项提供

• 400G-M4 光制造分析软件提供了光发射机和色散眼图闭合象限(TDECQ)分析功能

• 高测试吞吐量

• 每条通道高达 200 kS/s 的高采样率

• 高效编程接口（IEEE-488、以太网或本地处理器接入）实现高测试吞吐量

杰出的性能，优异的通用性

      DSA8300 数字串行分析仪为开发和测试采用几千兆位数据传输技术的通信、计算机和消费电子提供了用途广泛的工具。它可以用来对这些产品中使用的器件、模块和系统的光接口和电接口发射机进行检定及一致性验证。

      此外，DSA8300 特别适合电接口信号路径检定，包括封装、PCB 或电缆。由于杰出的带宽、信号保真度及可扩展性领先的模块化架构，DSA8300 为当前和新兴串行数据技术提供了超强性能的 TDR 和互连分析能力、准确的信号损伤分析能力以及 BER 计算功能。

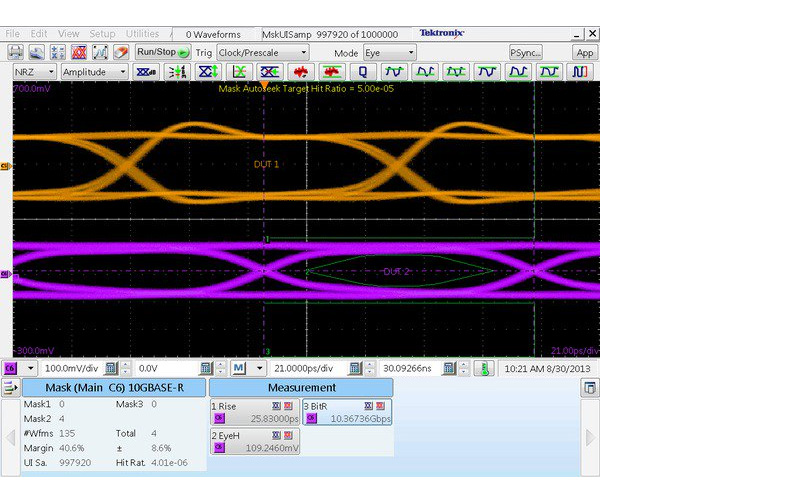

      光接口眼图测试

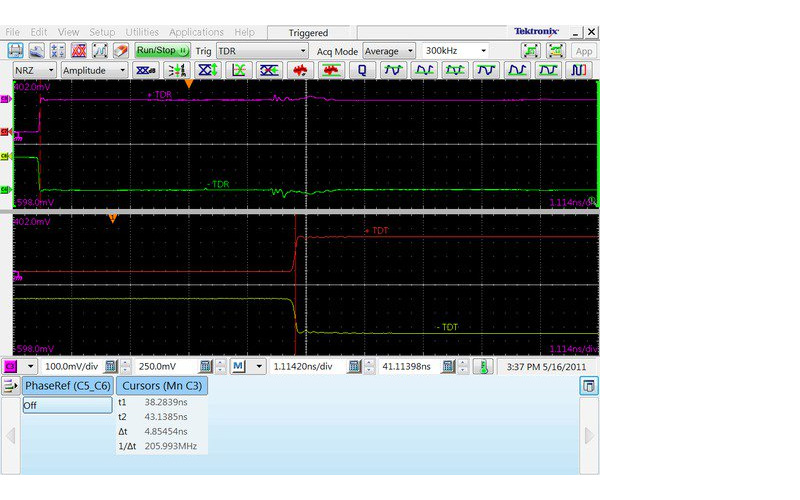

      无源互连测试

      最后，由于杰出的信号保真度和分辨率，对要求超高带宽、超精细垂直分辨率、低抖动和/或杰出低噪声的电接口和光接口应用，DSA8300 提供了黄金标准。

      DSA8300 拥有无可比拟的测量系统保真度及非常低的基本仪器抖动本底（对速率 >1.25 Gb/s 的串行数据信号，典型值为 425 fs RMS），保证准确地同时采集最多 8 个高带宽信号。使用 82A04B 相位参考模块时，采集抖动低于 100 fs RMS 使分析效果更佳。

      多处理器结构及每插槽专用数字信号处理器 (DSP) 提供了快速波形采集速率，缩短了进行可靠的检定和一致性验证所需的测试时间。

      DSA8300 的通用模块化结构支持大量的且不断增加的插件，您可以为测量系统配置各种适合您当前应用和未来应用的电接口模块、光接口模块和附件模块。DSA8300 提供了 6 个模块插槽，可以同时容纳一个时钟恢复模块、一个精密相位参考模块和多个电接口或光接口采集模块，可以让系统性能与不断演变的需求相适应。由于能够在不断电的情况下插拔采样模块，DSA8300（适用于固件版本为 6.1 及以上的示波器）可以根据测试需求变化，更加灵活地配置 DSA8300。

      此外，专用模块配套功能，如单端和差分电接口时钟恢复、电接口采样器静电保护及连接流行的 TekConnect^®探测系统，在高阻抗探测和差分探测中提供了一流的泰克探头性能。另外，还提供用于 50 Ω 探测和 TDR 探测的低阻抗探头。

      DSA8300 及相关应用软件完善的测量和分析功能进一步增强了 DSA8300 及其采样模块和附件的原始采集性能。

参阅订货信息部分，获得最新提供的应用软件和模块列表。
