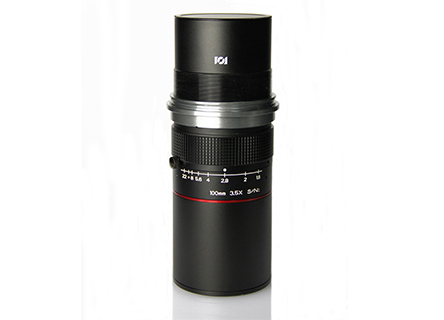

线扫描镜头

OLED屏检测专用
产品特点
超高解析度线扫镜头
对应16K5μ/3.5μ相机
解析度达到1μ
畸变0.001%以下
φ82像面
画面中心到周边的均一性高
应用于OLED 屏检测
产品参数
| Product NO. | LH1635A | ||
| magnification | 3.35× | 3.5× | 3.65× |
| Working Distance(A+B) | 49.7±5 | 48.4±5 | 47.3±5 |
| Conjugate Distance | 537.99±9 | 551.79±9 | 409.9±0.5 |
| Flange Focal Distance | 379.7±0.5 | 394.8±0.5 | 409.9±0.5 |
| Max image circle | φ82 | ||
| F.No | 1.6 | ||
| EFL | 100 | ||
| FOV | 26.6° | ||
| ENP Diameter | 62.2 | ||
| Distortion | <0.01% | ||
| Telecentric | 3° | ||
| IMAGE QUALITY | |||
| AXIS | φ46.2 | φ66 | φ82 |
产品规格
| 型号 | 规格书 |
|---|---|
| LH1635A | ![]() |
| LH1620A | ![]() |
| LH1650A | ![]() |
