mPCX-C1 偏振控制和扰偏器

型号：mPCX-C1 名称：mPCX-C1 偏振控制和扰偏器

查看原图

产品附图： (1/2)

收藏

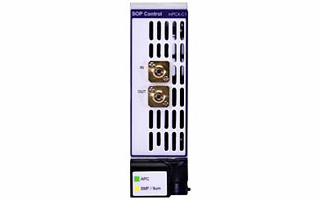

型 号：mPCX-C1名 称：mPCX-C1 偏振控制和扰偏器产品简介：应用测量平台MAP-200偏振控制模块mPCX-C1是单槽位高速偏振扰偏器、控制器和偏振稳定器。

详细信息：
       多应用测量平台MAP-200偏振控制模块mPCX-C1是单槽位高速偏振扰偏器、控制器和偏振稳定器。基于铌酸锂（Lithium-Niobate）技术，电光波片具有苛刻的偏振管理应用所需的响应时间。随着相干调制模式和偏振复用系统的兴起，对于了解单模光纤中信号的偏振态之间的相互作用有新的要求。mPCX-C1设计的目的是实施这些测试，不仅在实验室中，而且也可以过渡到制造环境中实施这些测试。
      作为核心，mPCX-C1内部级联了8个四分之一波片，每一个都在C+L波段校准。这些波片能够被高速旋转而无需复位（无休止的旋转），以控制偏振态（SOP）。可提供单一模式，预设模式，速率可编程和扰偏模式，可实现速率3百万rad/s。此外，针对用户扰动图案，可以加载用户自定义的表格。具有专利的偏振态（SOP）反馈选项，两个功能将被解锁。第一个是当mPCX-C1抵消了一般的环境漂移时，将确认的状态保持。第二个是非常简单的自动生成扰码模式。

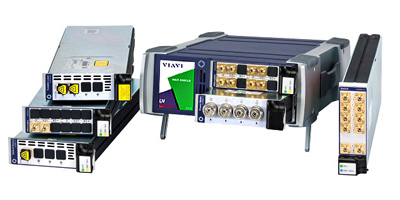

      mPCX-C1模块是MAP-200家族一员，具有以太网或GPIB控制模块，能够在基于PC的自动化控制系统中直接管理。mPCX-C1也是LightDirect家族一员，可以被应用于紧凑的测试平台MAP-220C上，或3槽位（MAP-230B）和8槽位（MAP-280）的MAP-200主机上。与多种其他应用模块配合测试，例如放大器、精密光衰减器、功率计和光谱分析仪。对于100G+测试应用，MAP-200是理想的模块化光电子测量平台。

特点

     高速扰偏，速率可编程，速率从1.00 rad/s 到 3.00 M rad/s。
     工作在C+L波段，插入损耗低于3dB。
     均匀扰偏设计，不依赖输入偏振态。
     六种先进的扰偏模式，包括瑞利（Rayleigh）、随机和环形。
     专利的SOP反馈选项，具有偏振稳定和返回状态能力。
     通过传统的波片可手动偏振控制。

应用

     光子通信自动测试
     100G+相干接口测试
     时间消偏器损耗、增益和PDL最小值/最大值测量
     稳定和跟踪目标SOP

符合标准

     CE, CSA/UL/IEC61010-1和LXI Class C要求（安装在MAP主机上）

基本操作和控制

mPCX-C1有两种基本操作模式

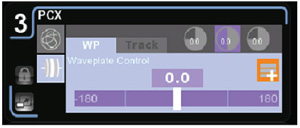

直接波片控制
      在波片模式，各个波片的角度可以被直接控制。静态角度或者旋转速度可以设置。用户可以在两种模式之间进行选择。两个1/4波片（Q-Q配置）或由1/2波片隔开的两个1/4波片（Q-H-Q配置）。可完全控制每一个元素，并且用户设置可以存储和回放，可作为预设条件。

扰偏
      提供六种预定义的扰动图案以及一个用户定义的模式。扰动模式可以由三种结果表达。SOP变化速率，角度变化分布（在邦加球上显示 ），邦加球最终覆盖状况。

SOP反馈选项

      SOP反馈选项，能够监视偏振态输出。几项关键参数是可以实现的，并且以符合成本效益的方式实现。
自动环形对准
      通过赤道的大圆周是一个强大的扰偏模式。然而，这需要非常具体的输入偏振态。具有SOP反馈能够使mPCX-C1自动自调整，以确保获得这个图案，而无需手动干预或通过外部反馈获得。
状态跟踪和返回
      保持或返回一个特定的SOP也是可能的。当测试中需要一个特定SOP和扰偏图案间交替测试，或者需要长期测试和SOP漂移不可取，这个功能就非常重要了。

扰偏

      mPCX-C1有六种预制的扰动图案和一个用户自定义模式可用。这些图案允许用户定义扰码的复杂程度。扰码的复杂度是一个与速率和球体覆盖相关的函数。

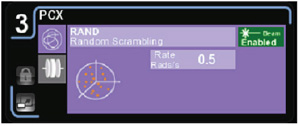

随机
      随机扰动的特点是均匀覆盖邦加球表面。SOP的不断变化，变化速率产生最大3M rad/s和最小1 rad/s。针对快速去偏振的应用要求，这一模式可以在不到10μs内生成一个<5%的DOP。

瑞利分布
      这种模式全球覆盖。变化的瞬态速率跟随瑞利分布，倾向于低速率，偶尔会有非常高的速率。这种模式可以通过改变分布平均值进行修改。这种图案通常被用于光纤仿真。

环形（理想应用需使用SOP反馈选项）
      理想的环模式形状是邦加球的大圆轨道。他们生成一个单一恒定的ΔSOP频率。对于SOP反馈模块，环形轨迹能够自动对准以创建一个大圆图案。运行开路，环的方向取决于输入SOP。这个图案是理想的生成一个具有恒定的ΔSOP特征的去偏振信号。

极地环图案（理想应用需使用SOP反馈选项）
      从自动对准的环形图案开始，可以添加一个额外的旋转组件来创建极地环图案。这种图案保持一个恒定的ΔSOP特征，由于大圆是旋转的，这有益于充分覆盖所有偏振态。

振荡环图案（理想应用需使用SOP反馈选项）
      振荡环模式将一个速率分量添加到一个环，由北极向南极转移。这种模式也可以完整覆盖球体表面，但由于ΔSOP的速率变化改变轨道直径，增加了额外的复杂程度。

随机环图案
      随机环模式是极地环和振荡环的组合，它非常类似于完全随机图案。这种模式的理想测试案例是那些SOP分布的复杂程度变化从一个对准环状态逐步增加的测试。

离散（用户定义扰动）
      用户自定义表格最多可以创建1000个条目，并按步骤进行。这些已选择的状态允许客户创建特定的图案。

技术参数

①  保证在13 to 33 °C。
②  不包括一个光连接器的损耗。
③  25°C ± 3°C，通常为桌面上可管理的光纤。
④  要求光功率稳定在± 0.1dB，mPCX 和信号 >30% DOP。
⑤  大的SOP偏离需要两步处理以确保保持原始位置。
⑥  连续的ΔSOP瞬态变化偏移源于目标预期。90%的时间偏移从目标将小于20°在动态测量。一旦输入变化停止，控制回路将重新0.3s内获得目标。
⑦  指定模式参数，σ，瑞利分布， R(f;σ)=(f/σ^2)*exp(-f^2 / (2*σ^2))。
⑧  不包括软件开销。
