型号：E98 名称：无源组件模块
型 号：E98名 称：无源组件模块产品简介：通过使用波分复用器 (WDM)，OTDR 信号被添加到数据信号中。在万一传输设备未提供良好的隔离时，光纤另一端的可选滤波器可以阻止 OTDR 信号。当 OTDR 测量范围可能覆盖多个光纤段时，分流转换器可以将 OTDR 信号扩展到邻近光纤段，从而延长监控距离，并且不必添加额外的光学测试单元（OTU8000 或 OTU5000）
详细信息：
与 ONMSi、OTU-8000 和 OTU-5000 搭配，实现在线光纤监控
无源组件通过插入带外波长（1625 或 1650纳米）， 借助 OTDR 实现对承载流量的光纤的测试。

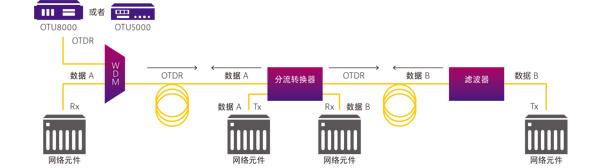

通过使用波分复用器 (WDM)，OTDR信号被添加到数据信号中。在万一传输设备未提供良好的隔离时，光纤另一端的可选滤波器可以阻止OTDR信号。当OTDR测量范围可能覆盖多个光纤段时，分流转换器可以将OTDR信号扩展到邻近光纤段，从而延长监控距离，并且不必添加额外的光学测试单元（OTU8000 或 OTU5000）
这些模块插入损耗低、通带平坦，并具备出色的可靠性和环境稳定性，非常适合于在线光纤测试应用。无需使用工具，几分钟内便可安装完毕。它们有多种尺寸可供选择。
实现在线监控
低插入损耗
通带宽广而平坦
出色的可靠性和环境稳定性
与 C 波段和 L 波段中的数据流量兼容
几分钟内便可安装完毕
有多种尺寸可供选择
远程光纤测试系统
光纤窃听探测
数据波长范围：1260 − 1580 纳米 | |||
参数 | WDM | 分流转换器 | 滤波器 |
插入损耗1 | 1.1 dB | A 端：1.5 dB | 1290 − 1570 纳米处 1.1 dB |
B 端：1.1 dB | |||
隔离2 | 15 dB | A 端：1625 纳米处 50 dB | 1625 纳米处 35 dB |
B 端：15 dB | |||
外壳 | LGX：2 个 WDM，2 个滤波器，每个 LGX 连接器一个分流转换器：SCAPC 滤波器也以集成在 3 米跳接线中的形式提供 | ||
数据波长范围：1260 − 1620 纳米 | |||
参数 | WDM | 分流转换器 | 滤波器 |
插入损耗1 | 1.1 dB | A 端：1.5 dB | 1.1 dB |
B 端：1.1 dB | |||
隔离2 | 15 dB | A 端：1650 纳米处 55 dB | 1650 纳米处 40 dB |
B 端：15 dB | |||
外壳 | LGX：2 个 WDM，2 个滤波器，每个 LGX 连接器一个分流转换器：SCAPC包含 32 个 WDM 的机架 1U，带 LCAPC 或 LCUPC 连接器滤波器也以集成在 3m 跳接线中的形式提供 | ||
数据波长范围：1260 − 1617 纳米 | |||
参数 | WDM | 分流转换器 | 滤波器 |
插入损耗1 | 1.1 dB | 不可用 | 1.1 dB |
隔离2 | 15 dB | 1625 纳米处 40 dB | |
外壳 | OTU5000 模块：2 个 WDM，每个模块 2 个滤波器，连接器：LCAPC | ||
含连接器的插入损耗（最大值，Com 口至数据口）。
隔离（最小值，Com 口至数据口）。
OTU-5000 1RU 机架

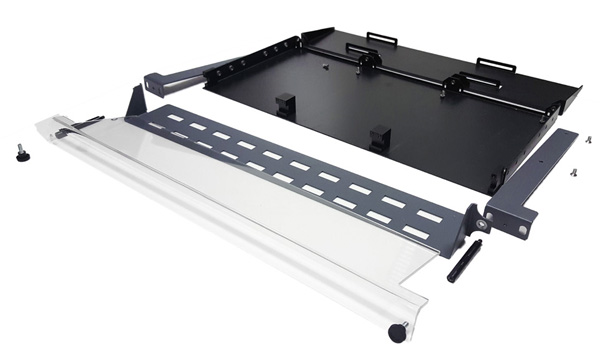

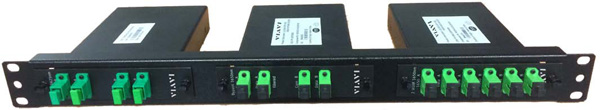

OTU-5000 1RU 机架：它可容纳 3 个 LGX 机箱或 OTU-5000 模块，带可选前面板保护。有 19”、21” 或 23” 机架规格可供选择。
LGX 安装板
LGX 安装板可容纳 3 个 LGX 机箱。有 19”、21” 或 23” 机架规格可供选择。
描述 | 部件号 |
数据：1260 − 1580 纳米/OTDR：1605 − 1670 纳米 | |

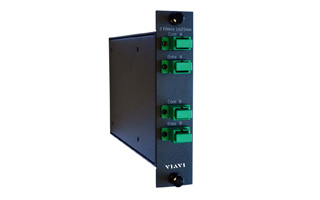

带两台 1625 纳米 WDM 的 LGX 机箱 (SC/APC) | E98LGX2W162SA |
带一台 1625 纳米分流转换器的 LGX 机箱 (SC/APC) | E98LGX1BP162SA |
带两台 1625 纳米滤波器的 LGX 机箱 (SC/APC) | E98LGX2F162SA |
集成在 3M 跳接线中的滤波器 (FC/APC) | E9PCFFCAPC |
集成在 3M 跳接线中的滤波器 (FC/UPC) | E9PCFFCUPC |
集成在 3M 跳接线中的滤波器 (SC/APC) | E9PCFSCAPC |
集成在 3M 跳接线中的滤波器 (SC/UPC) | E9PCFSCUPC |
外壳 | |
3 插槽机架 | E9E-SHELF |
适用于 3 插槽机架的 19” 支架 | E9E-KIT19 |
适用于 3 插槽机架的 21” 支架 | E9E-KIT21 |
适用于 3 插槽机架的 23” 支架 | E9E-KIT23 |
适用于 LGX 模块的 OTU5000 适配器套件。 | E9E-5K-LGX-KIT |
包括树脂玻璃和光纤托盘的前面板配件 | E9E-FP-ACC |
适用于 LGX 机箱的机架安装套件（19 英寸） | E98-LGX-KIT-19 |
适用于 LGX 机箱的机架安装套件（21 英寸） | E98-LGX-KIT-21 |
适用于 LGX 机箱的机架安装套件（23 英寸） | E98-LGX-KIT-23 |
数据：1260 − 1620 纳米/OTDR：1640 − 1670 纳米 | |
带两台 1650 纳米 WDM 的 LGX 机箱 (SC/APC) | E98LGX2W162SA |
带一台 1650 纳米分流转换器的 LGX 机箱 (SC/APC) | E98LGX1BP162SA |
带两台 1650 纳米滤波器的 LGX 机箱 (SC/APC) | E98LGX2F162SA |
集成在 3M 跳接线中的 1650 纳米滤波器 (SC/APC) | E9PCFSCAPC1650 |
集成在 3M 跳接线中的 1650 纳米滤波器 (LC/UPC) | E9PCFLCUPC1650 |
集成在 3M 跳接线中的 1650 纳米滤波器 (SC/UPC) | E9PCFSCAPC1650 |
包含 32 个 WDM（1650 纳米）的机架 (1U)，带 LC/APC 连接器 | E98RKWDM1650 |
包含 32 个 WDM（1650 纳米）的机架 (1U)，带 LC/UPC 连接器 | E98RKWDM1650LCUPC |
包含 108 个 WDM（1650 纳米）的机架 2U，LCAPC | E98RK108WDM1650 |
数据：1290 − 1617 纳米/OTDR：1622 − 1670 纳米 | |
OTU5000 插槽机型中的两个 WDM (LCAPC) | E9E-5K-2W-CL-LA |
OTU5000 插槽机型中的两台滤波器 (LCAPC) | E9E-5K-2F-CL-LA |
