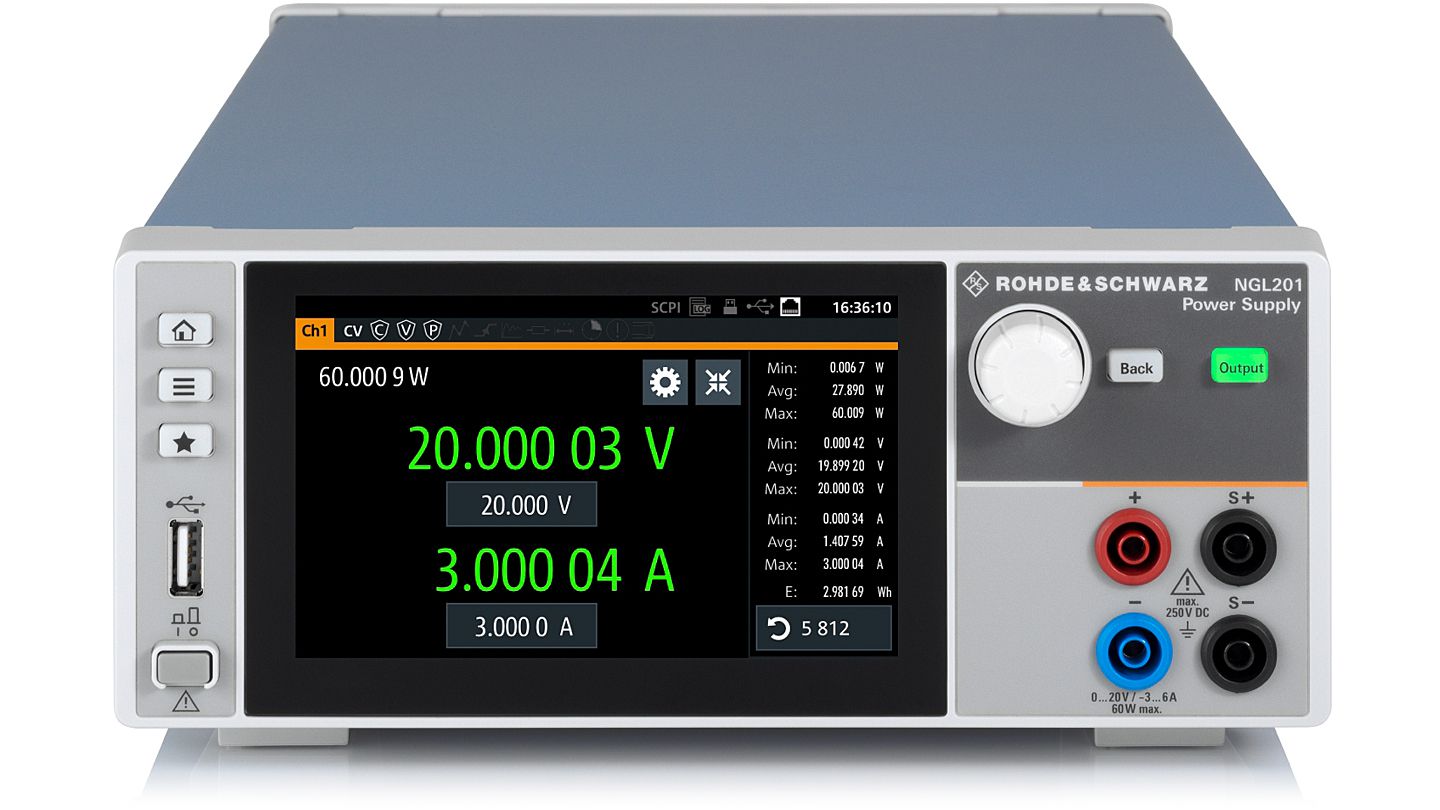

NGL200 电源系列

型号：NGL NGL201 NGL202 名称：NGL200 电源系列

查看原图

产品附图： (1/8)

收藏

型 号：NGL NGL201 NGL202名 称：NGL200 电源系列产品简介：R&S®NGL200 电源系列具有高精度和快速负载恢复时间，非常适用于严苛应用。借助双象限架构，电源可以用作源端和吸收端以模拟电池和负载。借助快速恢复功能，电源能够应对快速负载变化，例如移动通信设备从睡眠模式切换为发射模式时。

详细信息：

主要特点

     最大输出功率：120 W

     每个通道的电压：0 V 至 20 V

     每个通道的最大电流：6 A

     负载恢复时间：< 30 µs

     纹波与噪声：< 500 µVRMS/< 1 mARMS

技术参数

电气规格

输出通道数

1/2

总输出功率

最大 60 W/120 W

每个通道的最大输出功率

60 W

每个通道的输出电压

0 V 至 20 V

每个通道的最大输出电流

≤ 6 V：6 A


> 6 V：3 A

电压纹波与噪声（20 Hz 至 20 MHz）

<500 µV (RMS)


< 2 mV（峰间）（测量值）

电流纹波与噪声（20 Hz 至 20 MHz）

< 1 mA (RMS)（测量值）

负载恢复时间*1)

<30 µs

编程分辨率

电压

1 mV


电流

0.1 mA

输出测量

测量功能

电压、电流、功率、能量

回读分辨率

电压

10 µV


电流

10 µA

回读精度（±（输出的 % + 偏移量））

电压

< 0.02% + 2 mV


电流

< 0.05% + 250 µA

特殊功能

测量功能

电压、电流、功率、能量

保护功能

OVP、OCP、OPP、OTP

FuseLink 功能

●

上电时保险丝延迟

●

感应功能

●

吸收模式

●

顺序输出

●

触发输入/输出

●

任意功能

● (QuickArb)

模拟/调制接口

–

数据记录

●

显示器和接口

显示器

TFT 5" 800 像素 x 480 像素 WVGA 触摸屏

后面板连接

采用每通道 4 线连接器插头块

远程控制接口

标配：USB、LAN


可选：WLAN、IEEE-488 (GPIB)

通用数据

尺寸（宽 × 高 × 深）

222 × 97 × 436 mm

重量

7.1 kg/7.3 kg

机架安装

R&S®HZN96 选件

*1)在设定电压的 ± 20 mV 范围内，负载变化 10% 至 90%。
