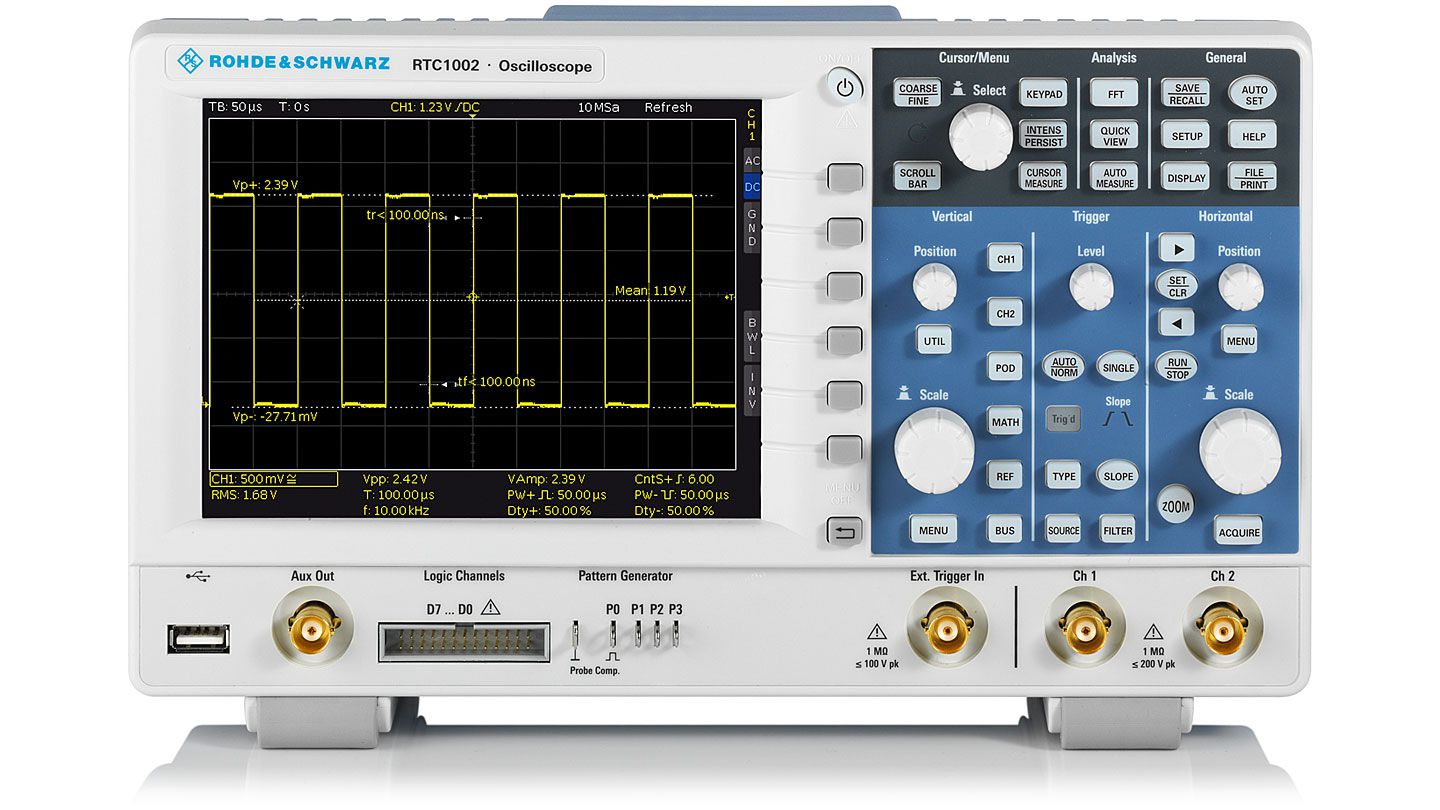

型号：RTC1000 RTC1002 名称：RTC1000 示波器
型 号：RTC1000 RTC1002名 称：RTC1000 示波器产品简介：RTC1000 示波器的独特之处在于高灵敏度、多功能性以及高性价比。丰富的分析功能使其适用于庞大的用户群体，包括嵌入式设计开发人员、维修技术员以及教育工作者。先进高性能技术加上无扇设计符合现今客户的高要求。
详细信息：
RTC1000 示波器的独特之处在于高灵敏度、多功能性以及高性价比。丰富的分析功能使其适用于庞大的用户群体，包括嵌入式设计开发人员、维修技术员以及教育工作者。先进高性能技术加上无扇设计符合现今客户的高要求。
带宽：50 MHz 至 300 MHz
最大采样率：2 Gsample/s
最大存储深度：2 Msample
MSO：8 个可选数字通道，可升级
码型发生器：4 位码型，高达 50 Mbit/s
垂直系统 | ||
通道数 | 2 | |
带宽 | R&S®RTC1002（配备 R&S®RTC-B220/-B221/-B222/-B223） | 50 MHz、70 MHz、100 MHz、200 MHz、300 MHz |
上升时间（计算值） | R&S®RTC1002（配备 R&S®RTC-B220/-B221/-B222/-B223） | 7 ns、5 ns、3.5 ns、1.75 ns、1.15 ns |
输入阻抗 | 1 MΩ ± 2% || 14 pF ± 2 pF | |
输入灵敏度 | 所有范围内均支持最大带宽 | 1 mV/div 至 10 V/div |
DC 增益精度 | 偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C | |
全范围输入灵敏度 | 3% | |
采集系统 | ||
最大实时采样率 | 1 Gsample/s；2 Gsample（交织模式） | |
采集存储 | 1 Msample；2 Msample（交织模式） | |
水平系统 | ||
时基范围 | 1 ns/div 至 100 s/div | |
触发系统 | ||
触发类型 | 标配 | 边沿, 宽度, 视频（PAL, SECAM, PAL-M, SDTV, HDTV）, 码型, 超时 |
选件 | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
分析和测量功能 | ||
快速查看 | 按下按钮，内部测量值会直接显示在波形上并持续更新 | 峰峰值, 正/负峰值, 上升/下降时间, 平均值, RMS 值, 周期, 频率 |
自动测量 | 脉冲串宽度, 正/负脉冲计数, 上升/下降沿计数, 平均值, 周期 RMS, RMS, 周期平均, 峰值±, 频率, 周期, 幅度, 高/低电平, 正/负过冲, 脉冲宽度, 占空比±, 上升/下降时间, 延迟, 相位 | |
波形数学运算 | 加法, 减法, 乘法, 除法, FFT | |
MSO 选件 | ||
数字通道 | 8（1 个逻辑探头） | |
采样率 | 1 Gsample/s | |
采集存储 | 1 Msample | |
波形发生器选件 | ||
分辨率，采样率 | 8 位，978 ksample/s | |
幅度 | 高阻抗；50 Ω | 60 mV 至 6 V (Vpp)；30 mV 至 3 V (Vpp) |
DC 偏移 | 正弦 | 0.1 Hz 至 50 kHz |
脉冲/方波和锯齿波/三角波 | 0.1 Hz 至 10 kHz | |
4 位码型发生器选件 | ||
可编程码型 | 采样时间 | 20 ns 至 42 s，上/下 |
存储深度 | 2048 样点 | |
4 位频率计 | 频率 | 100 mHz 至 50 MHz |
方波 | 频率 | 1 mHz 至 500 kHz |
数字电压表 | ||
测量 | DC、AC + DC RMS、AC RMS 分辨率 | 最多 3 位 |
频率计 | ||
分辨率 | 6 位 | |
通用数据 | ||
屏幕 | 6.5" VGA 彩色显示屏（640 × 480 像素） | |
接口 | 1 x USB 主端口、USB 设备端口、LAN | |
可识别噪音 | 距离为 0.3 m 时的最大声压等级 | 30.4 dB(A) |
尺寸 | W × H × D | 285 mm × 175 mm × 140 mm (11.22 in × 6.89 in × 5.51 in) |
重量 | 1.7 kg (3.75 lb) | |
