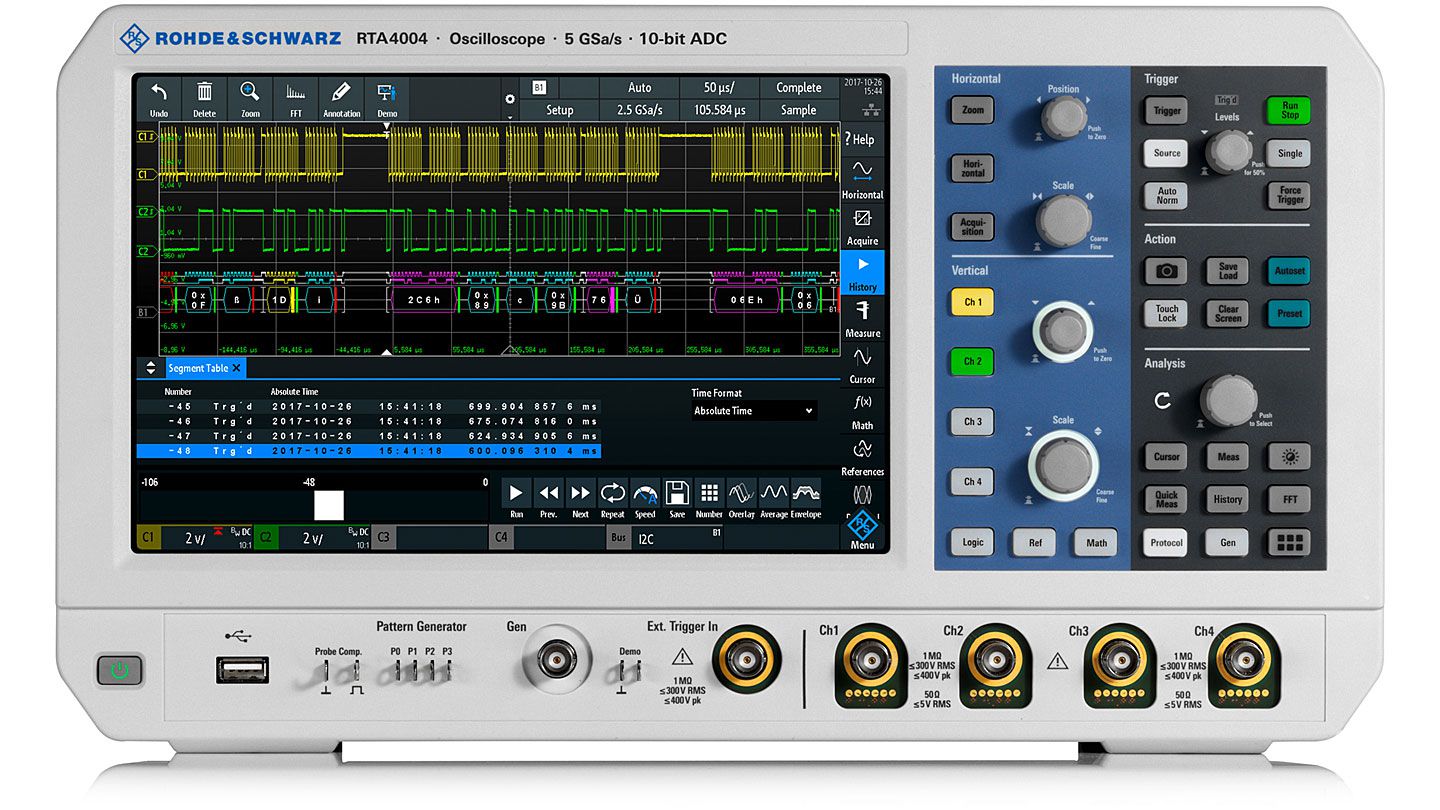

型号：RTA4000 RTA4004 名称：RTA4000 示波器
型 号：RTA4000 RTA4004名 称：RTA4000 示波器产品简介：RTA4000 具备高信号保真度和大深存储，将“十”力钜献提高到更高水平。罗德与施瓦茨专门设计的 10 位 ADC 具备低噪声性能和存储深度，在遇到意外测量挑战时可以生成高保真波形，确保更加快速准确地进行测量。
详细信息：
RTA4000 具备高信号保真度和大深存储，将“十”力钜献提高到更高水平。罗德与施瓦茨专门设计的 10 位 ADC 具备低噪声性能和存储深度，在遇到意外测量挑战时可以生成高保真波形，确保更加快速准确地进行测量。
带宽：200 MHz 至 1 GHz
采样率：最高 5 Gsample/s
存储深度：最高 1 Gsample
ADC 分辨率：10 位
显示：10.1’’ 电容式触摸屏
垂直系统 | ||
通道数 | R&S®RTA4004 | 4 |
带宽 (–3 dB) | R&S®RTA4004（配备 R&S®RTA-B24x 选件） | 200 MHz、350 MHz、500 MHz、1 GHz |
上升时间（计算值） | R&S®RTA4004（配备 R&S®RTA-B24x 选件） | 5 ns、3.5 ns、1.75 ns、1.15 ns |
输入灵敏度 | 所有范围内均支持最大带宽 | |
1 MΩ 时 | 500 μV/div 至 10 V/div | |
50 Ω 时 | 500 μV/div 至 1 V/div | |
DC 增益精度 | 偏移和位置 = 0，自校后，最大工作温度变化为 ±5°C | |
输入灵敏度 > 5 mV/div | 全量程 ±1% | |
输入灵敏度 ≤5 mV/div 至 ≥ 1 mV/div | 全量程 ±1.5% | |
输入灵敏度 < 1 mV/div | 全量程 ±2.5% | |
ADC 分辨率 | 10 位，高分辨率抽取时最高达 16 位 | |
采集系统 | ||
最大实时采样率 | 2.5 Gsample/s；5 Gsample/s（交织模式） | |
采集存储 | 100 Msample；200 Msample（交织模式）； | |
水平系统 | ||
时基范围 | 在 0.5 ns/div 至 500 s/div 范围内可选 | |
触发系统 | ||
触发类型 | 标配 | 边沿, 宽度, 视频（PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p）, 码型, Line, 串行总线 |
选件 | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, 音频 (I2S), ARINC 429, MIL-STD-1553 | |
MSO 选件 | ||
数字通道 | 16（2 个逻辑探头） | |
采样率 | 2.5 Gsample/s；5 Gsample/s（交织模式） | |
采集存储 | 10 Msample | |
波形发生器选件 | ||
分辨率，采样率 | 14 位，250 Msample/s | |
幅度 | 高阻抗；50 Ω | 20 mV 至 10 V (Vpp)；10 mV 至 5 V (Vpp) |
DC 偏移 | 高阻抗；50 Ω | ±5 V；±2.5 V |
通用数据 | ||
屏幕 | 10.1" WXGA TFT 彩色显示屏（1280 × 800 像素） | |
接口 | 支持 MTP 的 USB 主端口、USB 设备端口、LAN、支持用于远程显示和操作的 Web 服务器功能 | |
可识别噪音 | 距离为 1.0 m 时的最大声压等级 | 28.3 dB(A) |
尺寸 | W × H × D | 390 mm × 220 mm × 152 mm |
重量 | 3.3 kg (7.3 lb) | |
