型号：TLP-1000 名称：TLP-1000系列传输线脉冲发生器
型 号：TLP-1000名 称：TLP-1000系列传输线脉冲发生器产品简介：TLP-1000 系列是我们最新推出的一款传输线脉冲（TLP）发生器，最高输出电压可达5 kV。
详细信息：

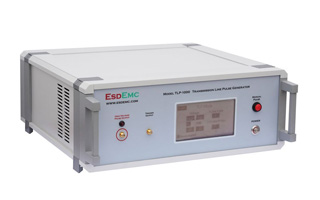

TLP-1000 系列是我们最新推出的一款传输线脉冲（TLP）发生器，最高输出电压可达5 kV。该发生器能够产生一个过冲小，平整度高的传输线脉冲，可直接注入被测器件（DUT），也可搭配不同的场探头产生电场或磁场进行辐射场测试。发生器通过前面板上的5英寸触摸屏或者后面板的串口进行电压极性、电压幅度以及输出脉冲频率的控制。发生器的脉冲宽度和上升沿可根据客户需求进行定制化设计。TLP-1000能够搭配不同的测试附件，成为一款扩展性和功能性极高的脉冲发生器。
脉宽、上升沿等参数搭配灵活
5英寸触摸屏
高质量TLP脉冲
扩展性极高（ESD注入，标准TLP，VF-TLP等）
定制化设计
搭配二极管和电容注入探头进行ESD电流注入
搭配场探头或TEM Cell进行E＆H场注入
用于晶圆，PCB，系统级ESD调试（TLP通用方法）
触摸屏的ITO熔断和故障测试
充电恢复时间测试
元件的ESD脉冲可靠性测试
参数 | TLP-1010 | TLP-1030 | TLP-1050 | 单位 | 备注 |
输出电压@开路负载 | ± 10 ~ 2000 | ± 10 ~ 6000 | ± 10 ~ 10000 | V | |
输出电压@50Ω负载 | ± 5 ~ 1000 | ± 5 ~ 3000 | ± 5 ~ 5000 | V | |
最小电压步长 | 10 | 10 | 10 | V | |
输出电压精度 | ± 5 %或± 10 V | ||||
输出电流@短路负载 | ± 0.2 ~ 40 | ± 0.2 ~ 120 | ± 0.2 ~ 200 | A | |
输出电流@50Ω负载 | ± 0.1 ~ 20 | ± 0.1 ~ 60 | ± 0.1 ~ 100 | A | |
固有脉冲上升沿时间 | ≤ 0.2 | ≤ 1 | ≤ 2 | ns | |
其他上升沿时间选项 | 0.06 ~ 50 | ns | 不同型号可选范围有变化 | ||
固有TLP脉冲宽度 | 100 ± 1 | ns | |||
其他脉冲宽度选项 | 1 ~ 3200 | 5 ~ 1000 | 5 ~ 500 | ns | 不同型号可选范围有变化 |
脉冲重复时间 | 0.05 ~ 2 | s | 可调 | ||
尺寸 | 347 X 300 X 145 | mm | |||
重量 | 5 | 6 | 8 | kg | |
选项 | 型号 | 描述 |
传输线脉冲发生器基本配置 | ||
1.1 | TLP-1010 | 传输线脉冲发生器， 1000V 最大输出电压@50Ω负载 |
1.2 | TLP-1030 | 传输线脉冲发生器， 3000V 最大输出电压@50Ω负载 |
1.3 | TLP-1050 | 传输线脉冲发生器， 5000V 最大输出电压@50Ω负载 |
上升沿时间模块定制 | ||
2.1 | TLP-PIRT | 内置程控的上升沿时间模块 |
2.2 | TLP-MERT | 外置手动切换的上升沿时间模块 |
下降沿时间模块定制 | ||
3.1 | TLP-SFT | 缓慢下降沿时间模块 |
脉冲宽度模块定制 | ||
4.1 | TLP-PIPW | 内置程控的脉冲宽度模块 |
4.2 | TLP-MEPW | 外置手动切换的脉冲宽度模块 |
反射波控制定制 | ||
5.1 | TLP-ATT | 内置双极性衰减器（抑制反射） |
5.2 | TLP-RNT | 负极性反向抑制器 (抑制负极性反射) |
