FLS 106 IC set 四轴定位IC扫描仪

型号： FLS 106 IC 名称： FLS 106 IC set 四轴定位IC扫描仪

查看原图

产品附图： (1/2)

收藏

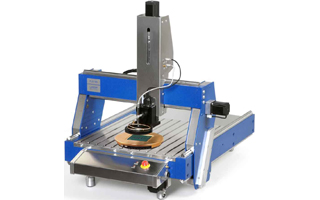

型 号： FLS 106 IC名 称： FLS 106 IC set 四轴定位IC扫描仪产品简介：FLS 106型IC扫描仪可以在电子组件的集成电路上方，借助ICR-近场微探头对频率在6GHz以内的高频磁场或电场进行高分辨率（50-100µm）测量。

详细信息：

      FLS 106型IC扫描仪可以在电子组件的集成电路上方，借助ICR-近场微探头对频率在6GHz以内的高频磁场或电场进行高分辨率（50-100µm）测量。 使用近场探头和带有SH 01探头支架的场源使用ICR-探头（旋转单元） 工作状态下对集成电路的采样，四轴定位系统可提供一个扫描台 GND/CB 和附件，进行测试时用到的其他附件也包含在供货范围内。


配置附件

相关推荐

        1x FLS 106 IC

        1x CS-Scanner, ChipScan-Scanner 软件

        1x GND 25, 接地板

        1x DM-CAM

        1x Rotary unit

        1x DM-CAM holder.3, SMA

        1x FLS 106 IC acc

        ICR Probe

        ICI 01 L-EFT set, 集成电路Langer电磁脉冲耦合

        XF Product family, XF-近场探头组（30MHz-6GHz）

        SX1 set, 近场探头组（1GHz-10GHz）

        PA 306 SMA, 前置放大器 (100 kHz-6 GHz)

        SH 01

        UH DUT set

技术参数

电源电压

110 V / 230 V

接口

USB

x,y,z 轴


最大过程路径

(400 x 600 x 125) mm α-Rotation ±180°

最小过程路径

(20 x 20 x 20) µm α-Rotation 1°

移动速度

(20 x 25 x 10) mm/s α-Rotation 90°/s

重量

75 kg

尺寸 (L x W x H)

(1030 x 775 x 900) mm
