商品描述

生物分子包括：蛋白组学研究、癌症相互作用仪是一种能实时反映生物分子相互作用过程的仪器，它可应用的领域研究、新药研发、分子识别、免疫测定、疫苗开发，以及结构与功能的关系等。目前国内缺乏高灵敏度、能检测微米量级生物分子的光波导生物分子仪器，生命科学、医药研发、癌症检测领域以及高校科研院所购买的基本都是国外的进口设备。当前国际上最先进、且市场占用率最高的生物分子相互作用仪都存在以下缺点：1）灵敏度不够高，折射率的分辨率最多只能到10-4，无法对早期的疾病做出诊断；2）探测深度低，无法检测超过尺寸超过0.9um的生物分子，而细胞的尺寸都是微米量级。这两个缺点极大的限制了生物分子相互作用仪在疾病监测、靶向药物的研制方面的应用。

技术专家：陈凡 博士 任何技术问题可以联系我！ Ericchen@photonlabs.cn

应用指南

• 生物分子之间相互作用的测定

• DNA-蛋白以及病毒与宿主之间的相互作用研究

• 癌细胞检测

• 药物与生物细胞反应的检测

技术参数

• 折射率范围：1.0~1.8

• 灵敏度：1.0*10^-5

• 检测生物分子大小：0~10um

• 工作光波长：632.8nm

• 激光器光功率10.828 mW

产品优势

双面金属包覆波导作为生物分子相互作用仪存在以下优势：

① 探测深度高：探测样品的尺度从0.2um提高到10um。

② 探测精度高：探测的折射率变化提高到10^-5，从而实现疾病的早期诊断。

③ 操作简单：不需要固相偶联，降低了操作难度。

④ 便携式：尺寸为300×300×150mm。

⑤ 测试时间短：测试时间为1min。

⑥ 成本优势：零部件国产化达90%，成本仅为市场上同类产品的1/3~1/4。

工作原理

光波导生物分子相互作用仪的工作原理：主要采用衰减全反射（ATR）吸收峰的移动方法，即检测折射率的变化。而重金属离子、农药等有毒有害物质的检测在显色反应后，再用激光进行消光系数的检测，即测量反射率极小值（Rmin）的变化。而生物分子相互作用则采用拉曼增强，应用于：紫罗兰和宫颈癌的检测中。

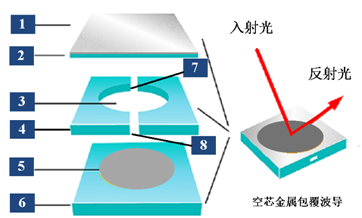

如图所示，检测用的主要器件和激发方法是空芯金属包覆波导[12]和自由空间耦合技术[13]。

空芯金属包覆波导组件由上层银膜（30nm）、平板玻璃（500μm）、玻璃垫圈（300μm）、下层银膜（200nhm）和玻璃衬底以及进样和出样口组成。玻璃垫圈的厚度即是样品层的厚度。上层平板玻璃和玻璃垫圈的厚度之和为导波层的厚度（800μm）。半导体激光器与CCD探测器组件包括经准直的半导体激光器，发散度小于0.5mrad，激光器的波长与待测样品有关，线阵CCD作为检测器。

测量方案

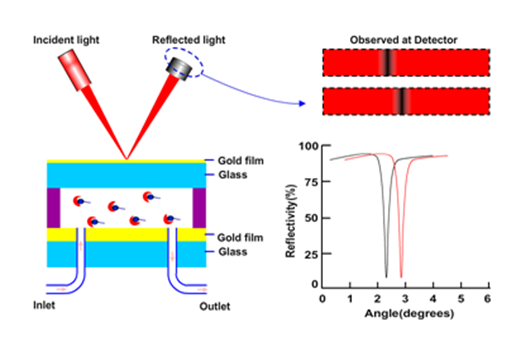

（a）实时检测样品折射率的变化

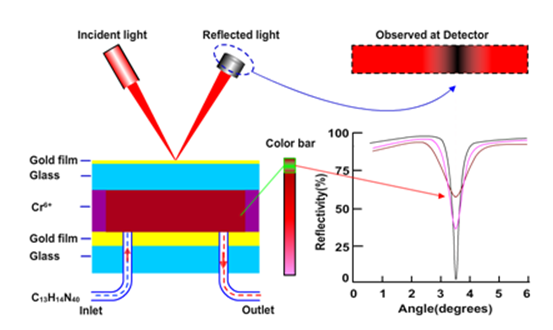

（b）实时检测样品消光系数的变化
