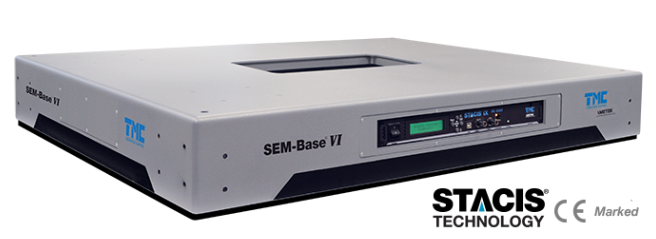

TMC 压电主动振动消除 SEM-Base VI
SEM-Base® VI是下一代STACIS主动压电消振产品。SEM-Base VI被设计用于支撑所有商用扫描电子显微镜（SEM）以及许多聚焦离子束（FIB）和小型双光束仪器。SEM-Base VI具有更好的隔振性能、更快、更强大的控制器和高级图形用户界面（GUI）。SEM-Base VI使许多实验室和设施达到了满足工具制造商规格所需的地面振动水平。
SEM-Base VI采用独特的“串行结构”，其中的振动传感器测量地面振动，而不是有效载荷振动。与其他设计不同，这确保了有效载荷共振不会限制隔振或造成不稳定。振动传感器是低频惯性速度传感器，在难以测量的亚Hz范围内具有最大灵敏度。结合我们独特的压电致动器技术，SEM-Base VI即使在安静的地面上也能实现极高的消振水平。
SEM-Base VI可提供与以前型号平均高6 dB的隔振。此外，TMC的下一代控制器DC-2020采用了新的双核处理器，为工具所有者和研究人员提供了一个非常简单易用的图形界面，可实现快速系统评估和安全操作。通过以太网连接时，DC-2020将在用户的浏览器中创建SEM-Base GUI，无需安装其他软件或应用程序。此外，用户也可以通过板载菜单驱动的液晶显示器（LCD）与控制器连接。
注意：请参见SEM-Closure，这是一种专为保护SEM而设计的整体环境解决方案。它可以将SEM-Base和Mag-NetX® 固定在一个密封和温控声学室中 - 从而保护SEM免受振动、磁场干扰和声学噪声的影响。
产品特点
硬安装技术 - SEM-Base VI与所有内部SEM振动控制系统兼容，可以从0.6 Hz开始主动减轻低频地面振动。
主动惯性振动消除 - SEM-Base VI使用高灵敏度、低频惯性速度传感器，即使在安静的地面上也能实现高水平的振动衰减。
采用压电技术的串行设计 - 独特的串行设计和专有的高力压电技术可实现0.6 Hz至150 Hz的宽主动带宽和从2 Hz开始减振90％的卓越惯性主动振动消除性能。
| 主动自由度 | 6 |
| 主动带宽 | 0.6 Hz - 100 Hz |
| 被动固有频率 | 标称值为12 Hz |
| 有效的主动共振频率 | 0.5 Hz |
| 1 Hz时的隔振 | 40% - 70% |
| 2 Hz时的隔振 | 90% |
| ≥3 Hz时的隔振 | 90 - 98% |
| 内部噪音 | <0.1 nm RMSd> |
| 工作负载范围 | 标准承重能力：900 - 2,500磅（408 - 1134千克） 高承重能力：2,500 - 3,200磅（1134 - 1452千克） |
| 磁场发射 4英寸（102毫米）处 距离平台 | <0.02 μG broadband RMSd> |
| 环境和安全 | 符合CE和RoHS标准 |
| 主动隔振元件 | 最小承重能力为3300磅（1500千克）的压电致动器接收来自高压放大器的信号，其输出高达800 VDC。垂直执行器支撑隔振的有效载荷 |
| 被动隔振元件 | 单个硬弹性体（无需压缩空气源） |
| 振动传感器元件 | 向下的地震检波器型惯性传感器，用于 测量隔振器下方的地面振动，并 提供与振动运动速度成正比的电压 |
| 主动反馈控制回路 | 在支撑隔振表面的弹簧 下方测量、处理和 支撑隔离面 |
| 尺寸（宽 x 深） | 35.25 x 44.25英寸 895 x 1124毫米 |
| 高度 | 标称6.3英寸（160毫米）， SEM-Base关闭时不会改变 |
| 工作温度 | 50° - 90° F 10° - 32° C |
| 储存温度 | -40° - 130° F -40° - 55° C |
| 湿度 | 80% at 20o C, Max dewpoint: 18o C |
| 系统电源要求 | 100、120、230、240 VAC 50/60 Hz AC； <600 W 符合CE标准 |
| 地面位移 | <800 μin. (20 μm) below 10 Hzd> |
| 处理器 | 150/75 MHz双核 |
| 采样率 | 10 kHz |
| 模拟输出 | 16个通道 |
| 模拟输入 | 16个通道 |
| 状态灯 | 单个LED |
| 前面板端口 | 1个串行USB 2.0 1个串行Micro-USB 1个以太网RJ-45 2个BNC |
| 用户界面 | 前面板液晶显示屏 超级终端上的字符菜单 适用于Microsoft Windows的扩展GUI 嵌入式以太网GUI |
