窄带可调滤波器

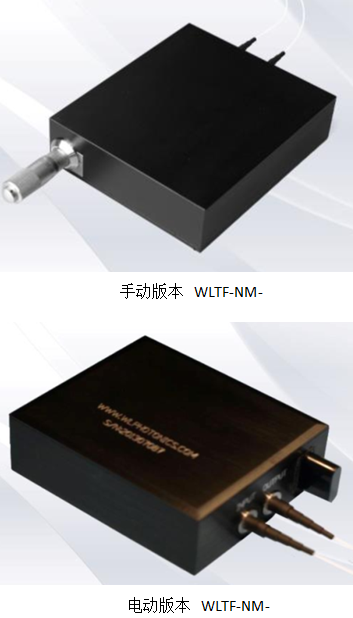

WLTF-NM和WLTF-NE系列的窄带可调谐滤波器是基于与衍射光栅结合的自由空间光学傅立叶变换构建的。正在申请专利的光学设计提供了出色的带宽选择，具有超低插入损耗和偏振相关损耗（PDL）。精确的调谐机制使滤波器能够提供高波长分辨率和可重复性。手动和电动版本滤波器均可在X，O，S，C和L波段上使用。波长调谐由精确的千分尺驱动器或通过USB（I²C或SPI）接口连接到PC的内置微电机驱动，其中通过内置编码器监控驱动并在闭环中动态控制。提供电机控制软件。

产品特点：

l 适用于X、O、S、C、l波段

l 高达200nm波长调谐范围

l 超低插入损耗和偏振相关损耗（PDL）

l 高光功率处理

l 在整个调谐范围内精确和均匀的带宽

l 精确到0.1nm FWHM带宽

l 高边带抑制

l 可根据要求定制版本

产品应用：

l ASE噪声抑制

l DWDM信道过滤

l WDM波长调谐

l 脉冲整形

l FBG传感器解调

l 可调谐光纤激光器

手动可调滤波器(WLTF-NM) 参数：

中心波长	1060±15nm		1310nm±15nm		1550nm±20nm		1600nm±20nm
调谐范围	40nm	80nm	45nm	95nm	50nm	110nm	50nm	110nm
插入损耗	1.5dB~2.5dB。调谐范围超过60nm的最大不超过3.0dB. 120nm以上调谐范围（连接器专用）
FWHM带宽	0.80nm，0.60nm 0.50nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.15nm，0.10nm		1.40nm，1.25nm 1.15nm，0.90nm 0.85nm，0.80nm 0.75nm，0.70nm 0.60nm，0.55nm 0.50nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.15nm，0.10nm		1.80nm，1.50nm 1.40nm，1.20nm 0.85nm，0.80nm 0.70nm，0.60nm 0.55nm，0.50nm 0.45nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.15nm，0.11nm		1.90nm，1.60nm 1.25nm，1.00nm 0.85nm，0.75nm 0.65nm，0.55nm 0.50nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.18nm，0.15nm
波长分辨率	0.02nm
波长重复性	±0.02nm
偏振相关损耗	0.08dB~0.15dB。超过60nm调谐范围0.15dB~0.30dB。120nm调谐（单模尾纤）
消光比	20dB（连接器专用，仅限保偏尾纤）
光谱形状	高斯曲线
3/20dB带宽比	~1/2.5
带宽变化	60nm以上±4％，120nm以上±6％
最大光功率	500mW（CW）
回波损耗	＞45dB
边带抑制比	＞45（传输峰值）
偏振模色散	＜0.2ps（单模尾纤）
群延迟	＜0.1ps/nm
尾纤类型	HI1060		SMF-28或SMF-28e
	Panda PM980		Panda PM1300		Panda PM980
操作温度	10℃~50℃
存储温度	-10℃~75℃
尺寸	WLTF-NM-P版本：30mm(H)95mm(W)110mm(L) WLTF-NM-S版本（连接器）：29mm(H)70mm(W)70mm(L)
重量	＜0.5kg
其他	通过ROHS认证

电动可调滤波器(WLTF-NE-S)

中心波长	1060nm±15nm		1310nm±15nm		1550±20nm		1600±20
调谐范围	60nm	120nm	60nm	120nm	60nm	140nm	60nm	140nm
插入损耗	1.5dB~2.5dB。调谐范围超过60nm的最大不超过3.0dB.120nm以上调谐范围（连接器专用）
FWHM带宽	0.80nm，0.60nm 0.50nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.15nm，0.10nm		1.40nm，1.25nm 1.15nm，0.90nm 0.85nm，0.80nm 0.75nm，0.70nm 0.60nm，0.55nm 0.50nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.15nm，0.10nm		1.80nm，1.50nm 1.40nm，1.20nm 0.85nm，0.80nm 0.70nm，0.60nm 0.55nm，0.50nm 0.45nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.15nm，0.11nm		1.90nm，1.60nm 1.25nm，1.00nm 0.85nm，0.75nm 0.65nm，0.55nm 0.50nm，0.40nm 0.35nm，0.30nm 0.25nm，0.20nm 0.18nm，0.15nm
波长分辨率	0.01nmS版本
波长重复性	±0.01nm
最大优化速度	80nm/sec。S版本
偏振相关损耗	0.08dB~0.15dB。超过40nm调谐范围0.15dB~0.30dB。110nm调谐（单模尾纤）
消光比	20dB（连接器除外，仅限保偏尾纤）
光谱形状	高斯曲线
3/20带宽比	~1/2.5
带宽变化	60nm以上 ±4％，120nm以上 ±6％
最大光功率	500mW（CW）（可根据要求提供3.0W处理）
回波损耗	＞45dB
边带抑制比	＞45dB
偏振模色散	＜0.2ps（单模尾纤）
群延迟	＜0.1ps/nm
尾纤类型	HI1060		SMF-28或SMF-28e
	Panda PM980		Panda PM1300		Panda PM980
电接口	USB2.0，I2C或SPI
耗电量	＜0.5W
操作温度	10℃~50℃
存储温度	-10℃~75℃
尺寸	带USB版本的：32mm(H)80mm(W)95mm(L) IC和SPI版本的（连接器）：27mm(H)73mm(W)85mm(L)
重量	＜0.5kg
其他	通过ROHS认证
