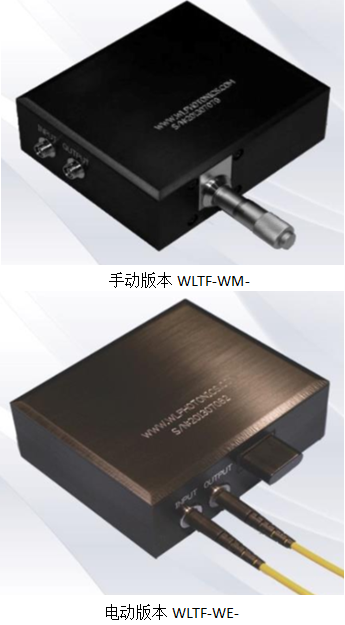

WLTF-WM-和WLTF-WE-系列的宽带可调谐滤波器是基于自由空间光学傅里叶变换与衍射光栅相结合而构建的。 独特的光学设计可以选择所需输入光的空间光谱成分，并提供平顶透射光谱形状，灵活的带宽和超低插入损耗和偏振相关损耗（PDL）。精确的调谐机制使滤波器能够提供高波长分辨率和出色的波长可重复性。WLTF-WM-和WLTF-WE-系列的宽带可调谐滤波器是基于自由空间光学傅里叶变换与衍射光栅相结合而构建的。 独特的光学设计可以选择所需输入光的空间光谱成分，并提供平顶透射光谱形状，灵活的带宽和超低插入损耗和偏振相关损耗（PDL）。精确的调谐机制使滤波器能够提供高波长分辨率和出色的波长可重复性。
在X，O，S，C和L波段均可手动和电动版本滤波器提供。波长调谐由精确的千分尺驱动器或通过USB（I²C或SPI）接口连接到PC的内置微电机驱动，其中通过内置编码器监控驱动并在闭环中动态控制。提供电机控制软件。
产品特点：
l 超低插入损耗和偏振相关损耗（PDL）
l 平坦的滤波形状以及极陡的滤波器斜度
l 高功率处理
l 高达120nm的波长调谐范围
l 调谐范围宽
l 可获得X-，O-，S-，C-和L-波段上的光谱范围
l 边带抑制比
产品应用：
l ASE噪声抑制
l CWDM通道过滤
l 脉冲整形
l 信号滤波
手动可调滤波器(WLTF-WM) 参数：
中心波长 | 1060nm±15nm | 1310nm±15nm | 1550nm±20nm | 1600nm±20nm |
调谐范围（TR） | 80nm-BW | 100nm-BW | 120nm-BW | 120nm-BW |
插入损耗 | 1.5dB~3.0dB（连接器） | |||
FWHM带宽（BW） | BW1min=80nm | BWmin=100nm | BWmin=120nm | BWmin=120nm |
BWmin=1.40nm（S版本） | BWmin=2.00nm（S版本） | BWmin=2.70nm（S版本） | BWmin=3.00nm（S版本） | |
BWmin=0.70nm（P版本） | BWmin=1.00nm（P版本） | BWmin=1.30nm（P版本） | BWmin=1.50nm（P版本） | |
波长分辨率 | 0.02nm | |||
波长重复率 | ±0.02nm | |||
偏振相关损耗 | 0.15dB~0.30dB在调谐范围内（单模尾纤） | |||
消光比 | 20dB（保偏尾纤，不带连接器） | |||
光谱形状 | 平坦曲线 | |||
通带平坦度 | ＜0.05dB（测量BWmin） | |||
滤波器斜度 | 30dB/nm（S版本） | 25dB/nm（S版本） | 22dB/nm（S版本） | 20dB/nm（S版本） |
90dB/nm（P版本） | 70dB/nm（P版本） | 60dB/nm（P版本） | 55dB/nm（P版本） | |
最大光功率 | 500mW（CW） | |||
回波损耗 | ＞45dB | |||
边带抑制比 | ＞40dB | |||
偏振模色散 | ＜0.2ps（仅限单模尾纤） | |||
群延迟 | 0.1ps/nm | |||
尾纤类型 | HI1060 | SMF-28或SMF-28e | ||
Panda PM980 | Panda PM1300 | Panda PM980 | ||
操作温度 | 10℃~50℃ | |||
存储温度 | -10℃~75℃ | |||
尺寸 | 38mm（H）*95mm（W）*110mm（L） | |||
重量 | ＜0.75kg | |||
其他 | 通过ROHS认证 | |||
电动可调滤波器(WLTF-WM)参数：
中心波长 | 1060nm±15nm | 1310nm±15nm | 1550nm±20nm | 1600nm±20nm |
调谐范围（TR） | 80nm-BW | 100nm-BW | 120nm-BW | 120nm-BW |
插入损耗 | 1.5dB~3.0dB（连接器） | |||
FWHM带宽（BW） | BW1min=80nm | BWmin=100nm | BWmin=120nm | BWmin=120nm |
BWmin=1.40nm（S版本） | BWmin=2.00nm（S版本） | BWmin=2.70nm（S版本） | BWmin=3.00nm（S版本） | |
BWmin=0.70nm（P版本） | BWmin=1.00nm（P版本） | BWmin=1.30nm（P版本） | BWmin=1.50nm（P版本） | |
波长分辨率 | 0.01nm | |||
波长重复性 | ±0.01nm | |||
最大调谐速度 | 80nm/sec | |||
偏振相关损耗 | 0.15dB~0.30在调谐范围内（单模尾纤） | |||
消光比 | 20dB | |||
光谱形状 | 平坦曲线 | |||
通带平坦度 | ＜0.05dB（在BW最小是测量） | |||
滤波器斜度 | 35dB/nm（S版本） | 25dB/nm（S版本） | 22dB/nm（S版本） | 20dB/nm（S版本） |
100dB/nm（P版本） | 75dB/nm（P版本） | 65dB/nm（P版本） | 60dB/nm（P版本） | |
光功率 | 500mW（CW） | |||
回波损耗 | ＞45dB | |||
带外抑制 | >40dB for BW<10nm (传输峰值到背景的平均值) | |||
偏振模色散 | ＜0.2ps（单模尾纤） | |||
群延迟 | ＜0.1ps/nm | |||
尾纤类型 | HI1060 | SMF-28或SMF-28e | ||
Panda PM980 | Panda PM1300 | Panda PM980 | ||
电气接口 | USB，I2C和SPI | |||
电消耗 | ＜0.5W | |||
操作温度 | 10℃~50℃ | |||
存储温度 | -10℃~75℃ | |||
尺寸 | 38mm（H）*95mm（W）*80mm（L） | |||
重量 | ＜0.75kg | |||
其他 | 通过ROHS认证 | |||
