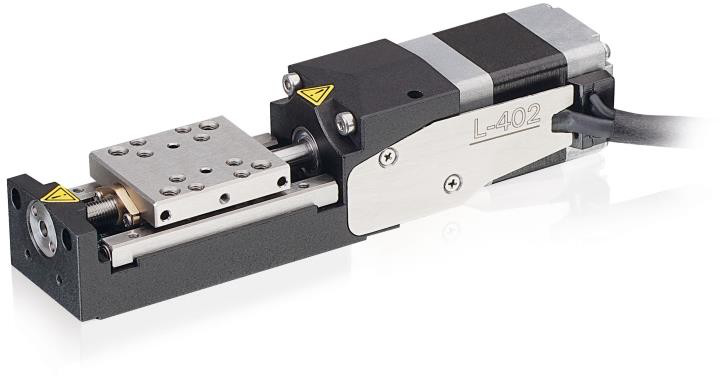

L-402
§ 行程为13毫米
§ 单向重复精度达0.5微米
§ 速度达5毫米/秒
§ 负载能力达1千克
§ 集成参考点和限位开关
标准级线性平台
结构非常紧凑的小型平台，仅22.5毫米宽。零空回细牙螺纹主轴。线性交叉滚柱导轨。可直接安装的XY和XYZ组合。光学参考点和限位开关。
版本
§ 电机轴上带旋转编码器的直流伺服电机
§ 两相步进电机，用于带微步进的最小位移
§ 按需提供带空回补偿型滚珠丝杠版本
§ 可按需提供用于真空达10-6百帕的兼容版本
交叉滚柱导轨
对于交叉滚柱导轨，滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。
应用领域
精密微装配, 研究, 自动化, 真空
规格
L-402.10DD | L-402.10SD | 单位 | 公差 | |
运动和定位 | ||||
行程 | 13 | 13 | 毫米 | |
集成传感器 | 带A/B正交信号传输的旋转编 码器 | – | ||
设计分辨率 | 0.122 | 2.5（全步） | 微米 | |
传感器分辨率旋转编码器 | 4096 | – | 步/圈 | |
最小位移 | 1 | 0.5 | 微米 | 典型值 |
单向重复精度 | 1 | 0.5 | 微米 | 典型值 |
双向重复性 | ±5 | ±5 | 微米 | 典型值 |
螺距 | ±175 | ±175 | 微弧度 | 典型值 |
偏转角 | ±125 | ±125 | 微弧度 | 典型值 |
直线度 | ±3 | ±3 | 微米 | 典型值 |
平面度 | ±3 | ±3 | 微米 | 典型值 |
速度 | 5 | 5 | 毫米/秒 | 最大 |
参考和限位开关 | 光学 | 光学 | ||
机械特性 | ||||
传动螺杆 | 丝杠 | 丝杠 | ||
丝杠螺距 | 0.5 | 0.5 | 毫米 | |
负载容量 | 10 | 10 | 牛 | 最大 |
推拉力 | 10 | 10 | 牛 | 最大 |
保持力 | 10 | 10 | 牛 | 最大 |
可允许的侧向力 | 5 | 5 | 牛 | 最大 |
θX、θY、θZ向上的允许力矩 | 1 | 1 | 牛米 | 最大 |
驱动特性 | ||||
电机类型 | 直流电机 | 两相步进电机 | ||
步进分辨率 | – | 200 | 全步/转 | |
工作电压，标称值 | 24 | 24 | 伏 | 标称 |
工作电压，最大值 | 48 | 48 | 伏 | 最大 |
其他 | ||||
工作温度范围 | 5 到 40 | 5 到 40 | °C | |
材料 | 铝，阳极氧化，不锈钢 | 铝，阳极氧化，不锈钢 | ||
质量 | 0.16 | 0.15 | 千克 | |
电缆长度 | 0.135 | 0.25 | 米 | ±10 毫米 |
连接器 | HD Sub-D 26针（公头） | HD Sub-D 26（公头） | ||
*推荐控制器： | C-863单轴 C-884（多达6轴） 带C-863.20C885的C- 885（多达40轴）ACS模块化控制器 | C-663.12单轴 SMC Hydra（双轴） 带C-663.12C885的C- 885（多达20轴）ACS模块化控制器 |
推荐控制器操作所需的所有电缆都含在发货范围内。电缆长度为3米。用于与其他控制器进行连接的电缆可作为配件订购。询问定制版本。

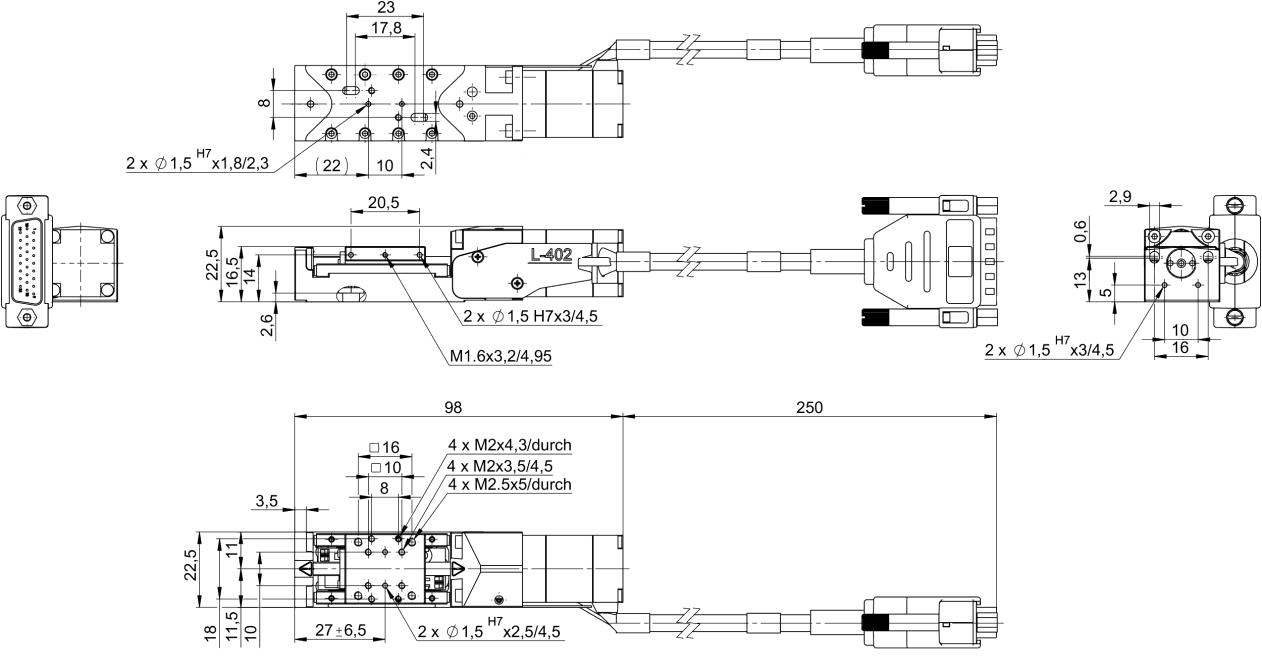

L-402.10DD，尺寸单位为毫米

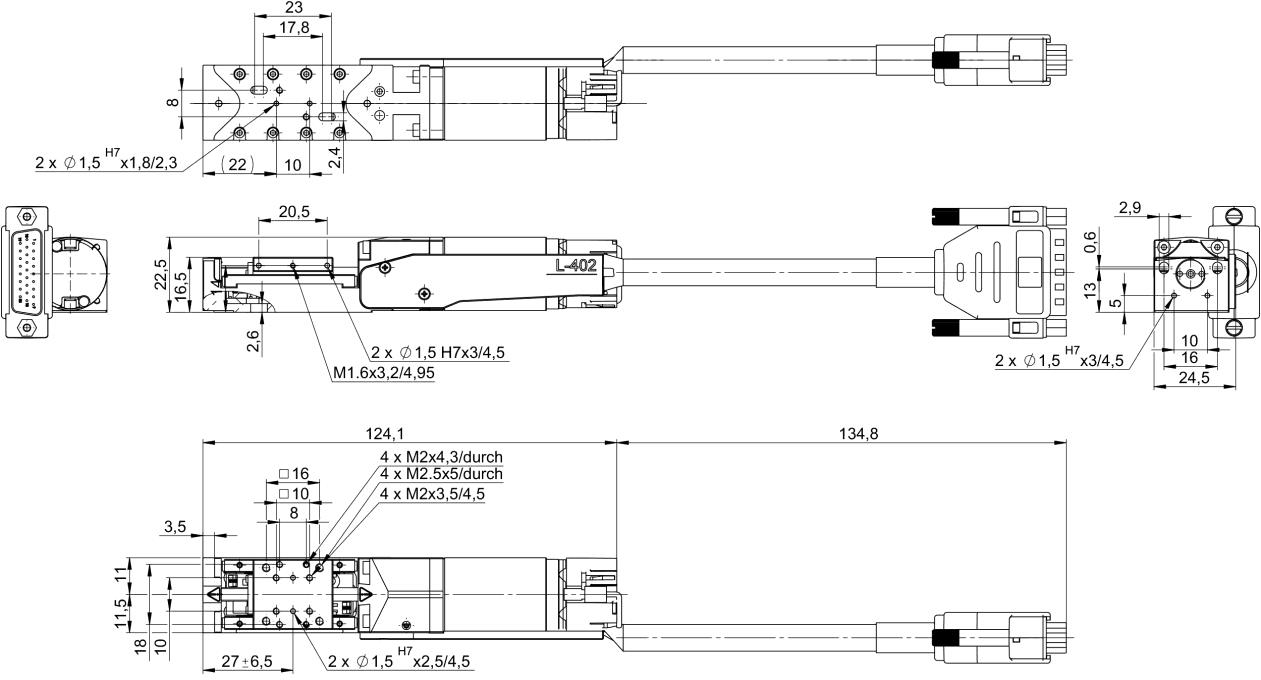

L-402.10SD，尺寸单位为毫米

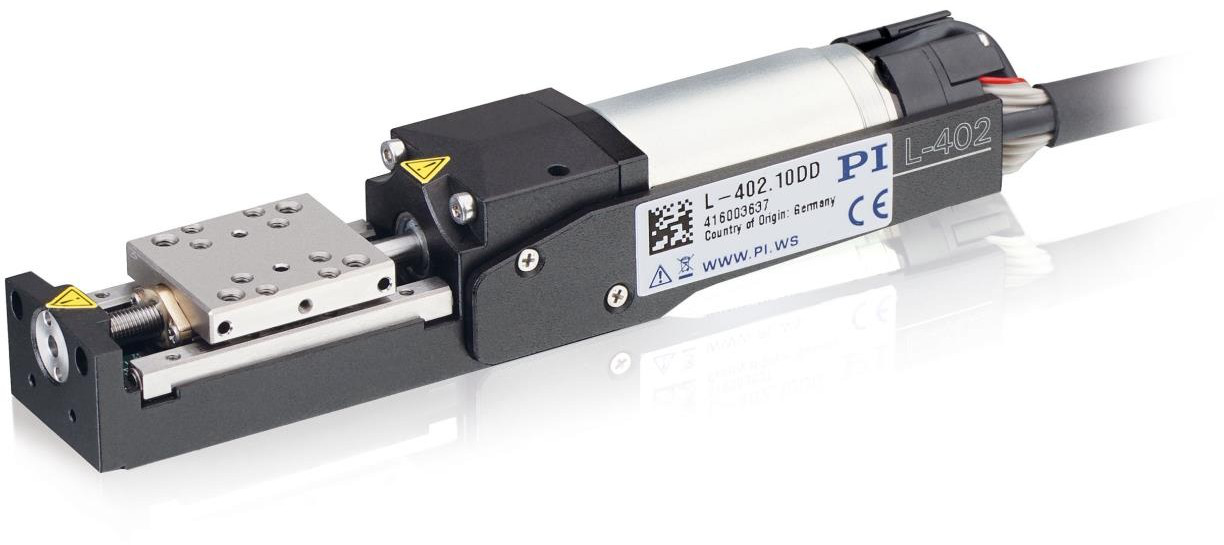

带直流电机的L-402.10DD
