M-105
§ 行程达18毫米
§ 不锈钢构造
§ XY和XYZ组合
§ PiezoMike可供选择，分辨率为10纳米
§ 可供选择的电机驱动器

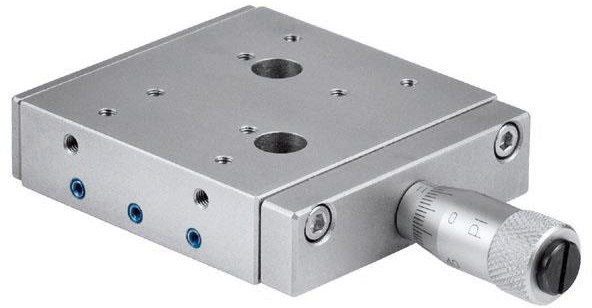

M-105线性平台可提供多种配置，且行程可长达18毫米。它们采用交叉滚柱轴承，导向精度优于2微米。运动平台用弹簧施加预载来抵住精密千分丝杠以抑制空回。在XYZ版本中，Z轴安装转接支架，使负载作用在弹簧预载的方向上。
应用领域
手动样本操纵。
规格
M-105.10 | M-105.1P** | 单位 | 公差 | |
行程 | 18 | 18 | 毫米 | |
压电陶瓷精确行程范围 | – | 30 | 微米 | |
最小位移（压电陶瓷驱动器） | – | 0.01 | 微米 | |
最小位移（千分丝杠）* | 1 | 1 | 微米 | |
空回 | 2 | 2 | 微米 | |
直线度 | 2 | 2 | 微米 | |
平面度 | 2 | 2 | 微米 | |
负载容量 | 100 | 100 | 牛 | 最大 |
推拉力 | 20 / 4 | 20 / 4 | 牛 | 最大 |
侧力 | 25 | 25 | 牛 | 最大 |
驱动器 | 千分丝杠 | P-854.00 | ||
丝杠螺距（粗/精） | 0.5 / – | 0.5 / – | 毫米 | |
质量 | 0.32 | 0.38 | 千克 | |
外壳材料 | St | St | ||
推荐压电式驱动器 | – | E-610，E-500系统 |
*机动化版本可达50纳米。
**M-105.2P和M-105.3P版本是M-105.1P的XY相应XYZ组合。
询问定制版本。

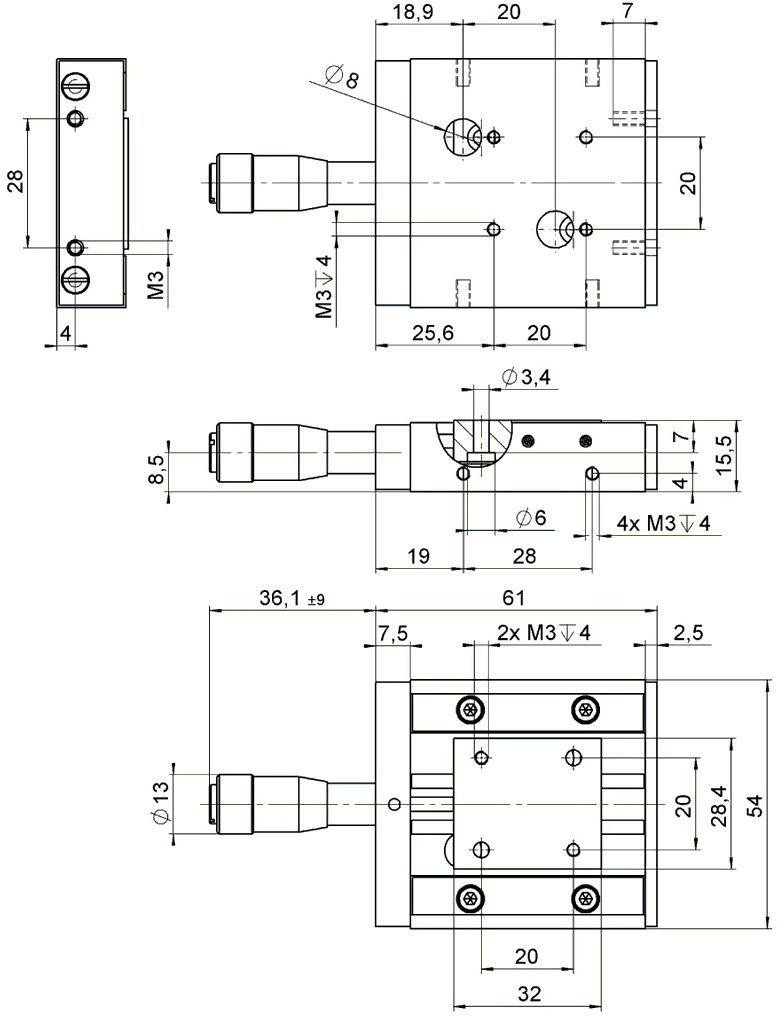

M-105.10，尺寸单位是mm

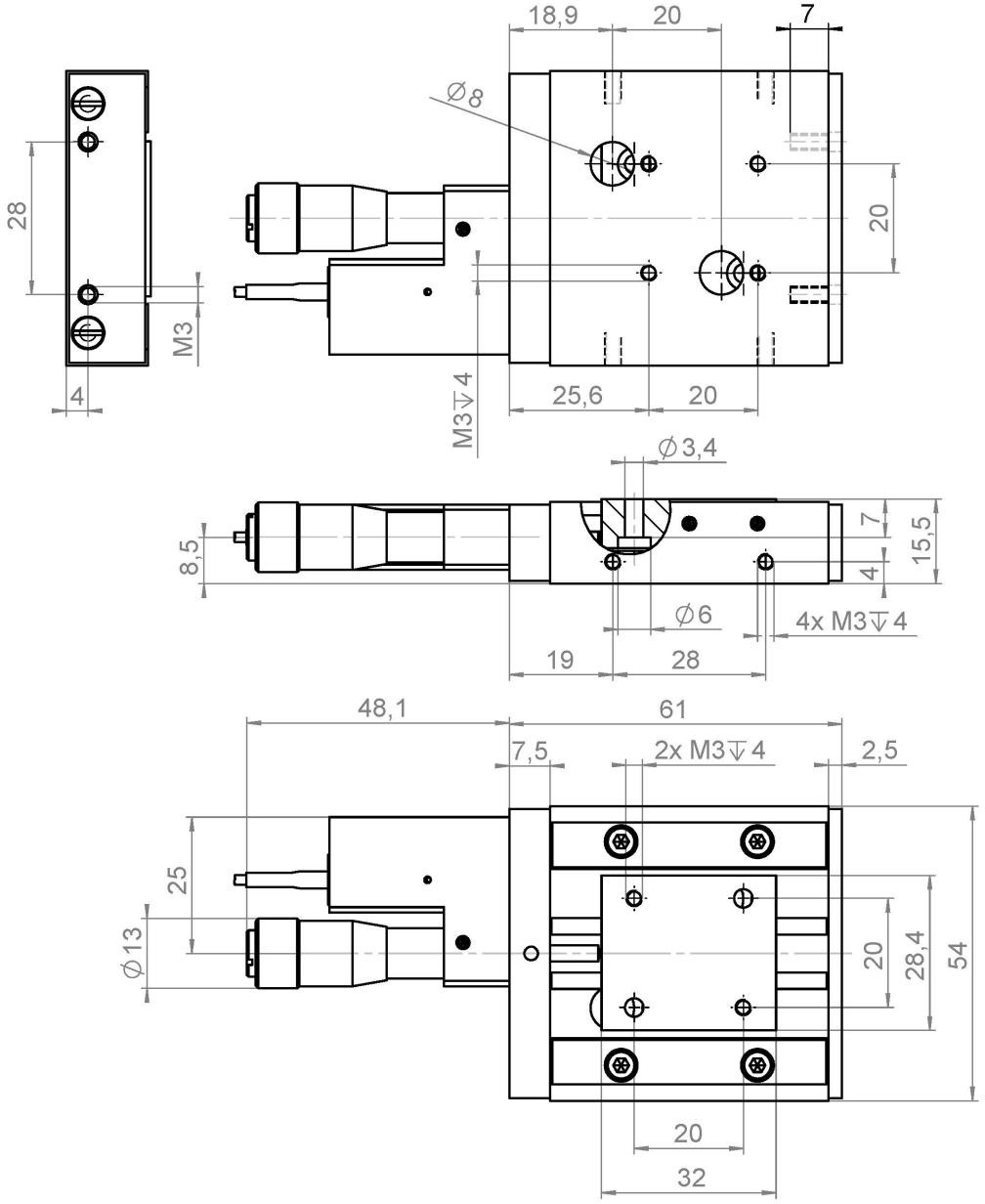

M-105.1S，尺寸单位为毫米
