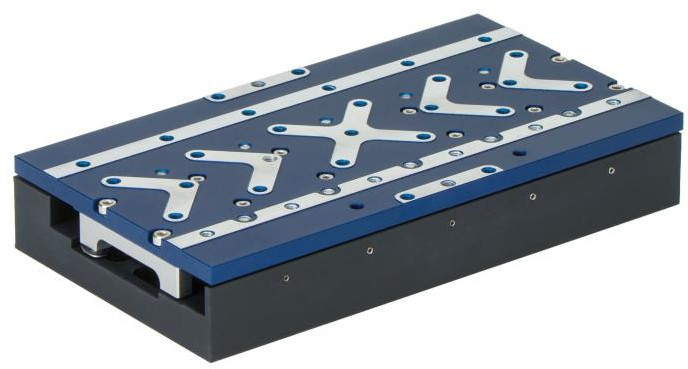

V-508
§ 行程为80、170和250毫米
§ 无铁芯或铁芯线性电机
§ 增量或绝对式线性编码器，多种分辨率
§ 紧凑的横截面：80毫米× 25毫米
§ 用于实现高负载能力的交叉滚柱导轨
适应能力强
构造可实现需求的灵活适应。通过采用不同的行程、驱动器和测量系统，产品可同样适用于技术复杂、临界成本应用。XY组件也可实现
PIMag磁力直接驱动
三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。
无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。
力和加速度需要在有限安装空间内实现时，使用铁芯电机。铁芯设计使磁力最大化，确保驱动器的高热稳定性。
交叉滚柱导轨
对于交叉滚柱导轨，滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。
直接位置测量
以极高的精度直接在运动平台上进行位置测量，因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。
应用领域
工业和科研。半导体或医学技术中的测量技术、光子学及精密扫描
规格
运动和定位 | V-508.2 | V-508.6 | V-508.9 | 单位 | 公差 |
主动轴 | X | X | X | ||
行程 | 80 | 170 | 250 | 毫米 | |
螺距/偏转角 | ±100 | ±200 | ±300 | 微弧度 | 最大 |
直线度/平面度 | ±4 | ±10 | ±20 | 微米 | 最大 |
速度 | V-508.2x1：0.6 (1) V-508.2x2：0.7 (1) | V-508.6x1：0.6 (1) V-508.6x2：0.7 (1) | V-508.9x1：0.6 (1) V-508.9x2：0.7 (1) | 米/秒 | 最大 |
加速度 | 5 | 5 | 5 | 米/平方秒 | 最大 |
机械特性 | V-508.2 | V-508.6 | V-508.9 | 单位 | 公差 |
Z向负载能力 | 100 | 100 | 100 | 牛 | 最大 |
移动质量 | V-508.2x1：0.45 V-508.2x2：0.35 | V-508.6x1：0.75 V-508.6x2：0.6 | V-508.9x1：1.01 V-508.9x2：0.79 | 千克 | |
总质量 | V-508.2x1：1.1 V-508.2x2：1.0 | V-508.6x1：1.7 V-508.6x2：1.6 | V-508.9x1：2.3 V-508.9x2：2.1 | 千克 | |
导向类型 | 带防蠕动系统的交叉滚柱 导轨 | 带防蠕动系统的交叉滚柱 导轨 | 带防蠕动系统的交叉滚柱 导轨 |
编码器选配件 | V-508.x3 | V-508.x5 | V-508.xB | 单位 | 公差 |
集成传感器 | 增量线性编码器 | PIOne增量线性编码器 | 绝对编码器 | ||
传感器信号 | 正弦/余弦，1伏峰峰值， 80微米信号周期 | 正弦/余弦，1伏峰峰值， 2微米信号周期 | BiSS-C | ||
传感器分辨率 | (2) 10 | (2) 0.2 | 78 | 纳米 | 典型值 |
最小位移 | 20 | 1 | 160 | 纳米 | 典型值 |
双向重复性 | ±0.1 | ±0.05 | ±0.15 | 微米 | 典型值 |
驱动特性 | V-508.xx1 | V-508.xx2 | 单位 | 公差 |
驱动类型 | 线性电机，无铁芯，三相 | 线性电机，铁芯，三相 | ||
中间电路电压，均方根 | 48 | 48 | 伏直流 | |
峰值力 | 12 | 14 | 牛 | 典型值 |
标称力 | 3 | 5 | 牛 | 典型值 |
峰值电流，均方根 | 3.2 | 3.2 | 安 | 典型值 |
标称电流，均方根 | 0.7 | 1.1 | 安 | 典型值 |
力常数，均方根 | 4.28 | 4.81 | 牛/安 | 典型值 |
相间电阻 | 5.92 | 2.46 | 欧姆 | 典型值 |
相间电感 | 1.26 | 1.94 | 毫亨 | 典型值 |
相间反电动势 | 5.36 | 3.02 | 伏·秒/米 | 最大 |
N-N极距 | 20 | 18 | 毫米 |
其他 | V-508 |
工作温度范围 | 10至50摄氏度 |
湿度 | 20–90%相对湿度，无凝结 |
材料 | 铝，阳极氧化致蓝/黑 |
电机连接器 | HD Sub-D 26针（公头） |
传感器连接器 | Sub-D 15（母头） |
电缆长度 | 2米 |
(1) V-508.x5：与C-891组合时最大为0.2米/秒(2)插值

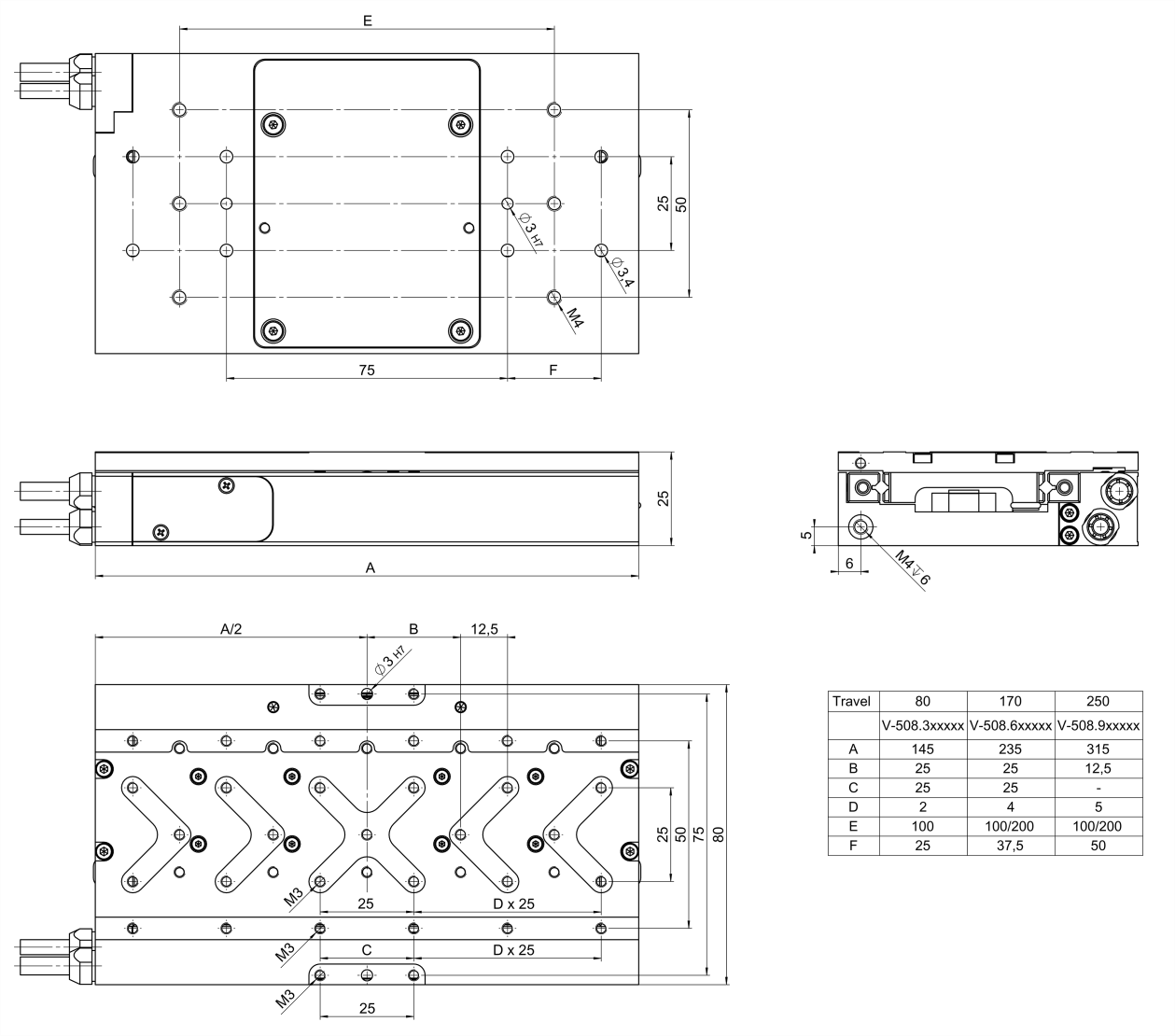

V-508, 尺寸单位为毫米
