——太阳能电池片生产厂商工艺检测的利器
产品概述
标准8度角积分式反射仪又称积分式反射仪、绒面反射率仪和制绒反射率测试仪，其原理是通过漫反射激发电池片，然后通过8度角采用光谱仪检测。所以标准8度角绒面积分式反射仪也简称D8积分式反射仪或者D8反射仪。
辰昶仪器R9000标准8度角积分式反射仪是控制硅晶电池片制绒及镀膜工艺控制的利器，也是提高电池片仪器设备效率的必备仪器，是辰昶仪器在光伏行业针对太阳能电池片生产厂商的工艺检测过程设计和开发的。设计过程中参照了ISO7724 和DIN5033标准。辰昶仪器R9000系列标准8度角积分式反射仪已成为太阳能光伏行业制绒和镀膜环节质量控制的标准检测设备。
目前，辰昶仪器R9000系列标准8度角积分式反射仪为光伏业内测试电池片绒面反射率效率最高的产品。R9000标准8度角积分式反射仪单点测量时间仅为2秒。
同时，R9000-2DMA全自动标准8度角积分式反射仪还提供了精确的两维全自动扫描功能（Mapping），为您全面了解电池片的镀膜质量提供了更加丰富的信息。
产品照片

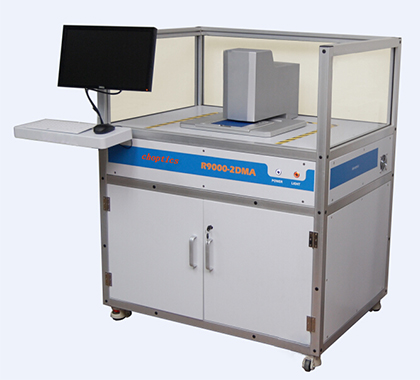

R9000-2DMA全自动标准8度角积分式反射仪
技术参数
项目 | 值 | ||
标准8度角积分式反射仪 | R9000-2DMA | R9000-2DMA+uv | R9000-2DMA+uvt |
156mm X 156mm片： | √ | √ | √ |
125mm X 125mm片： | 可选择 | 可选择 | 可选择 |
全自动两维测量（Mapping）： | √ | √ | √ |
单点测量时间： | ~3秒 | ~3秒 | ~3秒 |
Mapping速度： | ~60秒 | ~60秒 | ~60秒 |
反射率范围： | 0-100% | 0-100% | 0-100% |
波长范围： | 360-1050 nm | 250-1100 nm | 250-1100 nm |
反射率精度： | 0.05% | 0.05% | 0.05% |
重复性： | 0.1% | 0.1% | 0.1% |
膜厚测量： | X | X | √ |
膜厚范围(SiNx)： | - | - | 25-120 nm |
颜色测量： | √ | √ | √ |
测量光斑直径： | 10 mm | 10 mm | 10 mm |
测量模式： | 高品质积分球 | 高品质紫外积分球 | 高品质紫外积分球 |
灯泡寿命(时)： | 6,000 | 3,000 | 3,000 |
另可选购Mapping的路径编辑软件——MappingEdit，用于自定义编辑Mapping路径。
√：有该功能；X无该功能
产品性能
l 高性价比—具有高档检测仪器才有的双光路系统，检测时间仅为传统反射率仪的1/10，能全自动两维扫描（Mapping）。
l 设备简洁——设备非常简洁方便人工操作，容易维护，符合中国光伏工厂实际情况。
l 运行稳定——保障设备稳定运行而无需经常校准。
l 方便维护——结构设计合理，用户不接触设备内部结构，方便技术人员维护。
l 优质服务——免费培训技术人员，48小时迅速故障响应
型号说明
型号 | 说明 | 数量 |
R9000-2DMA | 高效型（热销款） | 1套 |
Morpho R9MA | R9000-2DMA操作软件 | 1套 |
R9000-2DMA+uv | 高配置型 | （选配） |
R9000-2DMA+uvt | 多功能型 | （选配） |
MappingEdit | Mapping路径编辑软件 | （选配） |

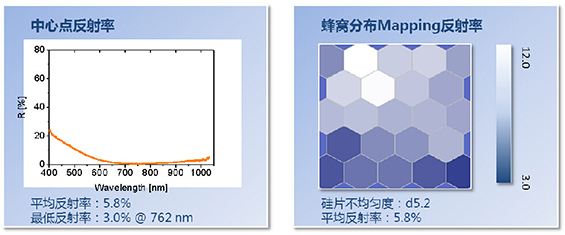

典型案例
案例图
