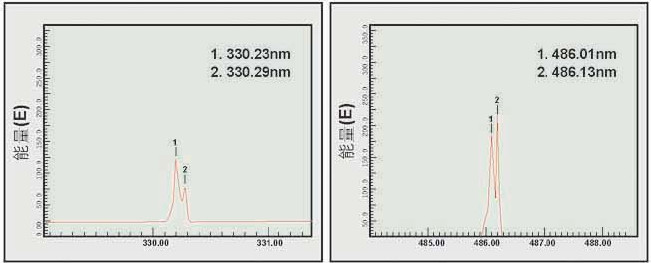

图1 钠光谱主线系：330.23、330.29nm 分辨率0.06nm 图2氢氘光谱巴尔线系的β线，分辨率：0.12nm
WDS-8/8A组合式多功能光栅光谱仪采用了积木组合式结构，双路出射狭缝分别用CCD与光电倍增管接收，进行数据分析，是为基础物理的氢氘实验，钠光谱实验设计的仪器，分辨率可达到0.06nm（如图1、2）。产品主要用于大学物理实验教学和各科研单位作光谱分析之用。
图1 钠光谱主线系：330.23、330.29nm 分辨率0.06nm 图2氢氘光谱巴尔线系的β线，分辨率：0.12nm
实验内容：
1.了解光栅光谱仪的工作原理及应用。
2.掌握利用光栅光谱仪进行测量的技术，测绘不同物质的光谱图。
3.可选加样品池进行精度要求不高的样品透过、反射率测量。
波长范围（nm）
光电倍增管200-800，CCD接收300-900
光栅条数（L/mm）
1200
波长准确度（nm）
±0.4
波长重复性（nm）
≤0.2
分 辨 率（nm）
≤0.12（氢氘光谱主线系：360nm、360.12nm）
狭 缝（mm）
0-2连续可调，示值0.01mm/格
杂 散 光（%T）
≤0.1
单色仪焦距（mm）
500
相对孔径
D/F=1/7
接收单元
光电倍增管、CCD
主机接口
USB2.0
外形尺寸（mm）
530*330*220
重 量（kg）
28
数据软件包
标配专用软件
软件功能
光谱扫描、数据处理（刻度扩展、局部放大、峰值显示、读取数据、光谱平滑、光谱微分和光谱运算等）、波长线性校正等
