特点:
● 偏移量250MHz 到>9.5GHz
● 偏移频率稳定性取决于外部参考信号
● 主从激光器之间真正的相位一致性
● 为快速跳频提供前向馈送
● 用户可调伺服环路参数
● 计算机控制偏移
● 内置斜坡发生器
应用:
● 冷原子物理
● 频率梳
● 原子钟
● 惯性导航
● 重力测量
● 量子计算与密码学
● 电磁感应透明
● 频标的腔穴传递

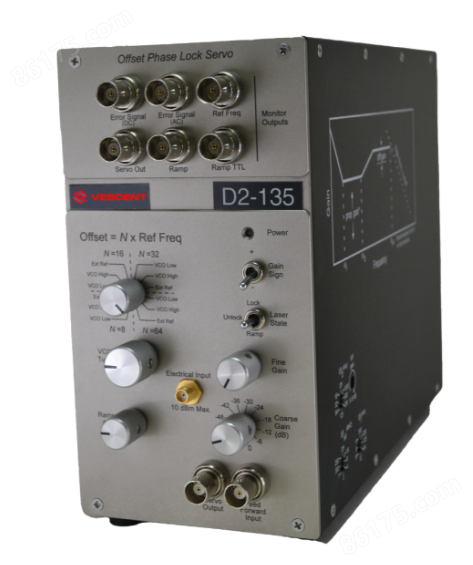

D2-135偏移锁相伺服器(OPLS)设计用于精密控制和迅速调节两激光器间的频率失谐。通过相位/频率检测器和可调参数PID环路滤波器,可以快速地对从激光器进行调节。D2-135在主从激光器之间提供了紧密的锁相。
D2-135与D2-150外差模块和D2-160拍音探测器一起工作。D2-150中主从激光交叠,将光拍音送入多模光纤,然后传输到D2-160,再转换为电拍音,zui 后 传输到D2-135。The D2-135 OPLS提供了真正的相位锁,具有方便的大捕获范围的频率锁定。偏移锁定激光器是两个(或者更多)jue 对 频率锁的良好替代品,既包括微秒调谐能力还包括主从激光之间的一致性。
D2-135偏移锁相伺服的典型配置如下所示。主激光和从激光在D2-150外差模块中产生光学拍音,从而将它发射到光纤中。拍音由D2-160快速光电探测器转换为电信号,该光探测器将其传递到D2-135。分频的拍音(÷N)与板载压控振荡器(VCO)或外部参考生成的参考混合在一起。误差信号由环路滤波器处理,用于将从激光驱动到主激光器真正的相位锁。
