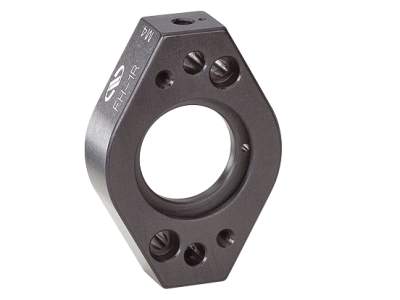

型号：FH-1R 光学滤光片安装架，可堆叠，直径为 1.0 英寸的光学器件

FH-1R可堆叠式滤光片支架为安装1（25.4毫米）英寸直径的圆形滤光片提供了一种方便，经济的系统。该安装系统由一个带螺纹的固定器和一个Delrin固定环组成，可牢固，轻柔地固定光学元件。此外，FH-1R在支架的上下表面上有一组M3螺纹孔和通孔，以便于堆叠 每个安装座随附两个M3螺钉。支架带有8-32和M4螺纹安装孔，可将其安装在英制和公制SP和MSP系列立柱以及PS系列基座立柱上。支架的前部还有两个通孔，可用于端面安装或与螺杆（未提供）一起使用，以形成低成本的光学系统。

技术参数：

滤光片形状：Round

滤光片直径：25.4 mm

zui 大 厚度：8 mm

滤光片数量：1

Retaining Ring：A-1.25-1RR

Retaining Ring Thread：1.063-20

机制：Retaining Ring

安装螺纹：8-32 and M4

材料：Anodized Aluminum

滤光片尺寸（圆形或正方形）：25.4 mm


型号：FH-2R 光学滤光片安装架，可堆叠，直径为 2.0 英寸的光学器件

FH-2R可堆叠式滤光片支架为安装2.0英寸直径的圆形滤光片提供了一种方便，经济的系统。该安装系统由一个带螺纹的固定器和一个Delrin固定环组成，可牢固，轻柔地固定光学元件。另外，FH-2R在支架的上下表面上有一组M3螺纹孔和通孔，以便于堆叠。每个安装座随附两个M3螺钉。支架带有8-32和M4螺纹安装孔，可将其安装在英制和公制SP和MSP系列立柱以及PS系列基座立柱上。支架的前部还有两个通孔，可用于端面安装或与螺杆（未提供）一起使用，以形成低成本的光学系统。

技术参数：

滤光片形状：Round

滤光片直径：50.8 mm

zui 大 厚度：8 mm

滤光片数量：1

Retaining Ring：LH2-T-RR

Retaining Ring Thread：2.063-20

机制：Retaining Ring

安装螺纹：8-32 and M4

材料：Anodized Aluminum

滤光片尺寸（圆形或正方形）：50.8 mm

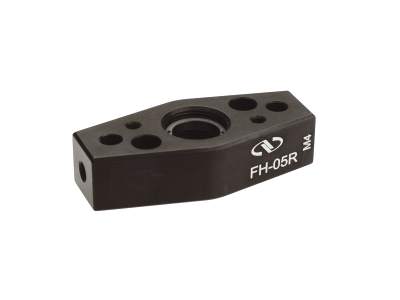

型号：FH-05R 光学滤光片安装架，可堆叠，直径为 0.5 英寸的光学器件

FH-05R可堆叠式滤光片支架为安装直径为0.5英寸（12.7毫米）的圆形滤光片提供了一种方便，经济的系统。 该安装系统由一个带螺纹的固定器和一个Delrin固定环组成，可牢固，轻柔地固定光学元件。此外，FH-05R在支架的上下表面上设有一组M3螺纹孔和通孔，以便于堆叠。每个安装座随附两个M3螺钉。支架带有8-32和M4螺纹安装孔，可将其安装在英制和公制SP和MSP系列立柱以及PS系列基座立柱上。支架的前部还有两个通孔，可用于端面安装或与螺杆（未提供）一起使用，以形成低成本的光学系统。

技术参数：

滤光片形状：Round

滤光片直径：12.7 mm

zui 大 厚度：8.8 mm

滤光片数量：1

Retaining Ring：MLH-0.5-RR

Retaining Ring Thread：0.546-32

机制：Retaining Ring

安装螺纹：8-32 and M4

材料：Anodized Aluminum

滤光片尺寸（圆形或正方形）：12.7 mm

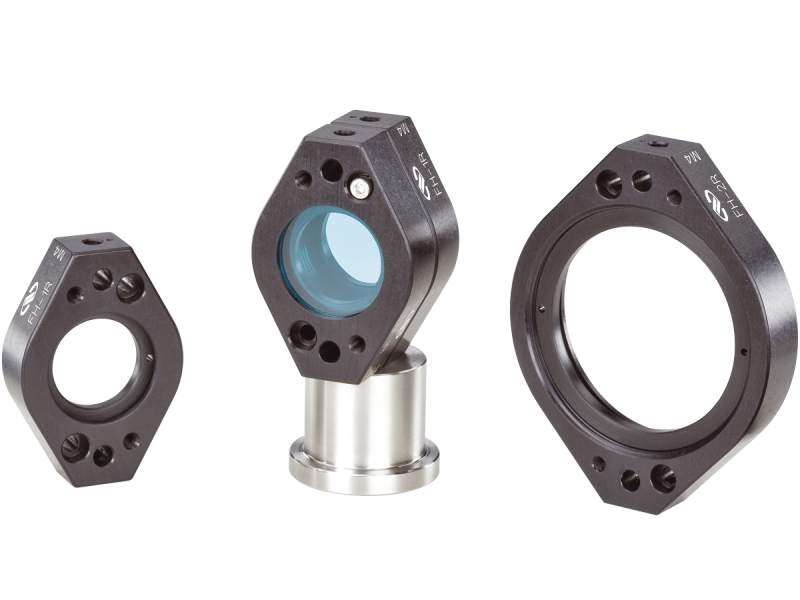

我们的 FH-R 系列光学滤光片调整架/镜架提供方便、经济的压圈系统，用于安装 0.5 英寸、1.0 英寸和 2.0 英寸直径的滤光片。


Delrin 压圈滤光片安装

安装系统含有带 Delrin 压圈的螺纹支架，可轻松而牢固地固定光学滤光片。Delrin 环可防止光学元件受损，同时使滤光片与安装面 an 全 对准。

支持多滤光片选件的可堆叠设计

FH-R 系列光学滤光片调整架具有一组位于调整架上表面和下表面的 M3 螺纹孔和间隙孔，便于堆叠。可借此创建多滤光片元件组件。每个调整架附带两个 M3 螺丝。滤光片调整架的前部还有两个间隙孔，可用于面安装或与螺纹杆（未提供）一起使用，以组成低成本的光学滤光片系统。

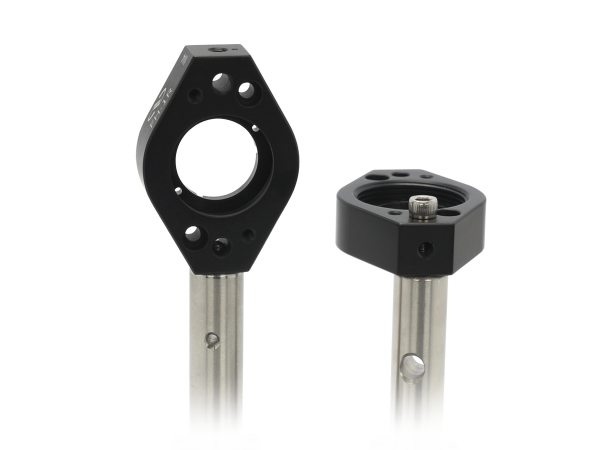

垂直或水平安装

FH-R 系列调整架在顶部和底部带有 8-32 和 M4 的螺纹安装孔，用于在英制或公制光学接杆和基座上进行立柱安装。面板上的M3孔之间是8-32（M4）的通孔，可用于水平安装。
