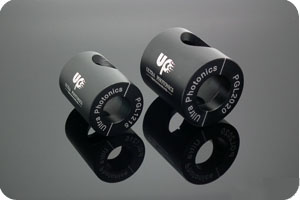

格兰激光棱镜是由两片双折射晶体制成的偏光器件，中间采用空气隙结构。此棱镜是格兰泰勒棱镜的升级，带有逃逸窗口，适用于强激光系统。
产品特点：
●空气隙
●带宽覆盖紫外，可见和中红外
● 接近布儒斯特切割角
●高偏振度
●两个逃逸窗口，适用于大功率激光
|
格兰激光棱镜是由两片双折射晶体制成的偏光器件，中间采用空气隙结构。此棱镜是格兰泰勒棱镜的升级，带有逃逸窗口，适用于强激光系统。
| |
产品特点： | |
| 材料: | a-BBO, Calcite or YVO 4 |
| 波长范围: | a-BBO: 200～3500 nm, Calcite: 350～2300 nm, YVO 4 : 500～4000 nm |
| 消光比: | Calcite:<5x10-5 ; a-BBO:<5x10-6 ; YVO 4 :<5x10-6 |
| 表面质量: | 20 / 10 |
| 平行度: | <1 arc Min |
| 光束背离: | < 3 arc minutes |
| 波前畸变: | λ /4@633nm |
| 损伤阈值: | >500 MW/cm2 |
| 镀膜: | 单层 MgF2 |
| 支架: | 硬铝，氧化发黑 |
1. a-BBO 格兰激光棱镜
| 型号. | 使用波段 | 消光比 | 视场角 | 通光孔径 φa (mm) | 外径 φd (mm) | 长度 L (mm) |
| PGL1206 | 200-300nm | <5x10-6 | >6.0° | 6.0 | 15.0 | 29.0 |
| PGL1208 | 8.0 | 25.4 | 31.0 | |||
| PGL1210 | 10.0 | 25.4 | 31.0 | |||
| PGL1212 | 12.7 | 25.4 | 38.6 | |||
| PGL1215 | 15.0 | 30.0 | 48.9 | |||
| PGL1306 | 300-700nm | <5x10-6 | >6.0° | 6.0 | 15.0 | 25.0 |
| PGL1308 | 8.0 | 25.4 | 25.0 | |||
| PGL1310 | 10.0 | 25.4 | 26.0 | |||
| PGL1312 | 12.0 | 25.4 | 27.0 | |||
| PGL1315 | 15.0 | 30.0 | 33.4 | |||
| PGL1320 | 20.0 | 38.0 | 43.6 | |||
| PGL1706 | 700-3000nm | <5x10-6 | >6.0° | 6.0 | 15.0 | 23.0 |
| PGL1708 | 8.0 | 25.4 | 24.7 | |||
| PGL1710 | 10.0 | 25.4 | 25.9 | |||
| PGL1712 | 12.0 | 25.4 | 27.0 | |||
| PGL1715 | 15.0 | 30.0 | 33.4 | |||
| PGL1720 | 20.0 | 38.0 | 43.6 |
2. 冰洲石格兰激光棱镜
| 型号. | 使用波段 | 消光比 | 视场角 | 通光孔径 φa (mm) | 外径 φd (mm) | 长度 L (mm) |
| PGL2006 | 350-2300nm | <5x10-5 | >7.7° | 6.0 | 15.0 | 21.0 |
| PGL2008 | 8.0 | 25.4 | 24.5 | |||
| PGL2010 | 10.0 | 25.4 | 26.2 | |||
| PGL2012 | 12.7 | 25.4 | 27.5 | |||
| PGL2015 | 15.0 | 30.0 | 33.3 | |||
| PGL2020 | 20.0 | 38.0 | 42.3 |
3. Yvo4 格兰激光棱镜
| 型号. | 使用波段 | 消光比 | 视场角 | 通光孔径 φa (mm) | 外径 φd (mm) | 长度 L (mm) |
| PGL3006 | 500～4000nm | <5x10-6 | ＞6.5° | 6.0 | 15.0 | 18.0 |
| PGL3008 | 8.0 | 25.4 | 20.0 | |||
| PGL3010 | 10.0 | 25.4 | 23.0 | |||
| PGL3012 | 12.7 | 25.4 | 19.0 | |||
| PGL3015 | 15.0 | 30.0 | 26.0 | |||
| PGL3020 | 20.0 | 38.0 | 29.0 |
