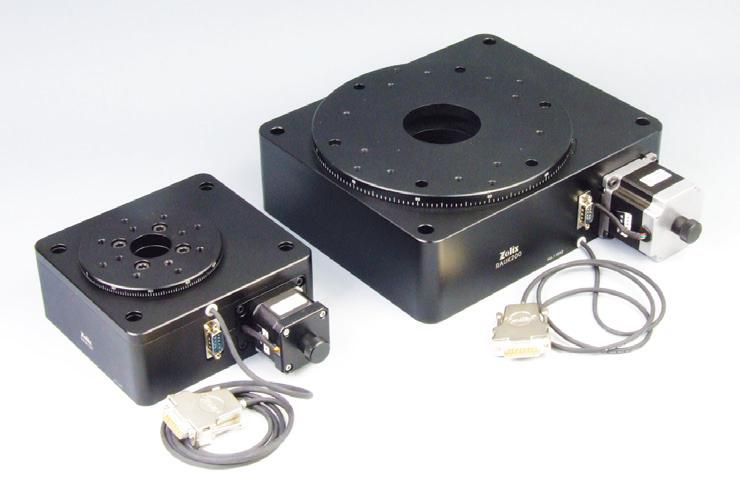

RAuK系列超高精密电动旋转台
说明：
RAuK 系列超高精密电动旋转台是卓立汉光在RAK 系列旋转台的基础上，内置了进口圆光栅，实现了360°全闭环的超高精密旋转台，闭环分辨率可达1.8″ (RAuK100) 或1.2″ (RAuK200)。该系列产品已通过多方用户的测试( 如哈工大、北航等)，主要应用于需要超高角度定位的应用领域，如： 卫星定位跟踪系统、超高精密多维扫描测量、超精密的激光加工等。
特点：
内置进口超高精密圆光栅，提供超高闭环分辨率
使用精研蜗轮蜗杆传动，实现超高定位性能
采用进口超高等级交叉滚柱轴环，具有超高运动性能
标配二相步进电机，稳定、可靠

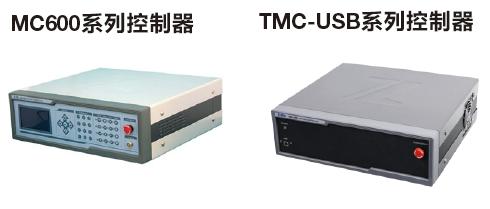

RAuK系列超高精密电动旋转台关联产品：

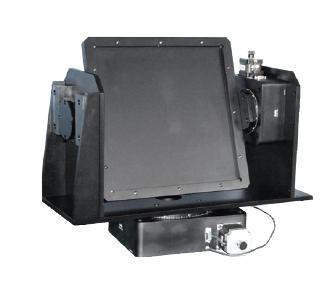

RAuK系列超高精密电动旋转台应用举例：
RAuK系列超高精密电动旋转台选型表：
型号 | RAuK100 | RAuK200 | ||
8细分开环分辨率(°) | 0.00125 | |||
闭环分辨率(″) | 1.8 | 1.2 | ||
传动比 | 180:1 | |||
最大速度(°/s) | 25 | |||
重复定位精度(°) | ﹤0.005 | |||
径向跳动((μm) | ﹤15 | ﹤10 | ||
轴向跳动((μm) | ﹤15 | ﹤10 | ||
步进电机(步距角) | 42(1.8°) | 57(1.8°) | ||
工作电流(A) | 1.7 | 2.4 | ||
中心负载(Kg) | 30 | 50 | ||
接线图：反向（逆时针）旋转时，遇到零位开关会停止，正向可连续旋转
光栅尺接线图：
