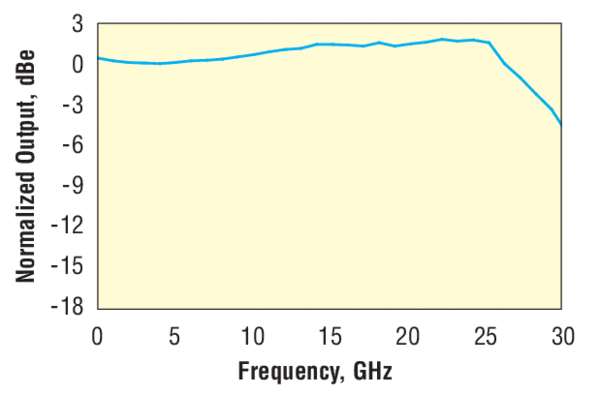

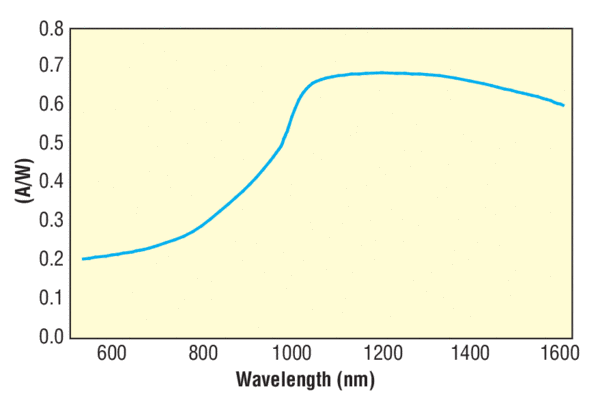

The 1414-50 High Speed Multimode Fiber-Optic Detector shows a flat response in both amplitude and phase up to 25 GHz and are optimized for frequency-domain applications. The high-sensitivity near-IR photodetector uses a 25 μm diameter back-illuminated InGaAs Schottky photodiode with a peak responsivity of 0.5 A/W at 1300 nm. The active layer is twice as thick as in our ultrahigh-speed Model 101X module, producing a 50% greater responsivity over its 850 to 1630 nm wavelength range. The conversion gain with a 50 Ω load is 14 V/W. It has an FC 50.0 μm multimode input.

• 探测器材料

  InGaAs

• 探测器直径

  0.021 mm

• 探测器类型

  Schottky

• 波长范围

  850-1630 nm

• 3 dB 带宽

  DC to 25 GHz

• 最大转换增益

  11 V/W

• 响应度

  0.6 A/W

• 光纤接头

  FC/UPC

• 光纤类型

  50 µm Multimode

• 上升时间

  14 ps

• NEP

  40 pW/√Hz

• 饱和功率

  2 mW

• 输出接头

  Wiltron K

• 输出阻抗

  50 Ω

• 直流偏置监测带宽

  50 kHz

• 直流偏置监测增益

  1 V/mA

• 电源要求

  Internal 9-V battery

1414-50高速多模光纤探测器在振幅和相位高达25ghz的情况下均表现出平稳响应，并针对频域应用进行了优化。高灵敏度近红外线光电探测器使用25μm直径黑色背景InGaAs肖特基光电二极管峰值响应率为0.5 a / W 1300海里。活性层的厚度是超高速模型101X模组的两倍，在850 ~ 1630 nm波长范围内产生50%以上的响应。的转换获得50Ω负载14 V / W。它有一个50.0 FCμm多模输入。
