量子级联激光器
量子级联激光器
长波红外在单模光纤内转播
关键特性：
● 适用于整个中红外波段
●
长红外波范围内的单模传输
● 滤去非高斯光束
● 高耦合效率(> 90%)
● 高功率(>10W)
● 无末端反射
● 无包层模式

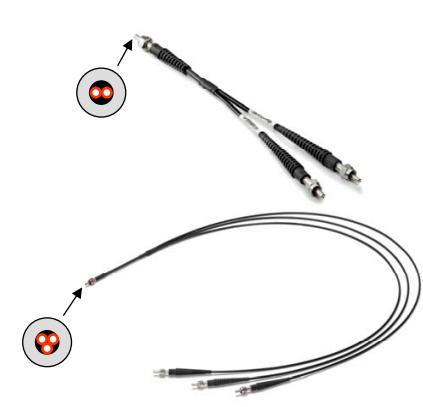

多头光纤
自定义配置： |
可选SMA或FC连接器 |
一束多头的光纤 |
| 与量子级联(QC)激光器的直接耦合 |
| 与特殊应用镜片的对准和聚焦 |
| 中空孔径 | 200 µm | 300 µm | 500 µm | 750 µm | 1000 µm | 说明 |
| 直线损耗 | 4 dB/m | 1 dB/m | 0.5 dB/m | 0.2* dB/m | 0.1* dB/m | *弯曲增加损耗 |
| 单模范围 | > 5 µm | > 8 µm | > 12 µm | ---- | ---- | 多模不在范围内 |
| 数值孔径at10µm | 0.05 | 0.04 | 0.03 | 0.03 | 0.03 | 低光束发散角 |
| 最小弯曲半径 | 3 cm | 3 cm | 5 cm | 7 cm | 10 cm | |
| 传输范围 | MW，MW/LW，LW | 订购时可指定 | ||||
标准传输范围：MV=2.5~12µm；MW/LW=5.0~12µm；LW=7.0~18µm 其他波长包括：紫外光，可见光，太赫兹 | ||||||

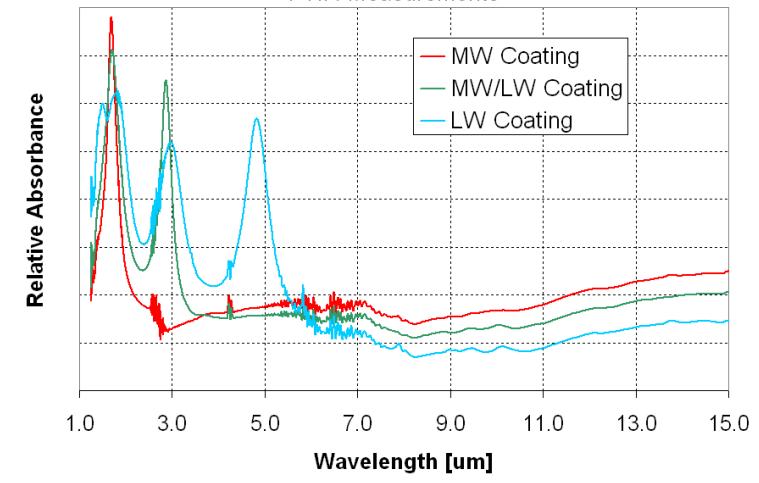

FTIR光谱分析
自定义配置： |
特别光纤尺寸 |
根据不同波长针对性镀膜 |
其他波长包括：紫外光，可见光，太赫兹(THz) |
