型号 | C10029-01 |
光电探测器 | 图像增强器+ BT-CCD线阵图像传感器 |
波长范围 | 200 nm to 860 nm |
感光器件通道数 | 900 ch |
像元尺寸 | 24 μm to 2.928 mm① |
制冷温度 | -15 ℃① |
读出噪声 | 16 electrons① |
暗电流 | 75 electrons/scan (-15 ℃: 20 ms)① |
曝光时间 | 19 ms to 64 s |
门时间 | ≧10 ns② |
门重复率 | ≦200 kHz |
A/D分辨率 | 16 bit |
光谱仪类型 | Czerny-Turner type |
F 值 | 4 |
波长分辨率 | <3 nm③ |
光纤接收面积 | φ1 mm |
光纤类型 | Bundled fiber φ12 mm SUS tube |
光纤长度 | 1.5 m |
外部触发输入 | TTL电平/高阻抗 |
接口 | USB 2.0④ |
电源 | AC100 V to AC240 V,50 Hz/60 Hz |
①不包括图像增强器的特性
②门时间由外部门宽控制
③由汞氩原子束(mercury and argon atomic beams)验证.
④1.5 m长光缆属标准配置。
特性
•光谱仪、光电探测器和电源在同一紧凑单元中
•实时测量(多波长同步测量成为可能)
•采用光纤而易于测量
•光谱响应和波长特性已校准
•适应大范围变化

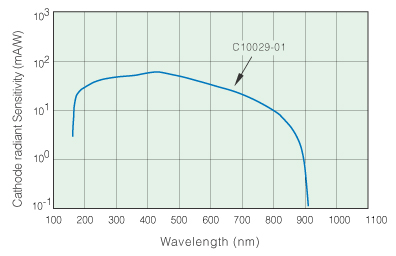

光谱响应
测量
●标准测量(Standard Measurements) 最基本的测量模式。 应用:光源发射谱、荧光谱、等离子体发光谱等 ●反射测量(Relective Measurements) 获取光谱反射率的测量模式 应用:光纤、薄膜等的反射率测量 ●透过率和吸收率测量(Transmittance and Absorption Measurements) 获取光谱透过率和吸收率的测量模式 应用:光纤、薄膜、溶液等透过率和吸收率测量 ●色度测量(Chromaticity Measurement,光源色彩) 获取发光二极管的光源色彩的测量模式 应用:照明光源、LED等的色彩评估 ●色度测量(Chromaticity Measurement,物体色彩) 获得物体反射光或透射光的色彩的测量模式 应用:油漆、织物、印刷品等的色彩评估
|
---|

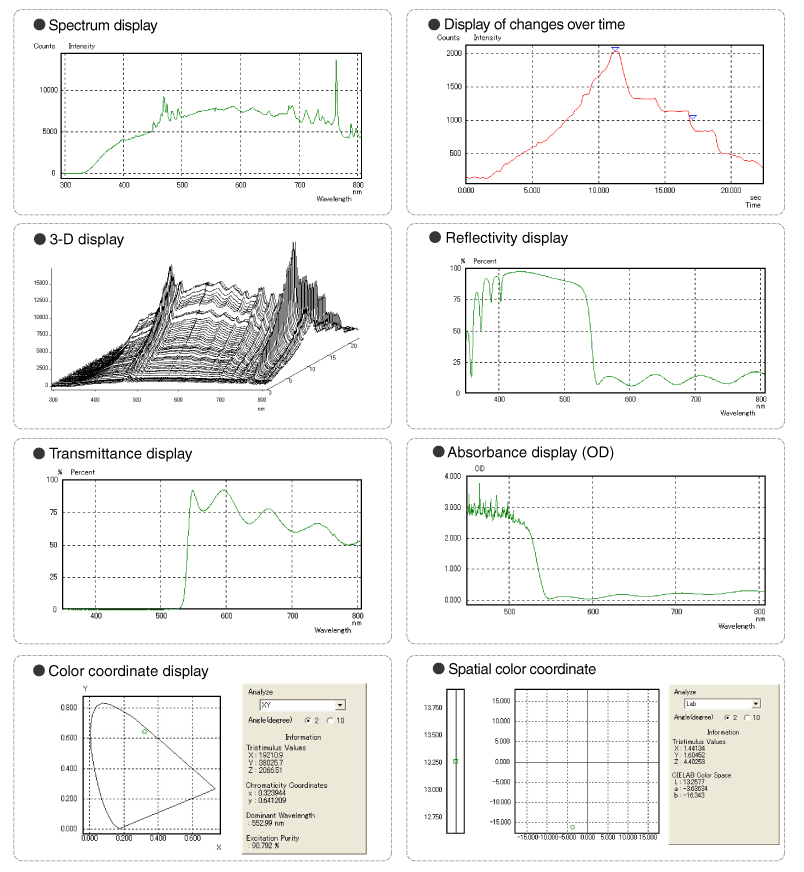

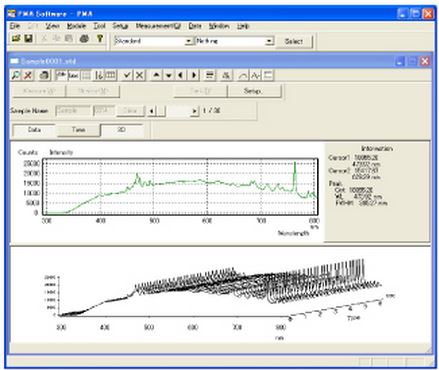

显示

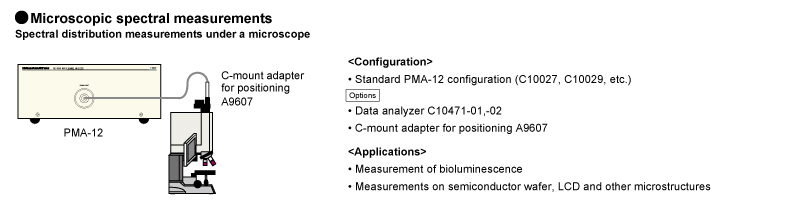

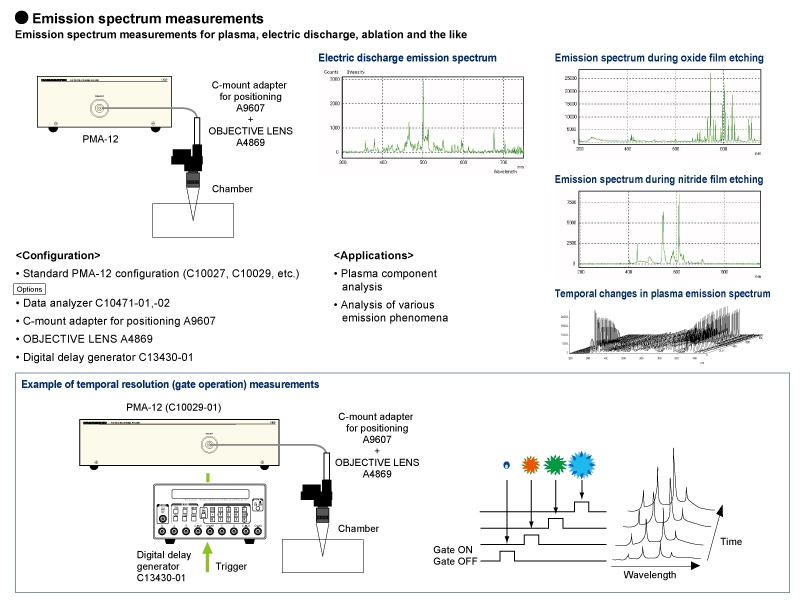

应用示例

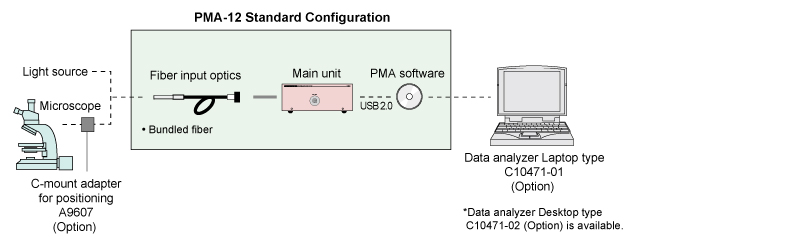

构造

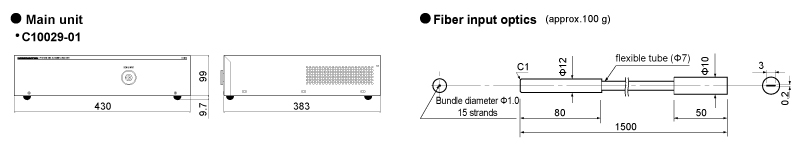

外形尺寸(单位:mm)
