光学性质

理化性质

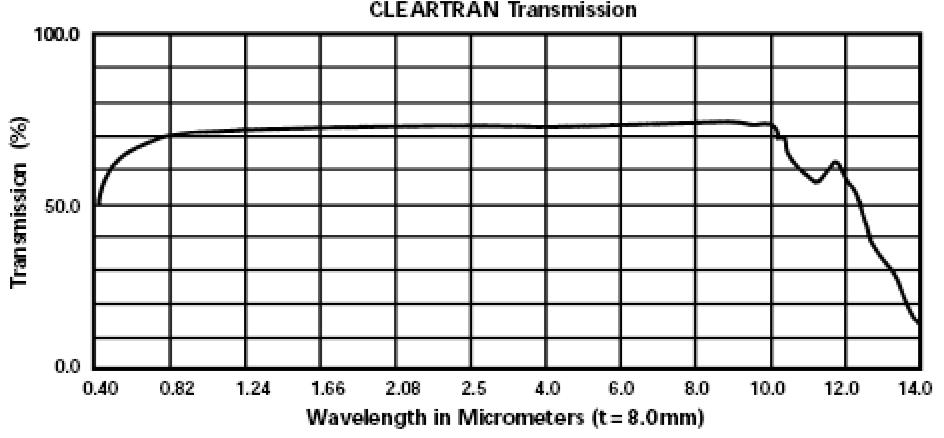

透过波长范围

(t  =6mm)

0.37μm-14μm

晶体结构

立方体

折射率不均匀性

<span style=font-family:; =>Dn / n

<20  x 10^-6 @ 0.6328μm

密度

（g.cm^-3 @ 298K）

4.09

吸收系数（1 / cm）

电阻率（Ω . cm）

~10¹³

6.0  x 10^-4 @ 1.3μm

化学纯度（%）

99.9996

1.0  x 10^-3 @ 2.7μm

Knoop硬度

（kg / mm²）

160

6.0  x 10^-4 @ 3.8μm

抗弯曲强度（Mpa）

75

6.0  x 10^-3 @ 9.27μm

杨氏模量（Gpa）

74.5

2.0  x 10^-1 @ 10.6μm

泊松比

0.28

折射率温度系数（平均值）

dn  / dT(1 / K, 298-358K)

热膨胀系数（1 / K）

5.43  x 10^-5 @ 0.6328μm

6.3  x 10^-6 @ 273K

4.21  x 10^-5 @ 1.15μm

7.0  x 10^-6 @ 373K

3.87  x 10^-5 @ 3.39μm

7.5  x 10^-6 @ 473K

热导率（J / K.m.s）

28.4  @ 296K

热容量（J / g.K）

0.474  @ 273K

折射率表n(20˚C)

折射率温度系数，dn/dT(10^-5/K)

波长

（um）

折射率（n）

波长（um）

折射率（n）

温度（C）

1.15（um）

3.39（um）

10.6（um）

0.4047

2.54515

1.1287

2.28485

-180

3.5

2.8

2.7

0.4358

2.48918

1.5296

2.27191

-160

3.7

3.1

3.0

0.4678

2.44915

2.0581

2.26442

-140

3.8

3.3

3.3

0.4800

2.43691

3.000

2.25772

-120

4.0

3.5

3.5

0.5086

2.41279

3.500

2.25498

-100

4.1

3.7

3.7

0.5461

2.38838

4.000

2.25231

-80

4.2

3.9

3.8

0.5876

2.36789

4.500

2.24955

-60

4.3

4.0

3.9

0.6438

2.34731

5.000

2.24661

-40

4.4

4.1

4.0

0.6678

2.34033

8.000

2.22334

-20

4.5

4.1

4.0

0.7065

2.33073

9.000

2.21290

0

4.5

4.2

4.1

0.7800

2.31669

10.000

2.20084

20

4.6

4.2

4.1

0.7948

2.31438

11.250

2.18317

40

4.6

4.3

4.1

0.8521

2.30659

12.000

2.17101

60

4.7

4.3

4.1

0.8943

2.30183

13.000

2.15252

80

4.7

4.3

4.1

1.0140

2.29165

100

4.7

4.3

4.2

120

4.8

4.4

4.2

140

4.8

4.4

4.3

160

4.8

4.4

4.4

180

4.9

4.5

4.5

200

5.0

4.6

4.7

激光损伤值：10.6μm脉冲激光

脉冲宽度=15μs

入射方式

损伤值（J / cm²）

正入射

20

布鲁斯特角入射

20
