进口CVD硒化锌（ZnSe）
CVD硒化锌（ZnSe）是一种光学惰性材料，具有纯度高、环境适应能力强、易于加工等特点。它的光传输损耗小，具有很好的透光性能。是高功率CO2激光光学元件的首选材料。由于该红外材料的折射率均匀性和一致性很好，也是目前红外（FLIR）热成像系统中保护窗口和光学元件的理想材料。同时，该材料还广泛应用于医学和工业热辐射测量仪和红外光谱仪中的窗口和透镜。

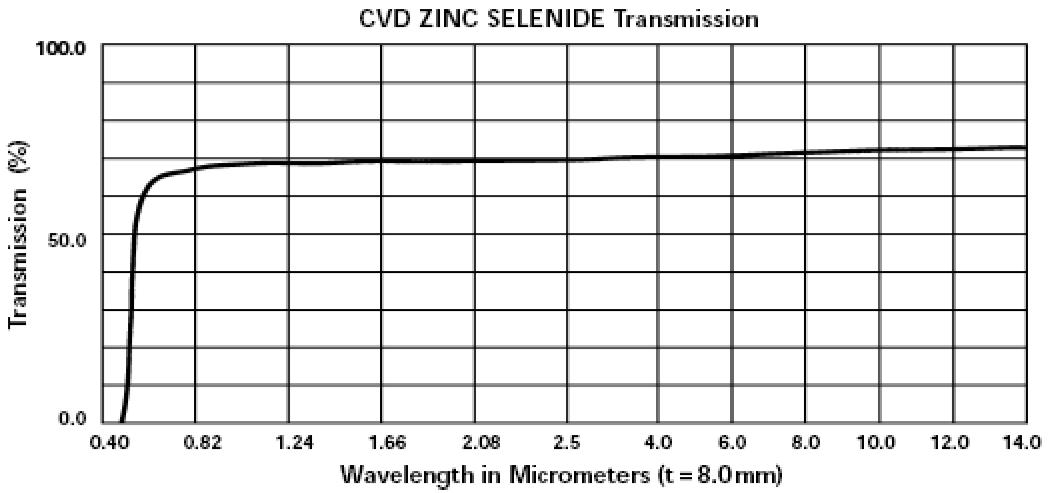

透过率曲线：
光学性质 | 理化性质 | ||||||||||
透过波长范围 (t =6mm) | 0.5μm-22μm | 晶体结构 | 立方体 | ||||||||
折射率不均匀性 <span style=font-family:; =>D | |||||||||||
n / n
<3 x 10-6 @ 0.6328μm | 密度 （g.cm-3 @ 298K） | 5.27 | |||||||||
吸收系数（1 / cm） | 电阻率（Ω . cm） | ~1012 | |||||||||
5.0 x 10-3 @ 1.3μm | 化学纯度（%） | 99.9996 | |||||||||
7.0 x 10-4 @ 2.7μm | Knoop硬度 （kg / mm2） | 110 | |||||||||
4.0 x 10-4 @ 3.8μm | 抗弯曲强度（Mpa） | 55 | |||||||||
4.0 x 10-4 @ 5.25μm | 杨氏模量（Gpa） | 67.2 | |||||||||
5.0 x 10-4 @ 10.6μm | 泊松比 | 0.28 | |||||||||
折射率温度系数（平均值） dn / dT(1 / K, 298-359K) | 热膨胀系数（1 / K） | ||||||||||
1.07 x 10-4 @ 0.6328μm | 7.1 x 10-6 @ 273K | ||||||||||
7.0 x 10-5 @ 1.15μm | 7.8 x 10-6 @ 373K | ||||||||||
6.2 x 10-5 @ 3.39μm | 8.3 x 10-6 @ 473K | ||||||||||
6.1 x 10-5 @ 10.6μm | 热导率（J / K.m.s） | 18.0 @ 298K | |||||||||
| 热容量（J / g.K） | 0.339 @ 298K | |||||||||
|
| ||||||||||
折射率表n(20˚C) | 折射率温度系数，dn/dT(10-5/K) | ||||||||||
波长 （um） | 折射率（n） | 波长（um） | 折射率（n） | 温度（C） | 0.6328（um） | 1.15（um） | 3.39（um） | 10.6（um） | |||
0.54 | 2.6754 | 7.40 | 2.4201 | -180 | 7.6 | 5.4 | 5.0 | 4.9 | |||
0.58 | 2.6312 | 7.80 | 2.4183 | -160 | 8.2 | 5.7 | 5.2 | 5.1 | |||
0.62 | 2.5994 | 8.20 | 2.4163 | -140 | 8.7 | 6.0 | 5.4 | 5.4 | |||
0.66 | 2.5755 | 8.60 | 2.4143 | -120 | 9.1 | 6.3 | 5.6 | 5.5 | |||
0.70 | 2.5568 | 9.00 | 2.4122 | -100 | 9.4 | 6.5 | 5.8 | 5.7 | |||
0.74 | 2.5418 | 9.40 | 2.4100 | -80 | 9.7 | 6.6 | 5.9 | 5.8 | |||
0.78 | 2.5295 | 9.80 | 2.4077 | -60 | 10.0 | 6.7 | 6.0 | 5.9 | |||
0.82 | 2.5193 | 10.20 | 2.4053 | -40 | 10.2 | 6.8 | 6.1 | 6.0 | |||
0.86 | 2.5107 | 10.60 | 2.4028 | -20 | 10.3 | 6.9 | 6.1 | 6.0 | |||
0.90 | 2.5034 | 11.00 | 2.4001 | 0 | 10.5 | 7.0 | 6.2 | 6.1 | |||
0.94 | 2.4971 | 11.40 | 2.3974 | 20 | 10.6 | 7.0 | 6.2 | 6.1 | |||
0.98 | 2.4916 | 11.80 | 2.3945 | 40 | 10.7 | 7.0 | 6.2 | 6.1 | |||
1.00 | 2.4892 | 12.20 | 2.3915 | 60 | 10.8 | 7.1 | 6.3 | 6.1 | |||
1.40 | 2.4609 | 12.60 | 2.3883 | 80 | 10.9 | 7.1 | 6.3 | 6.2 | |||
1.80 | 2.4496 | 13.00 | 2.3850 | 100 | 11.0 | 7.2 | 6.3 | 6.2 | |||
2.20 | 2.4437 | 13.40 | 2.3816 | 120 | 11.1 | 7.2 | 6.4 | 6.3 | |||
2.60 | 2.4401 | 13.80 | 2.3781 | 140 | 11.3 | 7.3 | 6.4 | 6.3 | |||
3.00 | 2.4376 | 14.20 | 2.3744 | 160 | 11.5 | 7.4 | 6.5 | 6.4 | |||
3.40 | 2.4356 | 14.60 | 2.3705 | 180 | 11.8 | 7.6 | 6.6 | 6.6 | |||
3.80 | 2.4339 | 15.00 | 2.3665 | 200 | 12.1 | 7.8 | 6.7 | 6.7 | |||
4.20 | 2.4324 | 15.40 | 2.3623 | 激光损伤值：10.6μm脉冲激光 脉冲宽度=15μs | |||||||
4.60 | 2.4309 | 15.80 | 2.3579 | ||||||||
5.00 | 2.4295 | 16.20 | 2.3534 | ||||||||
5.40 | 2.4281 | 16.60 | 2.3487 | ||||||||
5.80 | 2.4266 | 17.00 | 2.3438 | ||||||||
6.20 | 2.4251 | 17.40 | 2.3387 | ||||||||
6.60 | 2.4235 | 17.80 | 2.3333 | 入射方式 | 损伤值（J / cm2） | ||||||
7.00 | 2.4218 | 18.20 | 2.3278 | 正入射 | 20 | ||||||
|
|
|
| 布鲁斯特角入射 | 15 | ||||||
