The CONEX-NSR1, with an integrated iPP stepper motor controller, is an economical and versatile rotary positioner for use as a filter wheel, a neutral density rotator, polarized optic rotator, flipper mount or basic rotation platform. It features a 1" threaded aperture, retaining ring and internal reference surface for 25.4 mm optics, a 1-° step resolution, and up to 120 °/s speed. The NSR1 serves as a base unit, and can be used as a rotator for 25.4 mm optics.

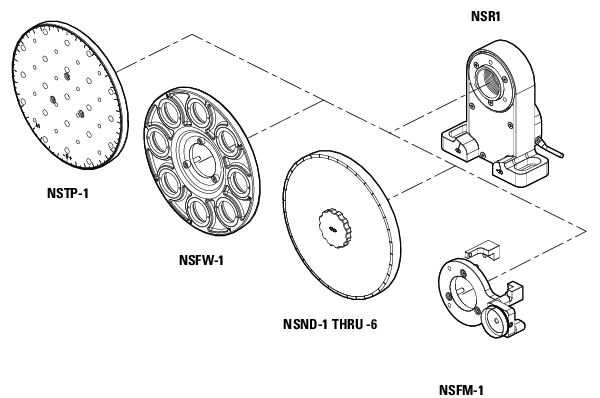

Accessories are also available, including a filter wheel (NSFW-1) for up to 8 - 25.4 mm optics, a 127 mm diameter variable ND filter adapter (NSND), a tooling plate (NSTP-1) featuring an array of tapped holes, and a unique set of adapters to transform the rotator into a motorized flipper mount (NSFM-1).


Free filter indexing software and instructions can be downloaded. It requires the NSFW-1 attachment.


Power Supply and cables are sold separately.

• 行程范围

  360°

• 驱动方式

  2-phase stepper

• 位移台类型

  NSR1

• 最大速度

  120°/s

• 最大扭矩

  0.06 Nm

• 最小位移增量

  1.0°

• 双向重复精度，典型值

  ±1.5°

• 摆动（典型值）

  ±300 µrad

• 减速轮

  7.5:1

• 反馈

  Open-loop, no encoder

• 轴承

  Ball Bearings

• 电缆长度

  3 m

• 驱动机制

  Belt

• 材料

  Aluminum

• 孔径

  25.7 mm

• 计算机接口

  USB

• 重量

  0.4 kg

• MTBF

  20,000 h (25% load, 10% duty cycle)

• RoHS

  Compliant

CONEX-NSR1采用集成iPP步进电机控制器，是一种经济、多功能的旋转定位器，可作为过滤轮、中性密度旋转器、偏振光学旋转器、鳍片安装或基本旋转平台使用。特性1”螺纹孔,扣环和内部参考表面25.4毫米光学、1 -°一步决议,和120°/ s的速度。NSR1作为一个基本单元，可以用作25.4毫米光学的旋转器。

配件也可以,包括滤光轮(NSFW-1)长达8 - 25.4毫米光学、127毫米直径可变ND滤波器适配器(NSND),工装板(NSTP-1)以一个数组的螺纹孔,和一组独特的适配器将旋转成一个机动鳍山(NSFM-1)。

免费的过滤索引软件和说明可以下载。需要NSFW-1附件

电源和电缆是分开销售的。
