高分辨率CCD光束剖面分析仪 实时光束传播特性和波前分析 一次聚焦测量M2

一体化DWC光束剖面分析仪结构紧凑，体积小，在一个面单点取样就可对光束传播特性进行分析。

由于它能够在极高分辨率的情况下测量瞬间强度和相位数据，因此可以在任意位置测量光束形状和光强分布，而不需要移动照相机。所有激光的关键参数，例如能量分布和光束传播参量等都可以直接测量，不需要购买额外的元器件。

照相机与测量软件，配合单次聚焦的测量方法可以获得光束传播特性参数，比如M2，发散角，斜率，任意XY平面的能量分布。

用户可以沿着Z光轴移动照相机，并用肉眼观察来进行实时调节，在调节过程中，束腰的图像和2D/3D强度剖面图都可以很容易的提取出来。

典型应用：
1. 光束和波前剖面成像

该CCD有250000个测量点，高动态范围（波前倾斜误差±1500λ@633nm），视频图像25帧，DWC是理想的光束分析工具。

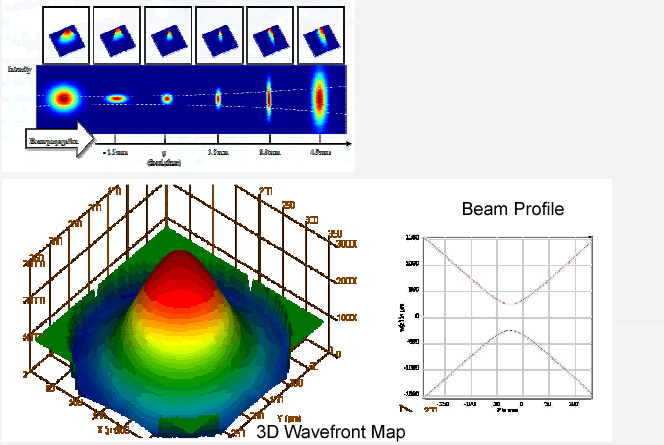

多种高分辨率波前视图方式，3D图像，波前斜率，光斑边缘显示都可以实时输出。

利用固定的1M像素的CCD阵列照相机，DWC可以获得光束传播中的高分辨率的强度和波前图像。通过一次聚焦，可以获得10组位置的强度和相位测量以及光束传播参量的数值解。

该仪器适用于连续和脉冲激光器（包括单脉冲），提供对光束空间特性的定量测量和M2测量，其中光束空间特性依据ISO13694标准，M2依据ISO11146标准。光斑直径测量不确定度优于2%，转化成M2因子的准确度优于4%。

2. 光束传播特性分析

DWC作为一次聚焦设备，提供了在数个瑞利长度范围内的光束传播特性的详细分析。

不需要替换仪器，也可以在DWC附近任意平面获得光束能量的数值解。光斑的能量中心、峰值位置以及峰值能量密度都能快速准确的通过纯数学计算过程获得。

在远离束腰的位置上，依然能够检测到光束质量和热点的图像。

3. 光束整形和光束检测

DWC在光强分布和相位分布的监测的优势，能够应用在光束整形和光束检测领域，比如相位空间光调制器（phase special light modulators），可变形镜（deformable mirrors）和其他光束整形、波束成形设备中。

DWC可以控制光束整形模块的调节，并利用其产生圆形和方形的焦点峰顶，提供最高分辨率、响应速度和动态范围。

主要优点：
测量能力：

技术参数

软件功能：

与XP、Vista和Windows7系统兼容的GUI软件，能够快速显示强度分布和波前图像，提供光束剖面图像包括强度分布和光束传播特性参数的综合分析的功能。

1. 图像提取和显示
2. 光束分析
光强参数：
光束传播参数：
3. 结果输出
订货信息:

STPV 一体化光束分析仪，包括硬件和软件。

1. 硬件
2. 软件
兼容XP/Vista/Windows7，提供：
光强分布参数
光束传播特性参数
光束波前参数：
输出数据：
