The IDL560-600LM Industrial Grade Linear Motor Stage offers a 600 mm travel range with, 50 nm minimum incremental motion and a 2000 mm/s top speed.  This robust 560 mm wide industrial-grade linear stage is designed specifically for laser material processing applications requiring high precision, high throughput and high reliability.   The high-efficiency, non-contact, ironless linear motor offers fast motion and speed stability and a 2000 N load capacity. Additional industrial environment features include a hard top cover, flexible side bands and air purge.

• 行程范围

  600 mm

• 最大速度

  2000 mm/s

• 最小位移增量

  0.050 µm

• Continuous Motor Force

  472 N

• Peak Motor Force

  2830 N

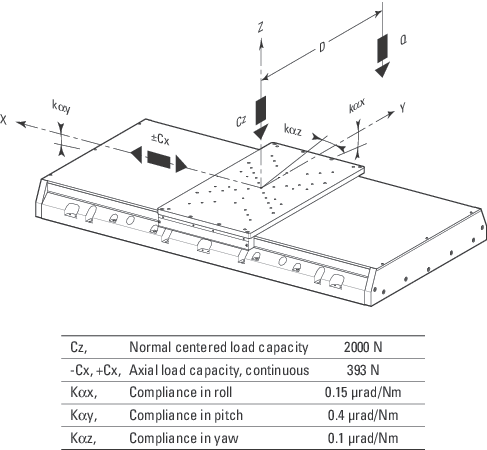

• 中心负载

  2000 N

• Accuracy, Typical

  ±1.5 µm

• Accuracy, Guaranteed

  ±3.0 µm

• 双向重复精度，典型值

  ±0.10 µm

• 双向重复精度，保证值

  ±0.75 µm

• Pitch, Guaranteed

  ±40 µrad

• 俯仰顺应性

  0.37 µrad/Nm

• Yaw, Guaranteed

  ±30 µrad

• 偏摆顺应性

  0.1 µrad/Nm

• 翻转顺应性

  0.12 µrad/Nm

• Encoder Resolution

  1 Vpp 20 µm pitch

• 限位开关

  Optical, Positive and Negative End-Of-Run -5 V

• 原点

  Optical, centered

• 原点重复精度

  ±0.1 µm

• 电缆长度

  5 m

• 接头类型

  DB15 Male (2) and DB9W4

• 螺纹类型

  M6

• 宽度

  560 mm

• 重量

  124 kg

• MTBF

  20,000 h (25% load, 30% duty cycle)

• RoHS

  Compliant

IDL560-600LM工业级直线电机级提供600毫米行程范围，50纳米最小增量运动和2000毫米/秒最高速度。这一坚固的560mm宽工业级线性级台阶是专为要求高精度、高吞吐量和高可靠性的激光材料加工应用而设计的。高效，非接触式，无铁直线电机提供快速运动和速度稳定性和2000牛负载能力。附加的工业环境功能包括硬顶盖，灵活的侧带和空气净化。
