The IDL280-300LM Industrial Grade Linear Motor Stage offers a 300 mm travel range with, 50 nm minimum incremental motion and a 2000 mm/s top speed.  This robust 280 mm wide industrial-grade linear stage is designed specifically for laser material processing applications requiring high precision, high throughput and high reliability.   The high-efficiency, non-contact, ironless linear motor offers fast motion and speed stability and a 1500 N load capacity. Additional industrial environment features include a hard top cover, flexible side bands and air purge.

• 行程范围

  300 mm

• 最大速度

  2000 mm/s

• 最小位移增量

  0.050 µm

• Continuous Motor Force

  265 N

• Peak Motor Force

  1248 N

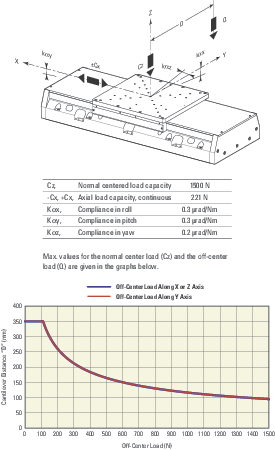

• 中心负载

  1500 N

• Accuracy, Typical

  ±0.7 µm

• Accuracy, Guaranteed

  ±2.0 µm

• 双向重复精度，典型值

  ±0.10 µm

• 双向重复精度，保证值

  ±0.75 µm

• 俯仰，典型值

  ±21 µrad

• Pitch, Guaranteed

  ±25 µrad

• 俯仰顺应性

  0.3 µrad/Nm

• 偏转，典型值

  ±15 µrad

• Yaw, Guaranteed

  ±25 µrad

• 偏摆顺应性

  0.2 µrad/Nm

• 翻转顺应性

  0.3 µrad/Nm

• Encoder Resolution

  1Vpp 20µm pitch

• 限位开关

  Optical, Positive and Negative End-Of-Run -5 V

• 原点

  Optical, centered

• 原点重复精度

  ±0.1 µm

• 电缆长度

  5 m

• 接头类型

  DB15 Male (2) and DB9W4

• 螺纹类型

  M6

• 宽度

  280 mm

• 重量

  48 kg

• MTBF

  20,000 h (25% load, 30% duty cycle)

• RoHS

  Compliant

IDL280-300LM工业级直线电机级提供300毫米的行程范围，最小增量运动50纳米，最高速度2000毫米/秒。这一坚固的280毫米宽工业级线性级是专为要求高精度、高通量和高可靠性的激光材料加工应用而设计的。高效、非接触式、无铁心直线电机，动作快、速度稳定，负载能力1500n。附加的工业环境功能包括硬顶盖，灵活的侧带和空气净化。
