The UTS100PP is stepper motor driven and has a 100 mm travel range. This UTS stage incorporates a low-profile design with excellent stiffness and thermal stability, making it ideal for environments where temperature is not very well controlled. The high output torque of the stepper motor minimizes the risk of lost steps and provides optimum MIM. It also features a diamond-corrected lead screw, and a precision lapped nut which includes anti-backlash preloading and a sophisticated decoupling system.

• 行程范围

  100 mm

• 最大速度

  20 mm/s

• 最小位移增量

  0.30 µm

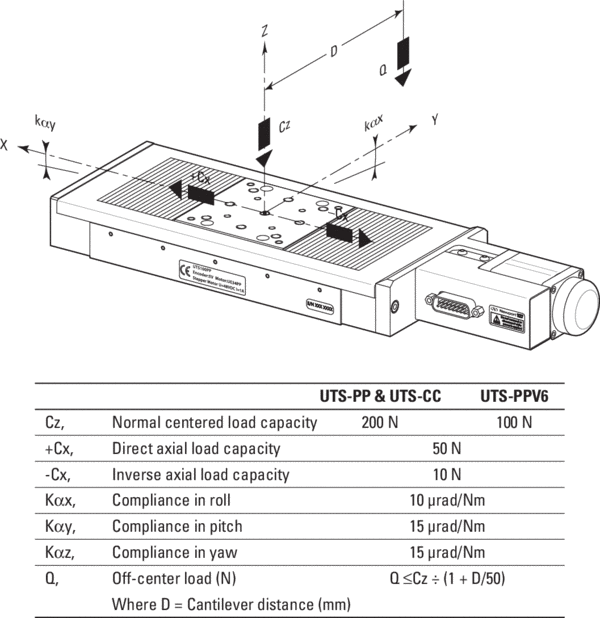

• 中心负载

  200 N

• 轴向负载 (-Cx, +Cx)

  50 N

• 逆轴向负载 (-Cx)

  -10 N

• Accuracy, Typical

  ±1.7 µm

• Accuracy, Guaranteed

  ±3.5 µm

• 单向重复精度，典型值

  ±0.30 µm

• 单向重复精度，保证值

  ±0.5 µm

• 双向重复精度，典型值

  ±2.3 µm

• 双向重复精度，保证值

  ±3.0 µm

• 俯仰，典型值

  ±25 µrad

• Pitch, Guaranteed

  ±55 µrad

• 俯仰顺应性

  15 µrad/Nm

• 偏转，典型值

  ±20 µrad

• Yaw, Guaranteed

  ±35 µrad

• 偏摆顺应性

  15 µrad/Nm

• 翻转顺应性

  10 µrad/Nm

• 驱动螺距

  2 mm

• 原点

  Optical, centered

• 原点重复精度

  ±2.5 µm

• 电缆长度

  3 m

• 接头类型

  DB15 Male

• 螺纹类型

  M4 and M6

• 重量

  3.3 kg

• MTBF

  20,000 h (25% load, 10% duty cycle)

• RoHS

  Compliant

UTS100PP采用步进电机驱动，行程范围为100mm。UTS级采用低轮廓设计，具有优异的刚度和热稳定性，非常适合温度控制不好的环境。步进电机的高输出转矩可以最大限度地降低步长丢失的风险，并提供最佳的MIM。它还具有一个钻石校正的丝杠，和一个精密搭接螺母，其中包括反反弹预加载和一个复杂的解耦系统。
