特点
• 手掌大小的尺寸，操作简便
• 交叉非对称C-T 光路结构，干涉滤光片消二级衍射
• SMA905 光纤接口，方便地通过光纤和其他设备连接
• 可选择的波长范围和光学分辨率
• USB 2.0 数据传输和供电，支持RS232/RS422通信，支持多种触发方式
• 软件功能强大，具备自动计算峰值波长和带宽功能
• 支持二次开发，支持集成装配
型号列表
Model | Wavelength Range | Sub Model | Resolution | Slit | Grating | Filter | Lens |
BIM-6602A-01 | 200-420nm | S03L00F00G14 | ～0.3nm | 25μm | 1200g/mm，250nm | -- | -- |
BIM-6602A-02 | 200-1000nm | S01L00F06G11 | ～0.6nm | 5μm | 333g/mm，600nm | F06 | -- |
BIM-6602A-03 | 380-900nm | S02L00F05G12 | ～0.4nm | 10μm | 500g/mm，560nm | F05 | -- |
BIM-6602A-04 | 305-595nm | S02L00F00G23 | ～0.3nm | 10μm | 900g/mm，550nm | -- | -- |
BIM-6602A-05 | 900-1000nm | S02L00F08G08 | ～0.1nm | 10μm | 1760g/mm，500nm | F08 | -- |
S02L01F08G08 | ～0.1nm | 10μm | 1760g/mm，500nm | F08 | L01 | ||
S03L01F08G08 | ～0.3nm | 25μm | 1760g/mm，500nm | F08 | L01 | ||
BIM-6602A-06 | 600-1100nm | S01L00F08G26 | ～0.3nm | 5μm | 500g/mm，770nm | F08 | -- |
BIM-6602A-07 | 330-770nm | S02L00F05G25 | ～0.3nm | 10μm | 600g/mm，500nm | F05 | -- |
BIM-6602A-08 | 500-720nm | S02L00F00G10 | ～0.2nm | 10μm | 1200g/mm，500nm | -- | -- |
BIM-6602A-09 | 800-1000nm | S01L01F08G27 | ～0.2nm | 5μm | 1200g/mm，1000nm | F08 | L01 |
BIM-6602A-10 | 250-400nm | S02L00F00G08 | ～0.1nm | 10μm | 1760g/mm，500nm | -- | -- |
BIM-6602A-11 | 390-610nm | S02L00F00G10 | ～0.2nm | 10μm | 1200g/mm，500nm | -- | -- |
BIM-6602A-12 | 300-1100nm | S01L00F06G11 | ～0.6nm | 5μm | 333g/mm，600nm | F06 | -- |
BIM-6602A-13 | 340-850nm | S02L00F05G12 | ～0.5nm | 10μm | 500g/mm，560nm | F05 | -- |
BIM-6602A-14 | 795-905nm | S01L01F08G08 | ～0.1nm | 5μm | 1760g/mm，500nm | F08 | L01 |
BIM-6602A-15 | 1005-1080nm | S02L01F08G08 | ～0.1nm | 10μm | 1760g/mm，500nm | F08 | L01 |
BIM-6602A-16 | 750-870nm | S02L00F08G08 | ～0.1nm | 10μm | 1760g/mm，500nm | F08 | -- |
BIM-6602A-17 | 250-350nm | S02L00F00G30 | ～0.1nm | 10μm | 2400g/mm，300nm | -- | -- |
BIM-6602A-18 | 350-450nm | S02L00F00G30 | ～0.1nm | 10μm | 2400g/mm，300nm | -- | -- |
BIM-6602A-19 | 660-734nm | S01L01F08G30 | ～0.1nm | 5μm | 2400g/mm，300nm | F08 | L01 |
BIM-6602A-20 | 180-400nm | S03L00F00G14 | ～0.3nm | 25μm | 1200g/mm，250nm | -- | -- |
*可定制其它波长范围与分辨率
*部分型号可加装柱透镜，以提升光谱仪的灵敏度
应用
• 发射谱和吸收谱的测量
• 透过率和吸收率的测量
• LED应用
• 太阳能光谱测试
• 荧光检测
• 颜色测量
• 激光光谱测试系统
• 其它需要进行光谱测量的领域
技术参数
型号 | BIM-6602A |
尺寸 | 140mm x 110mm x 46mm |
重量 | 0.7 Kg |
波长范围 | 180nm - 1100nm可选 |
光学分辨率 | 最优~0.06nm |
光纤连接器 | SMA905 |
探测器 | 滨松S11639线阵CMOS |
像元 | 2048个像元，每个像元14 µm×200 µm |
信噪比 | 600:1全光谱 |
线性度 | >99% |
杂散光 | <0.1% (600nm, 435nm) |
A/D 分辨率 | 16 bit |
积分时间 | 0.5ms - 10s |
动态范围 | 10000:1 |
触发方式 | 软件触发，硬件触发，同步触发 |
功耗 | 250 mA, 5 VDC |
环境温度 （推荐温度） | 5℃ -35℃（推荐温度25℃） |
通讯接口 | USB2.0（12Mbps） RS232（115200bps） |
操作系统 | Win XP, Win7,Win8, Win10 |
供电方式 | USB 或 5VDC |

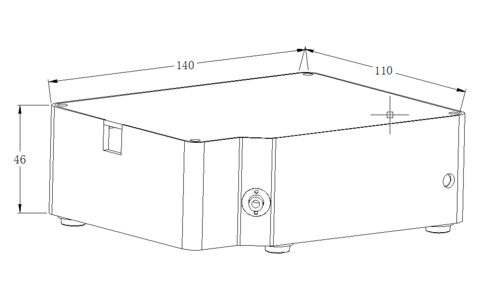

外形尺寸图
包装清单
光谱仪1台，USB数据线1根，U盘1个（含软件、使用手册），定标报告1份，手提箱1只。
