µ-ROC紧凑型单次自相关仪
产品简介
µ-ROC紧凑型单次自相关仪基于超紧凑和强大的集成配置，µ-ROC将ROC概念发挥到最大限度，可在极小的外壳内测量单发自相关轨迹。基于Femto Easy先进的创新技术和多年的单发超快仪器经验，目前µ-ROC可作为OEM直接集成到激光头或激光系统。

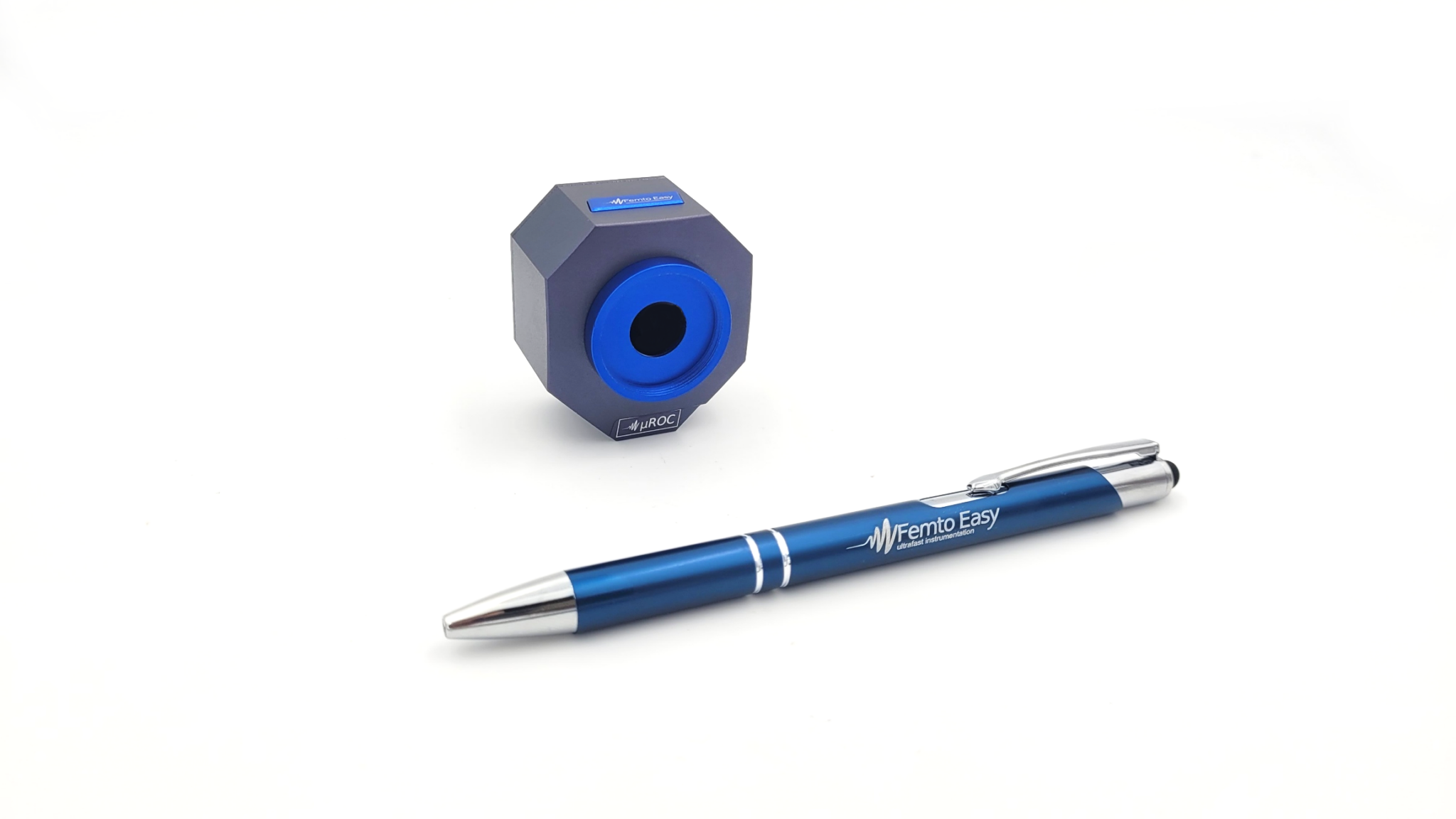

µ -ROC标志着不折不扣的紧凑尺寸新时代的开始。它以其微型外形和高品质工艺给人留下深刻印象，并将自相关测量直接用于机器、激光、医疗设备和任何空间狭小的地方。
长度：40x45x30mm
单次脉冲 亦可立即获得测量结果
无需校准 与传统自相关仪相比可节省多至90%时间
结构坚固 无移动部件，对振动不敏感
空间分辨测量 测量沿一直径上的光束轮廓及脉冲宽度分布
典型应用
科学 | 工业 |
激光开发：被用于掺Yb，掺Ti:Sa等相似类型的激光器 | 激光开发：尤其是掺Yb，掺Ti:Sa等相似类型的激光器 |
集成到实验装置中：节省空间 | 机械和激光集成 |
长期性能监控：激光器无人值守远程监控 | 简化服务：服务工程师的轻型配件 |
µ-ROC紧凑型单次自相关仪技术规格
<table id="tablepress-4" class="tablepress tablepress-id-4 ke-zeroborder" bordercolor="#00D5FF" font-size:14px;background-color:#ffffff;width:100%;border:none;margin:0px="" auto="" 1rem;"="" style="font-family: 'Microsoft Yahei', Arial, Helvetica, sans-serif;font-size: 12px;text-wrap-mode: wrap;width: 804px">
| 规格 | Ti:Sa | Yb | Er | |||
|---|---|---|---|---|---|---|
| 型号 | Ti:Sa | Ti:Sa-S | Yb | Yb-S | Er | Er-S |
| 光谱范围（nm） | 700 - 900 | 700 - 900 | 1020 - 1080 | 1020 - 1080 | 1400 - 1600 | 1300 - 1700 |
| 最短脉冲时间 | 40 | 80 1 | 20 | 50 1 | 50 | 150 1 | 25 | 50 1 | 50 | 150 1 | 15 | 50 1 |
| 最长脉冲时间 | 1200 | 500 | 1500 | 1000 | 1500 | 1000 |
| 输入脉冲重复频率 | 任何频率 | 任何频率 | 任何频率 | 任何频率 | 任何频率 | 任何频率 |
| 最小输入平均功率2 | 20mW | 35 mW | 5 mW | 5 mW | 10 mW | 10 mW |
| 最小输入脉冲能量 2 最小输入脉冲能量 (single-shot)2 | 1 nJ 25 µJ | 3 nJ 50 µJ | 1 nJ 1 µJ | 1 nJ 1 µJ | 3 nJ 3 µJ | 3 nJ 3 µJ |
| 单次脉冲测量3 | 50 kHz | 100 kHz triggered | 50 kHz | 100 kHz triggered | 50 kHz | 100 kHz triggered | 50 kHz | 100 kHz triggered | 50 kHz | 100 kHz triggered | 50 kHz | 100 kHz triggered |
| 尺寸（mm） | H: 45 W：40 D: 30 | H: 45 W：40 D: 30 | H: 45 W：40 D: 30 | H: 45 W：40 D: 30 | H: 45 W：40 D: 30 | H: 45 W：40 D: 30 |
所有型号
输入偏振：线性水平或线性竖直
探测单元: CMOS 12 Bits
PC接口：USB 3.1
光束高度：20mm
1 脉冲持续时间：两个最小脉冲持续时间值对应于具有和不具有 GDD 预补偿的傅立叶有限脉冲持续时间
2输入脉冲能量最小值：数值给出的是一个数量级，精确的灵敏度取决于脉冲持续时间、光束轮廓、波长等参数
3单脉冲：带触发选项时最高100 kHz 的激光重复频率，不带触发选项时最高50 kHz的激光重复频率
可选功能
相位匹配：
——默认 ROC 配置适用于给定的中心波长。相位匹配允许调谐 SHG 晶体以测量具有最佳 SNR 的不同中心波长
外触发：
——ROC 检测与外部信号的同步，以实现高达 36 kHz 的精确激光单脉冲提取（使用增强型检测选项时为 125 kHz）
高动态范围：
——软件模式可将 ROC 信号采集的动态从 12 位增加到 16 位。与纯单次测量不兼容，因为构建一个自相关迹线需要 2 张图像
增强检测：
——用更高性能的相机替换 ROC 中嵌入的默认相机，以增加系统的规格（更好的时间分辨率，使用触发选项的单次提取高达 125 kHz）

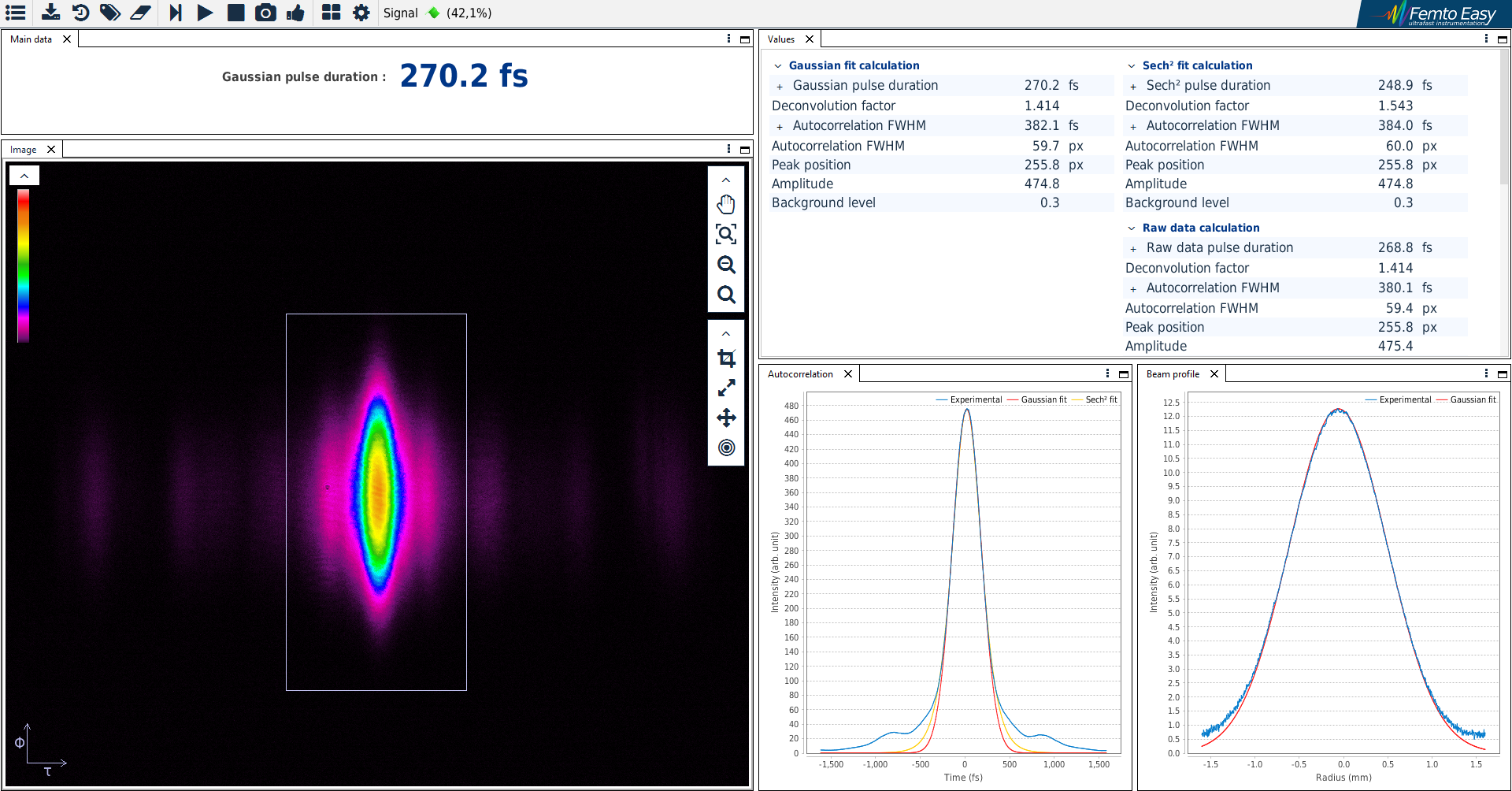

软件
所有关键数据都能便捷地显示出来：Femto Easy的软件设计友好且直观地展现给用户。这款现代化的软件适用于触摸屏，可以在 Linux 或 Windows 系统下运行。同时它还能够通过 PC、平板电脑或智能手机远程控制设备。
◆ 实时提取时间轮廓强度和脉冲持续时间
◆ 多种计算方式可应用于适当的脉冲提取（高斯，sech²等）
◆ 背景和热点处理加强，测量效果更优
◆ 客户端/服务器接口，以及REST API，以实现最简单的集成
◆ 所有数据均可导出为最常见格式
µ-ROC紧凑型单次自相关仪介绍和演示：
