太赫兹偏振片 THz偏振片 太赫兹薄膜偏振片

产品简介

用两台仪器测量了太赫兹偏振片的透射光谱。在短波范围内150 - 3000 μm (2 - 0.1 THz)我们使用600(中心频率=0.5 THz)。

测量结果如图1、2所示。

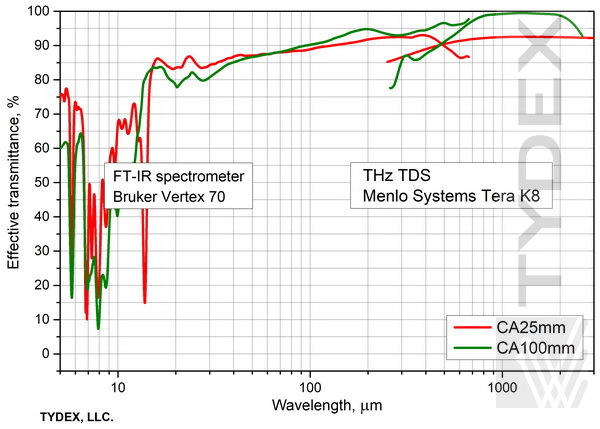

图1，25mm和100mm孔径的聚丙烯太赫兹偏振片在起偏正交方向上的透射率


Bruker VERTEX 70傅里叶红外光谱仪在短波长范围（4-5μm）的峰值动态范围为40 dB。另一方面，在15-100μm范围内，其动态范围值仅为22-20 dB，并随着波长的增加而减小。

POL-PP-CA25-OD40-T8

40mm25mm8mm

聚丙烯太赫兹偏振片
POL-PP-CA38-OD60-T10
60mm38mm10mm
聚丙烯太赫兹偏振片
POL-PP-CA45-OD70-T10
70mm45mm10mm
聚丙烯太赫兹偏振片
POL-PP-CA45×45-OD85-T10.5
85mm45*45mm10.5mm
聚丙烯太赫兹偏振片
POL-PP-CA51-OD76-T12
76mm51mm12mm
聚丙烯太赫兹偏振片
POL-PP-CA77-OD101-T12
101mm77mm12mm
聚丙烯太赫兹偏振片
POL-PP-CA102-OD124-T12
124mm102mm12mm



太赫兹偏振片技术参数


基底材料

Polypropylene

适用波长

>=15um
孔径25mm-50mm50-100mm
有效透过率>80 @15-3000 μm

刻线密度

1200/mm
偏振正交方向透过率,%0.2 @15 μm
<0.3 @15-250 μm
<0.02 @250-3000 μm
0.3 @15 μm
<0.3 @15-250 μm
<0.02@250-3000 μm

偏振度

(K1-K2)/(k1+k2),%

99.5@15 μm
<99.3 @15-250 μm
<99.97 @250-3000 μm
99.3 @15 μm
>99.2 @15-250 μm
>99.97 @250-3000 μm

消光比

E=K1/K2,%

＞350 @15-250 μm
＞55000 @250-3000 μm
>250 @15-250 μm
>8500 @250-3000 μm
消光比，dB>25@15-250 μm
>47@250-3000 μm
>24@15-250 μm
>39@250-3000 μm



太赫兹偏振片应用：

—太赫兹光谱；

—太赫兹成像；

—晶体和聚合物薄膜分子方向；

—傅立叶变换红外光谱；

—传感器。

太赫兹偏振片特点：

√  适用于非常广泛的波段 7um-3mm；

√  基底材料是高密度聚乙烯材料；

√  高的红外透过率；

√  高的偏振度；

√  太赫兹偏振片带有Mount。


太赫兹偏振片资料下载

>>Download THz Polarizers Datasheet (PDF, 69 KB)
