Thorlabs HBA30 高带宽压电放大器
特性
无负载时，-3 dB带宽达500 kHz的
高速压电控制
输出电压范围：-3 V - 30 V
短路、电压过载和设备过热保护

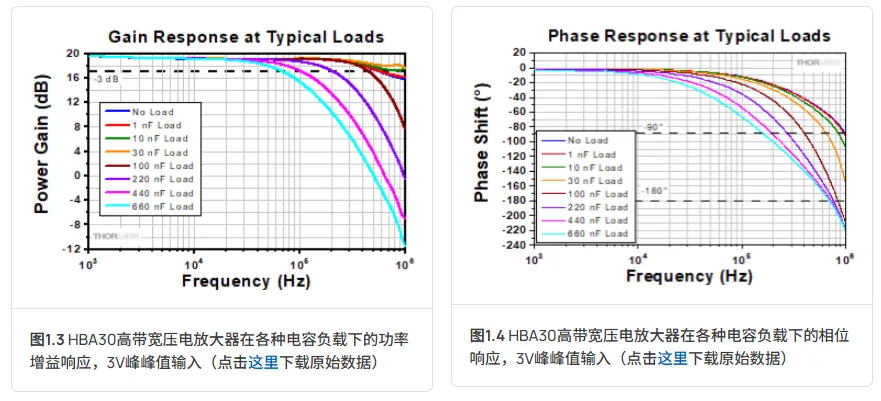

HBA30高带宽压电放大器设计用于驱动高速压电促动器。输出信号范围为-3 V至30 V，无负载时-3 dB带宽为500 kHz;常见压电负载电容值下的功率增益频率响应见图1.3。此压电放大器可实现2.0 A的连续交流RMS输出电流和6.0 A的峰值交流电流。典型压电电容值下输入与输出信号之间的相位差较低，无负载时在600 kHz下相位差<60°，如图1.4所示，这使得在反馈回路中使用此压电放大器时具有更高的稳定性和更宽的带宽。
建议在需要快速响应且具有微米级压电位移范围的系统中使用高带宽压电放大器。若需要更大的位移范围，在保持快速带宽的同时增加范围的一种方法是：除了由HBA30放大器驱动的快速压电促动器外，还使用由BPA100高压压电放大器驱动的较慢、长扫描压电促动器来校正低频及近直流偏置。
高带宽压电放大器模拟输出信号中添加的直流偏置可通过前面板上的旋钮在0 V至30 V之间调节。输入和输出信号以及10：1输出信号监控BNC连接器均位于前面板;详情请看前面板和后面板标签。HBA30放大器还包含保护功能，可在发生短路、输入电压过载或设备过热时自动关闭。放大器附带一根特定地区的电源线和包含基本安装说明的快速入门教程。
| 表1.1 关键规格a | |
|---|---|
| 项目# | HBA30 |
| 带宽 | 500 kHz（-3 dB，无负载） |
| 电压输出范围 | -3伏到30伏 |
| 电压增益 | 10 ± 0.2 |
| 输出电流 | 2.0 A 连续（交流 RMS），6.0 A 峰值（交流） |
| 噪音 | <0.5 mV RMS （20 Hz 至 300 kHz 带宽，无负载）b |
| 典型压电电容c | 1 nF 到 660 nF |
除非另有说明，所有规格参数均为在25 °C下的典型值。
更高的容性负载会降低总噪声。
本产品可驱动超出规定范围的容性负载，响应数据参见图1.3。负载电容增大时，-3 dB带宽会相应降低。
