Intalight光电平衡探测器

Adams_BD_400M/Adams_BD_2G


      Adams_BD_400M/Adams_BD_2G 是专为高精度、高灵敏度微弱光信号探测设计的核心接收器件，采用差分探测架构与精密制造工艺，实现宽波段、低噪声、高抗干扰、低 ghost 效应，是 OCT、相干光通信、激光雷达等领域的理想选择。

      Adams_BD_400M/Adams_BD_2G目前已经在Intalight 赛炜（全球高端光学眼科器械平台型企业）研发的光学相干断层扫描(OCT) Model:MT700NO:MC0023中采用。



优势特点


最优波长

       生物组织(尤其人体)对光的衰减主要来自吸收和散射，800-1600nm恰好是衰减最弱的“近红外窗口”。且该波段非电离辐射，无紫外 与 可见光光化学损伤风险，商业最成熟。

可选带宽

       提供DC-400MHz和DC-2GHz两种配置。BD_400M稳定对标进口产品，但性价比更高，适配主流高精度光探测场景。BD_2G带宽则可定制更高的带宽，整体适配高端高速光系统。

分级跨阻增益

       平衡探测器在10K-100K范围适合大多数科研、相干探测与平衡检测，在保证响应同时，实现最佳匹配。BD_400与进口产品指标一致，BD_2G则相对更高、更强。

低输出噪声

       让OCT 系统实现更高信噪比、更深成像深度、更清晰图像、更强微弱信号探测能力，完全满足高端医学 OCT 与工业OCT对噪声的严苛要求。指标方面达到国际噪声水平。


其他特点

  • 差分探测结构

  • 出色的抗干扰性

  • 低ghost效应

  • 高效微弱光信号光电转换

  • 通用性与专业性接口

应用

  • 光学相干层析（OCT）

  • 分布式光纤声学传感 DAS

  • 光纤温度/应变传感 DTS/FBG

  • PDH 激光稳频、干涉仪测量

  • 激光超声/光声成像

技术参数


参数

Adams_BD_400M

Adams_BD_2G

工作波长

800-1600nm

最佳波长

1060nm

光电灵敏度

0.75A/W@1060nm(典型值)

跨阻增益率

10K

30K

带宽

400MHz@-3dB

1.8GHz@-3dB(支持1~3GHz定制)

2GHz@-10dB

实际带宽可根据需求调整到0~3GHz

共模抑制比CMRR

30dB

输出噪声电压

20~40mVp-p

12mVRMS

耦合方式

自由空间耦合

输出阻抗

50Ω

光输入接口

FC/APC

输出接口

SMA

电源

±12V

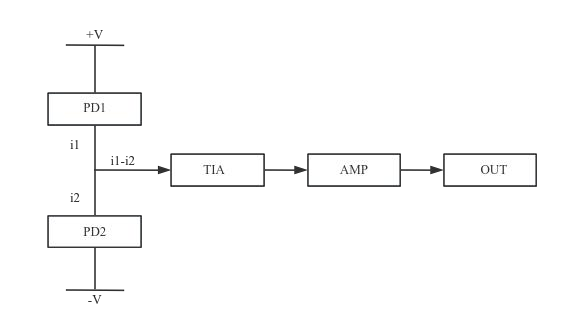

原理

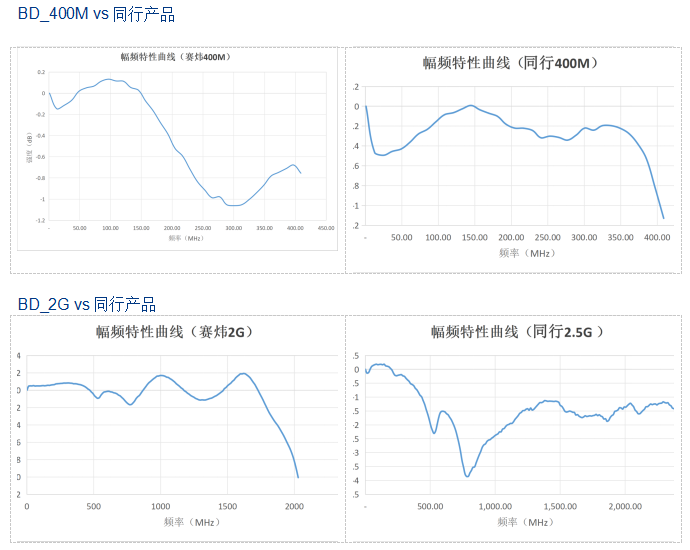

性能
