Thorlabs CM1-DCH/M - 30 mm笼式立方体

产品特点

• 安装最厚3 mm的矩形二向色滤光片或其它光学元件

• 四个SM1(1.035"-40)螺纹端口用于安装发射和激发滤光片

• 兼容30 mm笼式系统

• 通过CM1-CC笼式立方体连接件可并排连接两个笼式立方体

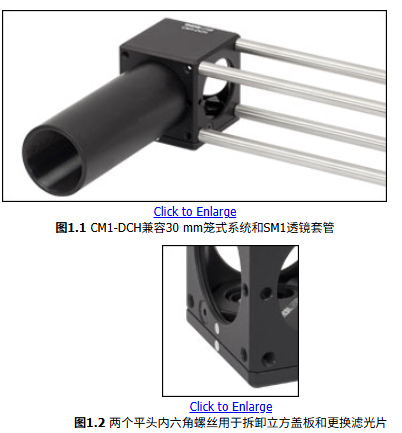

CM1-DCH二向色滤光片立方体可以通过夹具安装最大36 mm宽、26 mm高和3 mm厚的矩形光学元件，比如二向色反射镜、分束镜或镀银反射镜。它的尺寸紧凑，相比其它滤光片笼式立方体降低了笼式组件之间的距离。立方体底部的两个平头内六角螺丝可用1.5 mm六角扳手松开，将底座和立方体外壳分开，以便操作内部的夹具(见图1.2)。

发射和激发滤光片也可安装在短透镜套筒中，然后连上SM1螺纹端口，用于搭建完整的荧光成像滤光装置(更多信息请查看应用标签)。CM1-DCH立方体每个面上都有四个4-40的螺孔，可以集成到30 mm笼式系统中，并可通过一个8-32(M4)螺孔安装接杆。这些立方体也可用下面出售的CM1-CC笼式立方体连接器串联起来。笼式立方体也可利用我们的ERSCB支杆转接件与笼杆连接。

请注意：滤光片架底座上有一个修改过的FFM1滤光片支架安装座。标准FFM1与CM1-DCH不兼容。
