Thorlabs FS201 - 光纤检测镜


产品特点

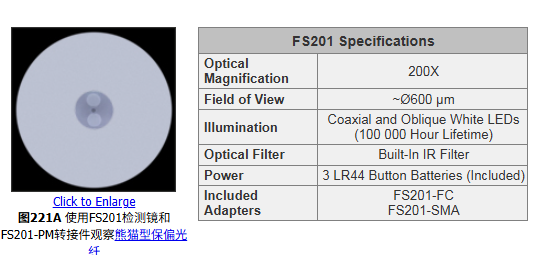

S201光纤检测镜能对光纤端和周围插芯进行高品质、低失真的成像。这种显微镜具有高强度照明系统和200X放大倍率，足以提供光纤纤芯以及周围包层的清晰图像。FS201提供同轴和倾斜的照明设置。同轴设置提供对称光，用于高细节检查，而倾斜设置以相对光纤端面离心的角度提供光，以实现更高对比度。FS201不应用于检测连接到有源光源的光纤；检测之前必须断连或关闭光源。

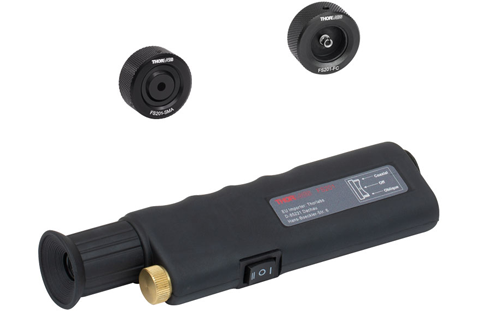

FS201不仅包含FS201-FC转接件，用于FC/ST/SC端头的光纤(Ø2.5 mm插芯)，还包含FS201-SMA转接件，用于SMA905和SMA906端头的光纤(Ø3 mm插芯)。下方单独提供用于LC端头光纤(Ø1.25 mm插芯)的FS200-LC转接件和用于保偏光纤的FS201-PM转接件。


操作光纤检测镜
将光纤接头插入转接件中，直到不能继续插入，并在检测期间牢牢固定位置。如要开启照明，请拨动检测镜底部的开关；"|"启动同轴照明，而"||"启动倾斜照明。完成任务之后，将开关拨回"O"，关闭检测镜。

如要检测大纤芯光纤或有角端面光纤的完整表面区域，可能需要旋转光纤接头。这种方式也可以用于区分光纤接头端面与检测镜元件本身的污染物。如要查看整个视场，橡胶目镜应尽可能靠近操作员的眼睛。平时习惯带眼镜的操作员应该摘下眼镜，以便更加全面地检测光纤。请注意，在正常操作下，焦点调整旋钮不应该旋转到极限位置。长期重复这样做可能导致仪器故障。

FS201不应用于观测有源发射光纤。虽然FS201中的激光防护型衰减滤光片降低了意外观察到有源光纤发射的风险。但是，由于光纤器件中常用红外波长，抑制了观看明亮光线的自然反向反射，并且可能导致意外曝光时间延长。因此，Thorlabs建议检测之前必须将光源与跳线断开或关闭光源。


特性

此页面上的检查工具主要用于检查光纤终端和其它光学元件。光纤检查镜用于检查光纤连接头的抛光末端。起到照明和放大光纤探针的作用，以便看到划痕和其它缺陷。SMA接头测高仪可以精确测量SMA905接头的长度，对SMA至SMA耦合有很大帮助。六倍或十倍放大的高端眼部放大镜是质量控制部门适用的理想选择。我们还提供检查镜、未经认证和经过认证的划痕-麻点对照板，用于光学元件表面检测。
