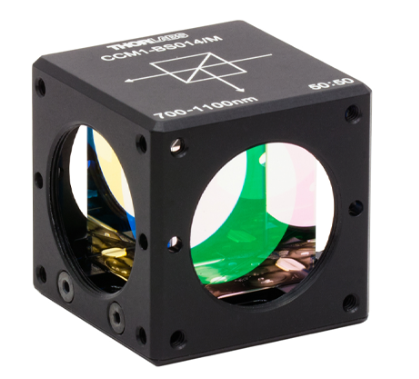

Thorlabs CCM1-BS014/M - 非偏振分束立方
产品特点
提供三种波长范围
400 - 700 nm
700 - 1100 nm
1100 - 1600 nm
分光比50:50
4个光学表面都镀有增透膜
兼容30 mm笼式系统和SM1(1.035"-40)螺纹组件
通过CM1-CC笼式立方体连接件可并排连接两个笼式立方体
Thorlabs提供的1英寸非偏振分束立方是已安装版本，能够兼容30 mm笼式系统。这些已安装的立方适用于三种波长范围：400 - 700 nm、700 - 1100 nm、1100 - 1600 nm。
这种非偏振分束立方由两个棱镜构成，其中一个棱镜的斜面上镀有介质分光膜。然后，用胶合剂将两个棱镜粘合(如图1.1所示)。分束立方的每个表面都镀有宽带增透膜，能够最大程度地减少因反射造成的损耗。外壳上刻有箭头，表明光束入射在分光膜层上的方向，如图1.1所示。虽然光可以从其他镀增透膜的任意表面入射，但只能保证光束先入射在分光膜一侧时的规格；请看图1.1。分束立方通过环氧树脂安装到笼式立方体中，且不能拆除。我们也提供空的30 mm笼式立方体，兼容我们未安装的分束立方和直角棱镜系列产品。
| Item # | CCM1-BS013(/M) | CCM1-BS014(/M) | CCM1-BS015(/M) | |
|---|---|---|---|---|
| AR-Coating Range | 400 - 700 nm | 700 - 1100 nm | 1100 - 1600 nm | |
| Reflectance @ 0° AOI | Ravg< 0.5% | Ravg< 0.5% | Ravg< 0.5% | |
| Split Ratio | 50:50 | |||
| Performance | Tabs= 47 ± 10%, Rabs= 47 ± 10%, Tabs + Rabs > 85%, Tavg + Ravg > 90%, |Ts - Tp| < 10%, and |Rs - Rp| < 10% | Tabs= 47 ± 10%, Rabs= 47 ± 10%, Tabs + Rabs > 90%, |Ts - Tp| < 10%, and |Rs - Rp| < 10% | Tabs= 47 ± 10%, Rabs= 47 ± 10%, Tabs + Rabs > 83%, Tavg + Ravg > 88%, |Ts - Tp| < 10%, and |Rs - Rp| < 10% | |
| Ports | 4 Ports With SM1 (1.035"-40) Thread | |||
| Beamsplitter Material | N-BK7 - Grade A | |||
| Housing Material | Engraved Black Anodized Aluminum Housing | |||
| Transmitted Wavefront Error | λ/4 at 633 nm (rms) | |||
| Max Transmitted Beam Deviationa | ±5 arcmin | |||
| Reflected Beam Deviationb | 90° ± 20 arcmin | |||
| Clear Aperture | >Ø20.3 mm | |||
| Surface Quality | 40-20 Scratch-Dig | |||
| Damage Threshold | Pulsed | 0.25 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.341 mm) | 0.25 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.166 mm) | 0.25 J/cm2 (1542 nm, 10 ns, 10 Hz, Ø0.282 mm) |
| CWc | 50 W/cm (532 nm, Ø1.000 mm) | 10 W/cm (1070 nm, Ø1.012 mm) | 50 W/cm (1542 nm, Ø1.030 mm) | |
