Tricolor三波长多通道飞秒激光器

三色多通道飞秒系统具有三个固有同步的输出通道，相对抖动小于1 fs。

产品特点：

• 1050、525和800nm同时输出

• 分别＞1 W、＞300 mW和＞300 mW

• 与外部源的重复率同步（可选）

• 飞秒机制的自启动

• 时延抖动1050 nm至800 nm<1 fs

• 和频生成（可选）

三色超快多通道激光系统是一种多波长飞秒激光源。它结合了三个固有同步的激光输出，发射三种不同的波长（1050nm、525nm和~800nm）。该系统基于可调谐钛蓝宝石激光器与TEMA镱激光器倍频辐射的同步泵浦原理。三色激光系统利用非线性相互作用机制，实现了三个脉冲串的精确同步，从而有效地均衡了它们的重复频率[1]。三色的输出光束选择系统类似于TEMA-DUO，允许三色系统同时发射多达三个不同波长的空间分离光束，因此可以进行以下组合：

1) 1050 nm;2) 1050 nm + 525 nm;3) 1050 nm + 525 nm + (800 ±50) nm.

在第一种模式下，三色系统类似于TEMA镱固态激光器，发射6+W的输出功率，发射光谱中心位于1050nm。在第二模式中，将二次谐波发生模块引入初级光束，然后是分束镜，将镱激光器的能量及其二次谐波重新分配到两个通道中（525nm处至少2W，1050nm处至少1W）。在第三种模式下，TEMA激光器的倍频发射用于泵浦钛蓝宝石激光器，从而在系统输出端产生另一束波长可调（750-850nm）的光束。在这种情况下，剩余525nm辐射的平均光功率降低到至少300mW，钛蓝宝石激光器的输出功率也是如此（800nm时为300mW）。

三色系统中使用的专利[2]光电同步系统允许在第三通道（Ti:S激光器）的任何给定波长下，以极低的相对抖动（低于~10fs）保持三个通道的同步运行，几乎无限期。此外，同步系统提供单个激光器的全自动模式锁定行为，有效地允许整个系统的交钥匙操作模式。

三色系统的多重优势使其成为一种极其通用的飞秒脉冲源，非常适合多学科研究实验室以及各个领域的科学实验。

[1] Didenko N. V. et al. Quantum Electronics. 47 (1), 7-13 (2017)

[2] RU2639552C1

三色多通道激光系统的可能应用：

• 多光子显微镜（TPE）

• 三光子成像（3光子）

• SHG/THG（二次/三次谐波发生）显微镜

• 时间分辨超快研究

• 光学相干断层扫描

• 荧光上转换光谱

• 生物标记物的荧光光谱

• 拉曼光谱

• 泵浦探针光谱

• 激光辐射的转换

• 超连续谱的产生

• 太赫兹辐射的产生和检测

• 激光系统设计、集成和放大

• 超快放大器的种子振荡器

• 化学研究

• 其他基础研究

规格参数：

	Channel 1 (1050 nm)	Channel 2 (525 nm)	Channel 3 (~800 nm)
输出功率(Ch 1 only)	>6 W	N/A	N/A
输出功率(Ch 1 + Ch 2)	>1 W	>3 W	N/A
输出功率(Ch 1 + Ch 2 + Ch3)	>1 W	>0.3 W	>0.3 W
输出脉宽¹⁾	<200 fs	<150 fs	<100 fs
重频(固定)	80 +/- 5 MHz
中心波长	1050+/-5 nm (固定)	525+/-5 nm (固定)	800+/-50 nm
谱宽 (FWHM)	>7 nm	>6 nm	> 10 nm
相对时间抖动²⁾	< 10 fs
光束模式	TEMoo
M^2	<1.1	<1.2	<1.2
光束直径 (at 1/e^2)	1+/-0.2 mm	<2 mm	<2 mm
输出极化	线性, 水平	线性, 竖直	线性, 水平
光束发散度	<1.8+/-0.3 mrad	<2.0+/-0.3 mrad	<1.0+/-0.3 mrad
光束非对称性	<10%
光束像散	<10%
长期稳定性³⁾	<0.3% rms
冷启动预热时间	<20 min
制冷要求
激光头	包括闭环冷水机
电源	风冷
尺寸 (L × W × H)
激光头尺寸	450 × 140 × 280 mm
激光控制单元尺寸	290 × 200 × 80 mm
闭环冷水机尺寸	430 × 340 × 190 mm
链接线缆长度	1.8 m
环境和公用工程规范
工作温度	18-28 °C
相对湿度	<60%, non-condensing
电压	单相; 100-240 VAC; 50/60 Hz
功耗	<2 kW
1) sech2脉冲形状用于确定脉冲持续时间。用Avesta AA-20DD自动相关器测量; 2) 在1 Hz–20 kHz带宽内测量的通道1和通道3之间的相对时间抖动; 3) 在冷启动预热30分钟后，在相同室温条件下使用推荐的具有适当容量的稳定闭环冷水机组连续运行12小时;

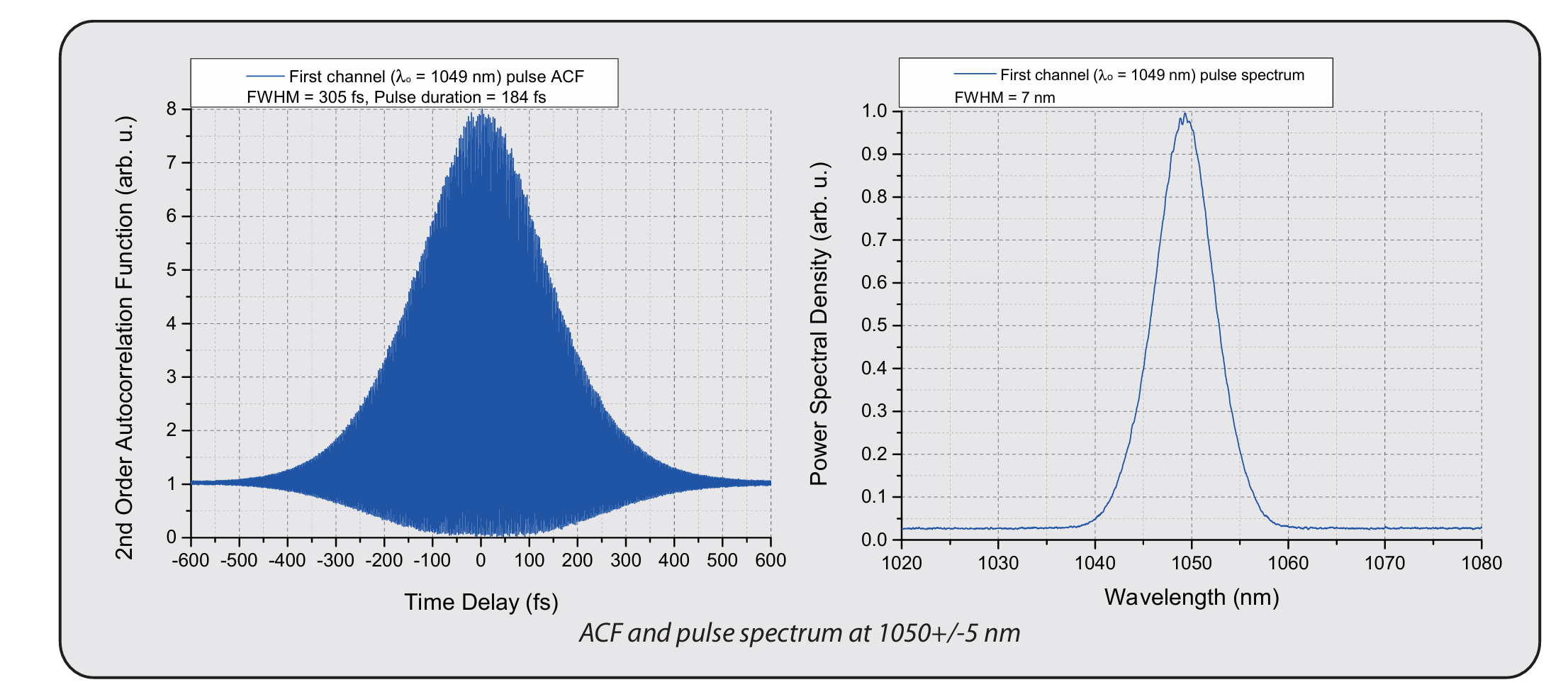

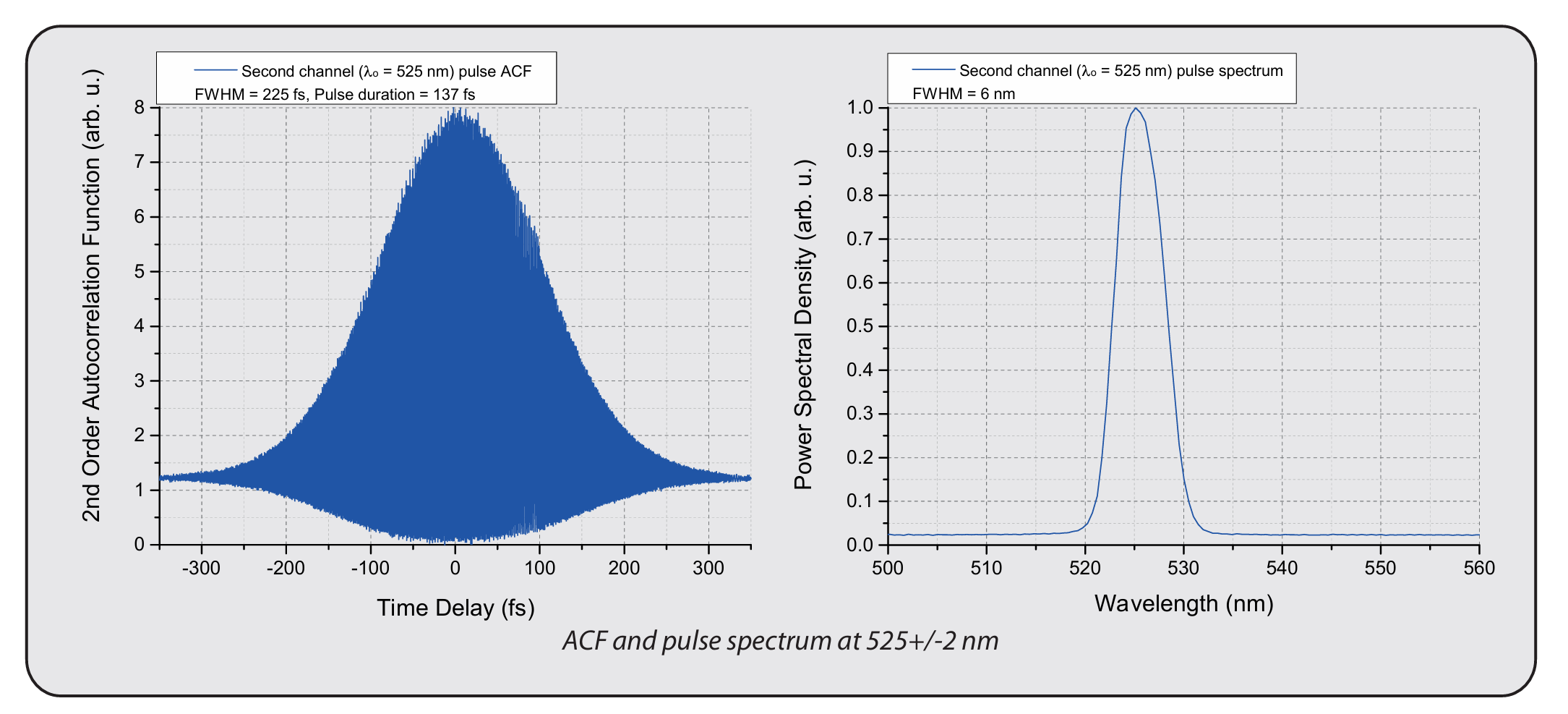

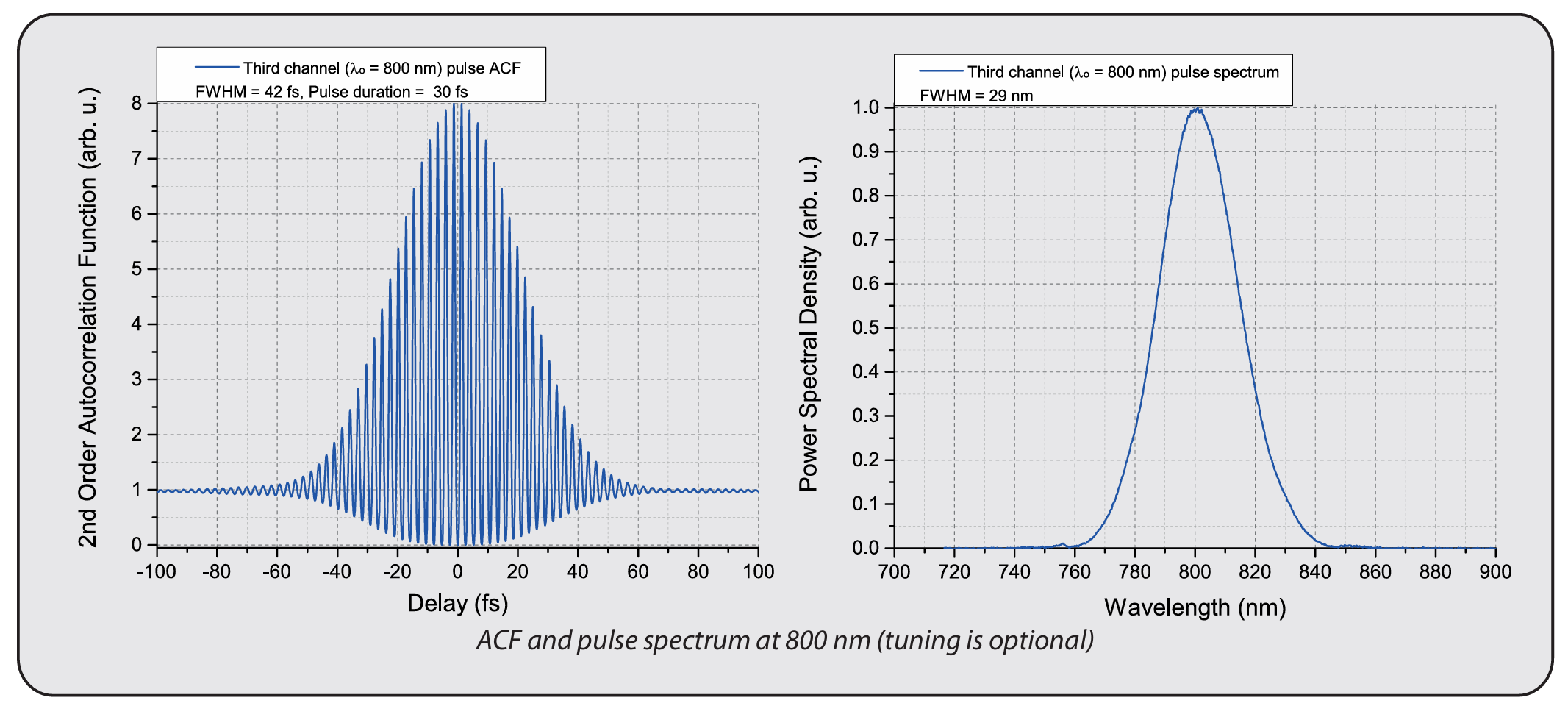

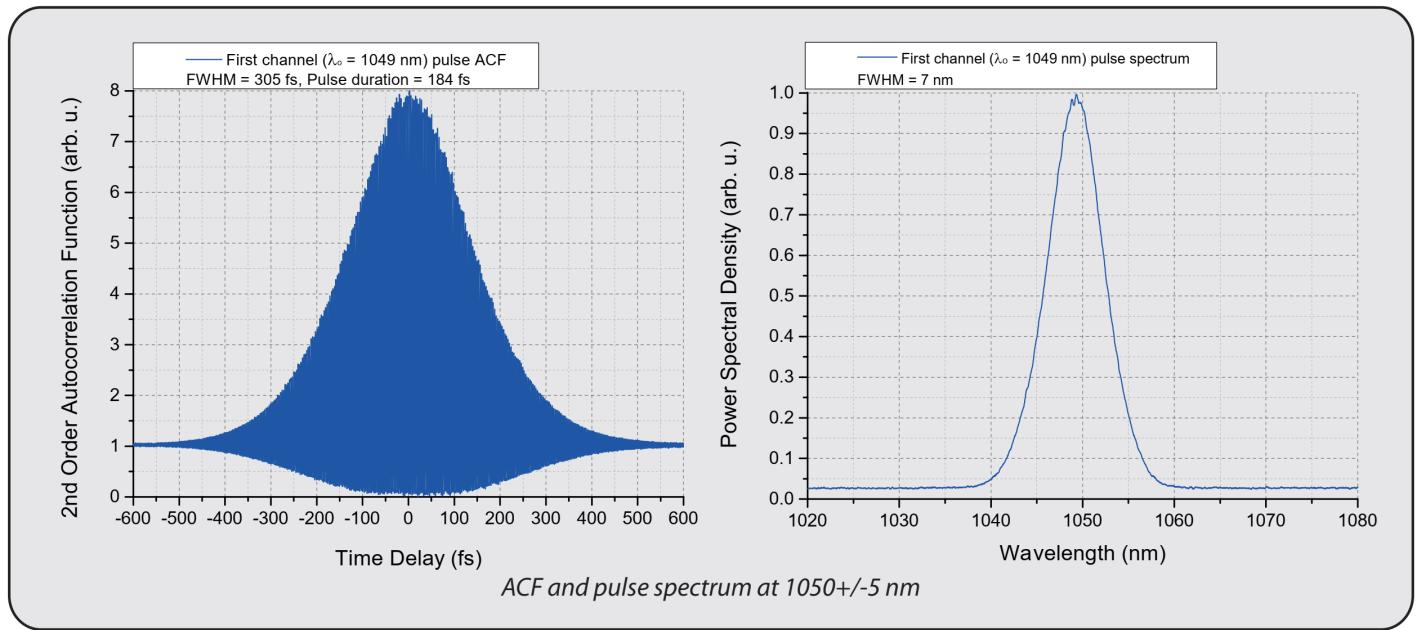

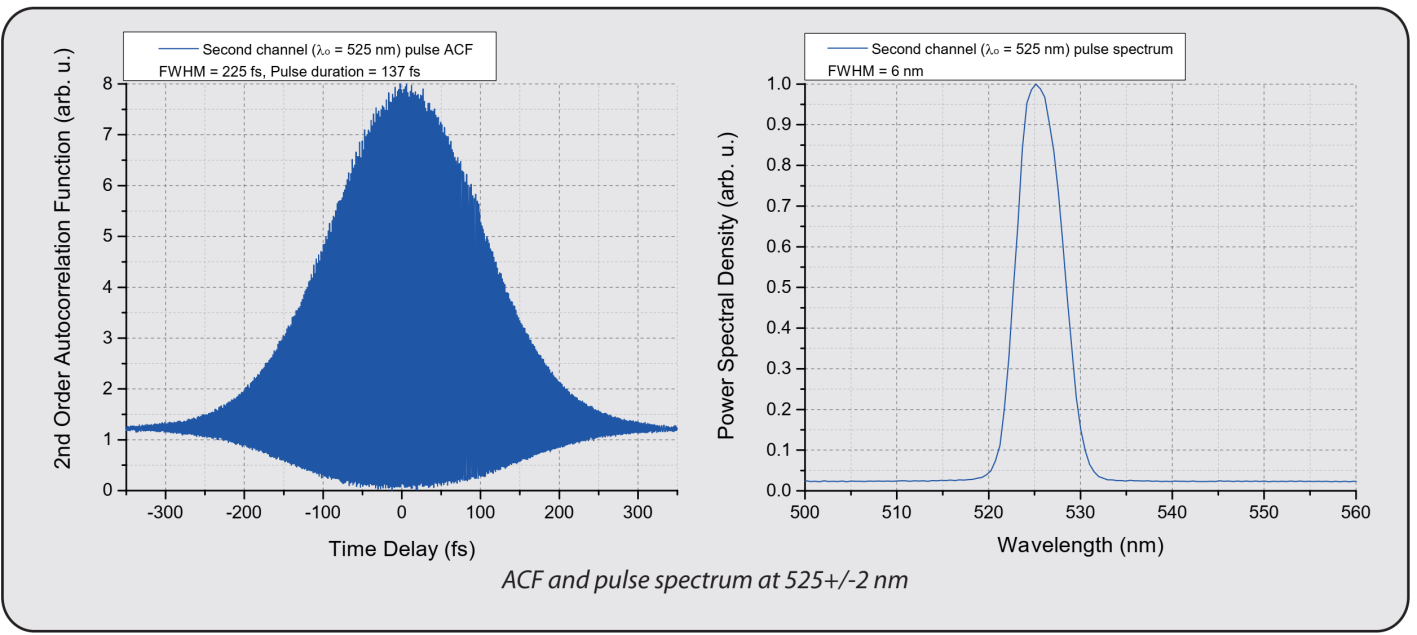

输出特性:
