OMTOOLS激光扩束镜光学调整架OMSA系列

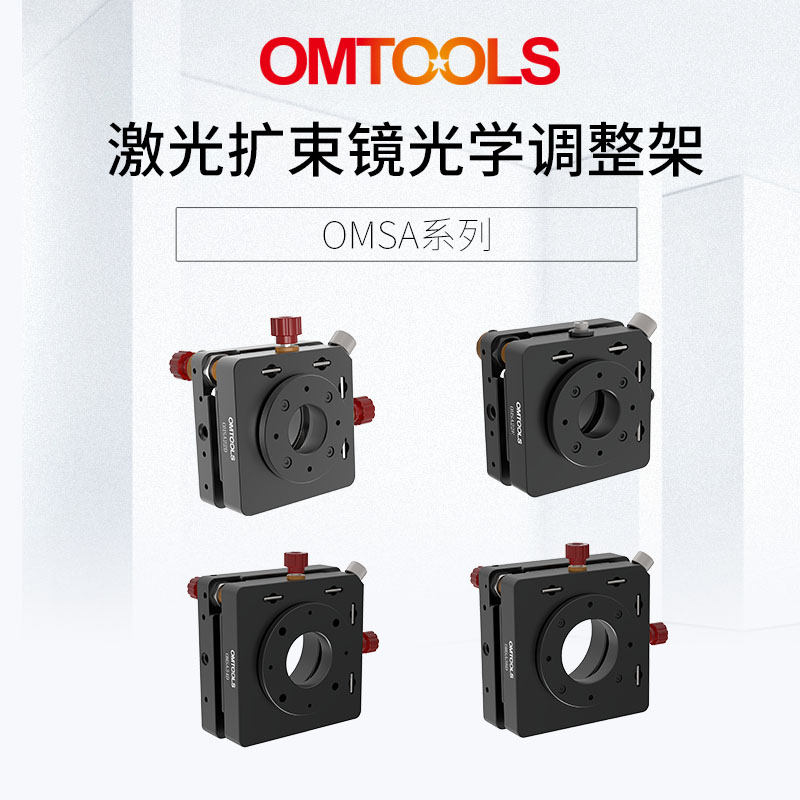

激光扩束镜光学调整架，四个调节轴，可调节俯仰/偏摆角度以及X/Y轴线性位移，采用弹性较大的双勾拉簧和特有的锁紧结构，能为光学系统及设备提供长期的稳定性。浮动前板带有2个M3锁紧螺丝孔，当角度调节完成后，拧紧锁紧螺丝，对浮动前板实现长期稳定的锁紧；俯仰/偏摆前后板相对自由度限制采用一整块不锈钢板，可装载更重的光学器件并提供较好的稳定性。X/Y轴线性位移调整方向，增加调芯锁紧旋钮，调节完成后可直接对中心移动结构进行锁紧。调整架两侧均带有M6螺纹孔，可兼容接杆，在光学平台中使用。OMTOOLS提供M22×0.75 mm、SM1.5、M34×1.0 mm等螺纹安装法兰，可安装多种光学器件，如需其它规格安装法兰，请联系OMTOOLS技术支持。
主体材质 | 6061-T6铝合金 |
表面处理 | 黑色阳极氧化 |
OMTOOLS激光扩束镜光学调整架OMSA系列产品特点
Ø 用于安装较大口径激光扩束镜，且具有良好的稳定性；
Ø 可调节俯仰/偏摆角度以及X/Y轴线性位移；
Ø 侧面带有M6螺纹孔，可直接安装在接杆上；
Ø 带有调芯锁紧旋钮和2个M3锁紧螺丝孔；
产品型号 | OMSA22D | OMSA22E | OMSA34D | OMSA38D |
外形尺寸 （长宽高） | 83.9x83.9x61.4（mm） | 74.3x74.3x51.8（mm） | 109.4x109.4x63.9（mm） | 109.4x109.4x63.9（mm） |
主体材质 | 6061-T6铝合金 | 6061-T6铝合金 | 6061-T6铝合金 | 6061-T6铝合金 |
表面处理 | 黑色阳极氧化 | 黑色阳极氧化 | 黑色阳极氧化 | 黑色阳极氧化 |
光轴中心高度 | 35mm | 35mm | 48 mm | 48 mm |
俯仰/偏摆角度精度 | 0.27°/转 | 0.27°/转 | 0.19°/转 | 0.19°/转 |
可调俯仰/偏摆角度范围 | ±2 ° | ±2 ° | ±3 ° | ±3 ° |
X轴和Y轴平移范围 | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
X轴和Y轴平移精度 | 0.25 mm/转 | 0.25 mm/转 | 0.25 mm/转 | 0.25 mm/转 |
安装法兰规格 | M22×0.75 mm | M22×0.75 mm | M34×1.0 mm | SM1.5 |
安装螺纹孔 | M3、M6 | M3、M6 | M4、M6 | M4、M6 |
重量 | 0.36kg | 0.35kg | 0.68kg | 0.67kg |
