THz 可调谐精密衰减器

Tydex 提供可调谐的精密衰减器！用于衰减太赫兹辐射。

       针对太赫兹辐射，我们提供可调谐精密太赫兹衰减器。

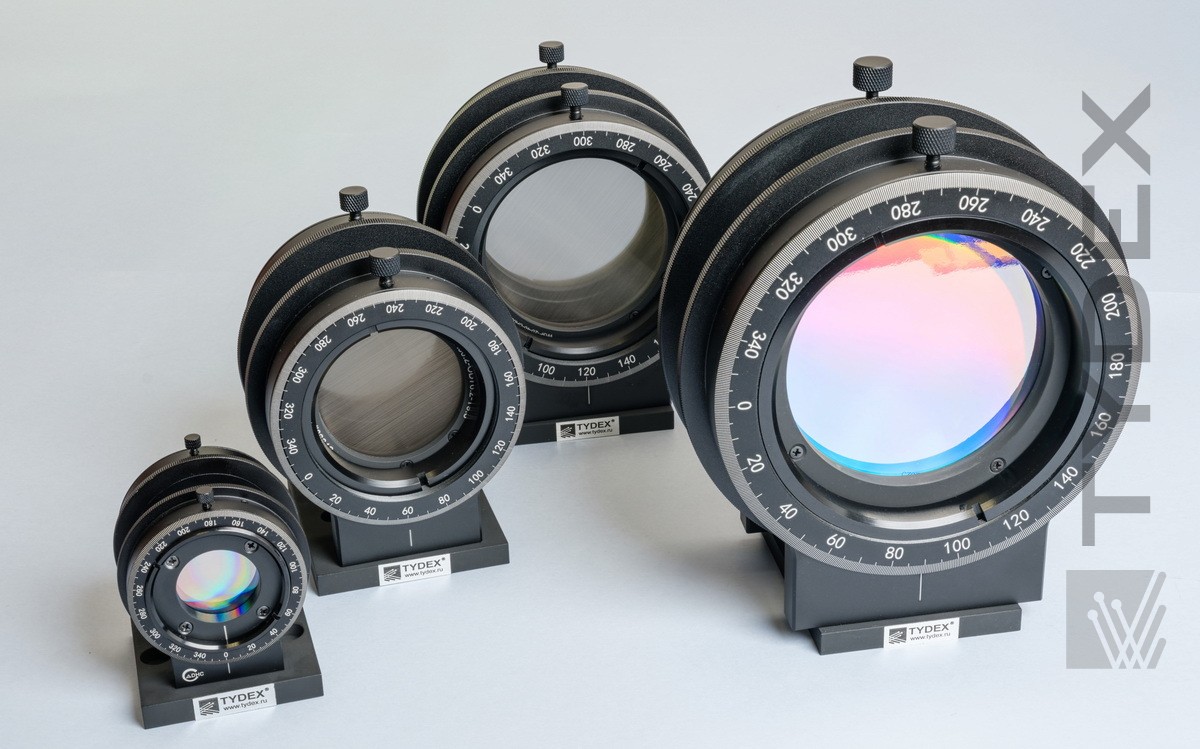

       该太赫兹衰减器由两个相同太赫兹偏振器构成，整体固定于同一基板上。太赫兹偏振器安装于旋转器中，可实现360°全周旋转。光束首先通过的太赫兹偏振器称为输入偏振器（简称偏振器），第二个称为检偏器。

       可调谐精密衰减器的核心优势在于能够实现连续平滑调节，精准控制衰减量，最大衰减范围可达30-40 dB。其设计通过倾斜偏振器平面使其非平行排列，可有效抑制反射及干涉效应。

       每台太赫兹可调谐精密衰减器均附带校准曲线，用于确定检偏器相对于输入偏振器的旋转角度与对应衰减量的关系。

根据工作波长范围，我们提供以下型号：

• а-（微波衰减器）：适用于波长≥600 μm

• b-（太赫兹衰减器）：适用于波长≥150 μm

• c-（红外-太赫兹衰减器）：适用于波长≥15 μm

典型校准曲线如图1和图2所示。此外，配套提供衰减量计算软件，便于精确调控。

a

b

c

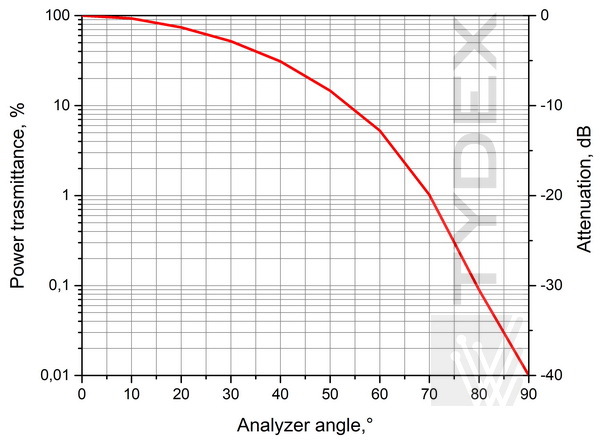

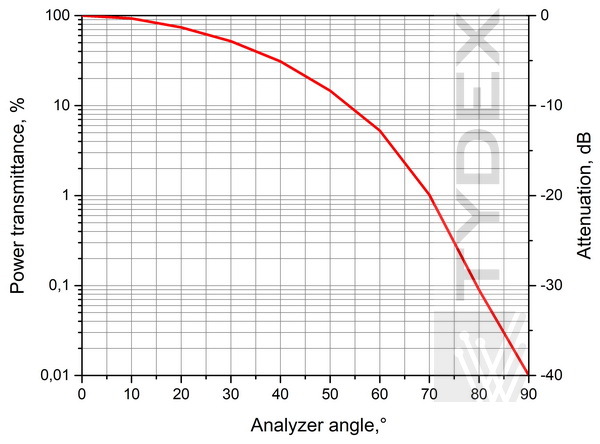

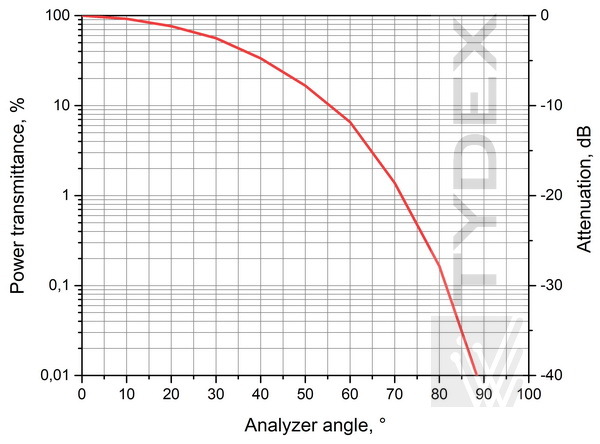

图 1.衰减器透射率与检偏器相对于偏振器的旋转角度的关系，使用 140 GHz 连续源（a – 微波，b – THz，с – IR-THz）测量。

 a

b

c

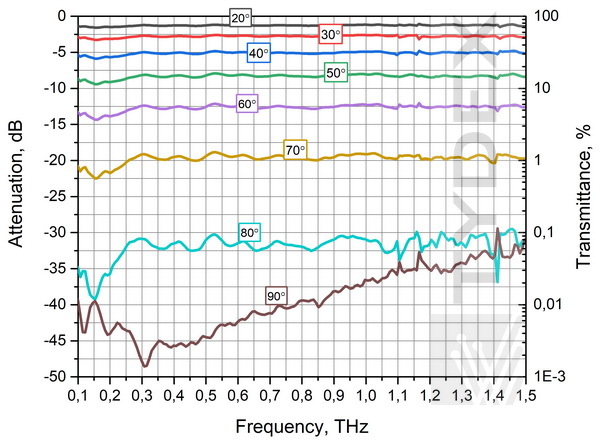

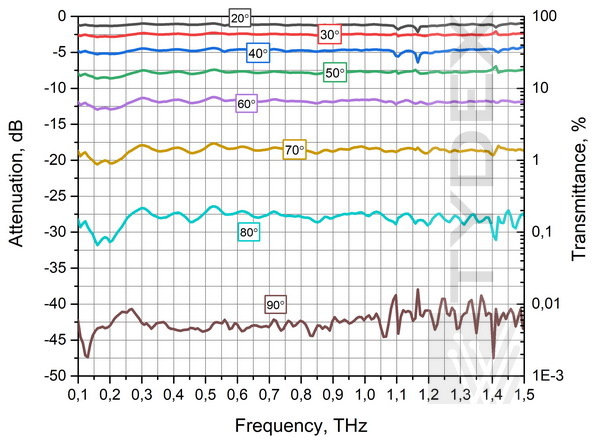

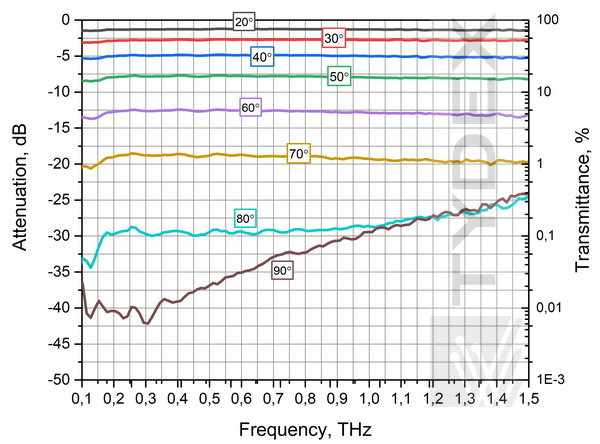

图 2.衰减器的典型校准曲线与检偏器的旋转角度的关系。使用 Menlo Systems K-8 脉冲太赫兹光谱仪测量。（a – 微波，b – 太赫兹，с – 红外-太赫兹）。

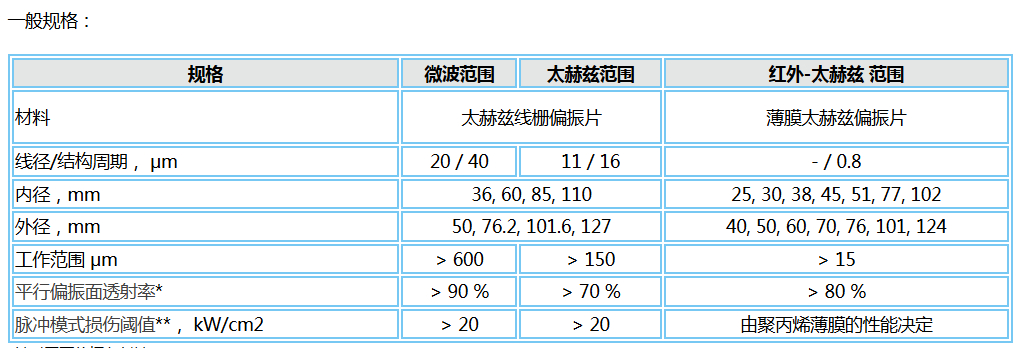

*针对平面偏振入射波；
** 测试条件：光斑直径 0.5 mm，波长 130 µm，功率密度 36 MW/cm²（100 ps 脉冲，重复频率 5.6 MHz），在上述条件下未观察到可见损伤。测试由布达克核物理研究所（BINP）完成






THz 可调谐精密衰减器可根据要求定制。
