Thorlabs CXY1A - XY平移调整架

特性

• 兼容30 mm笼式系统

• SM05(0.535"-40)或者SM1(1.035"-40)螺纹

Thorlabs提供多种XY调节(垂直于笼式系统的机械轴)选项，用于安装在30 mm笼式系统中的Ø1/2英寸或Ø1英寸光学元件。对于需要精密调节的实验设备，推荐使用我们的CP1XY挠性调节板、CXY1A笼式安装座或带快拆板的CXY1QA笼式安装座。我们的ST1XY系列移动安装座通过100 TPI调节螺丝、微分或差分驱动器在XY方向提供±3.0 mm的行程。对于粗略调节，SPT1C(/M)和SPT1CT(/M)滑板可在XY方向提供±1 mm的手动调节。

笼式系统兼容性：Thorlabs提供16 mm、30 mm和60 mm的笼式系统，分别用于Ø1/2英寸、Ø1英寸、Ø2英寸光学组件。本页上的部件兼容Thorlabs的30 mm笼式系统，并能和Ø6 mm ER笼杆配合使用。

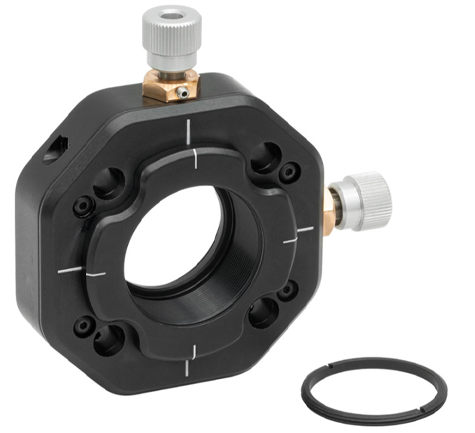

CXY1A XY平移调整架能够在垂直于30 mm笼式系统光轴的方向上提供±1 mm行程。平移调节通过两个3/16"-100调节器驱动，调节器可由0.035英寸六角扳手锁定。可移动的安装板带有SM1(1.035"-40)内螺纹，使用附带的SM1RR卡环能直接安装最厚0.39英寸(10.0 mm)的Ø1英寸光学元件。固定式背板也有螺纹，用于连接SM1透镜套筒。中心安装板用于X或Y轴平移。此调整架在水平和竖直方向上具有刻度，有助于安装板的对准。

平移调整架还有四个通孔，可搭配使用ER笼杆。每根笼杆可使用5/64英寸(2.0 mm)六角扳手拧紧位于侧面的M4 x 0.7锁定螺丝来固定。

对于需要更大行程的应用，我们提供行程±2.5 mm的XY平移调整架。
