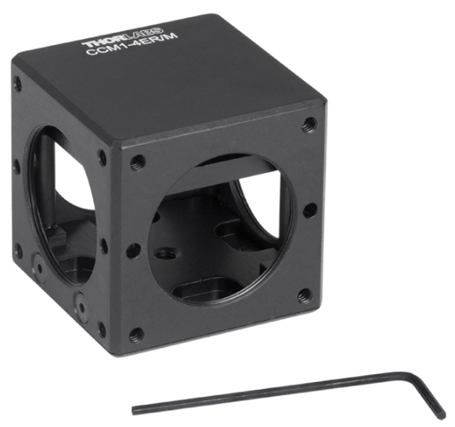

Thorlabs CCM1-4ER/M - 紧凑型30 mm笼式立方体

特性

• 兼容30 mm笼式系统和SM1透镜套筒

• 立方体可带四个SM1螺纹端口或者1到2个可移除旋转安装架

• 安装转接件用于Thorlabs分束立方体

• 额外的Ø1/2英寸旋转安装座可单独购买

• 通过CM1-CC笼式立方体连接件可并排连接两个笼式立方体

• 带安装配件的2英寸宽的30 mm笼式立方体也有提供

这些30 mm笼式立方体类似于装有光学元件的笼式立方体，用于将1英寸或25 mm棱镜和立方安装到30 mm笼式系统中。我们也提供用于5 mm、10 mm、12.7 mm或20 mm分束立方体的转接件。此外，带Ø1/2英寸旋转安装座的版本可以操控偏振光学元件，比如Ø1/2英寸波片。兼容立方体的Ø1/2英寸旋转安装座也可单独购买。此处出售的小型笼式立方体不含光学元件。

Thorlabs也提供多种固定式和旋转式安装平台，可以配合30 mm笼式立方体和笼式立方体组件使用。右图展示了带平台的30 mm笼式立方体安装示例。

小型30 mm笼式立方，用于棱镜和分光束立方

 放大

Click to Enlarge

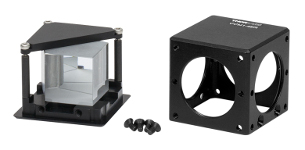

带五角棱镜的CCM1-4ER(光学元件单独销售)

• 兼容30 mm笼式系统和SM1透镜套管

• 直接安装1英寸立方体和25 mm直角棱镜

• 下面提供用于25 mm以下立方体的安装转接件

• 四个SM1螺纹端口

• 底座通过8-32 (M4)螺孔安装接杆

• 3个棱镜挡块提供±20弧分精度

这些1.5英寸宽的笼式立方能够直接安装1英寸或25 mm方形光学元件，比如分束立方或者直角棱镜，如需安装5 mm、10 mm、12.7 mm或20 mm分束立方体，下面提供转接件。立方底座有一个8-32 (M4)螺纹孔可连接Ø1/2英寸接杆。用ER支杆和ERSCB笼杆转接件可以把两个立方连接起来。

使用压力板上的三个1.5 mm内六角螺丝可以把光学元件夹在立方体中(如右图所示)，如果需要，用户也可安装兼容的任何其它光学元件。光学元件必须平整对准底座的三个角。张力板不要拧地过紧，否则可能损伤光学元件。右图所示为装有五角棱镜的CCM1-4ER立方，外壳已拆下。
