vescent D2-135偏移锁相伺服器 森泉光电

D2-135偏移锁相伺服器（OPLS）设计用于精密控制和迅速调节两激光器间的频率失谐。通过相位/频率检测器和可调参数PID环路滤波器，可以快速地对从激光器进行调节。D2-135在主从激光器之间提供了紧密的锁相。

D2-135与D2-250外差模块和D2-260拍音探测器一起工作。D2-250中主从激光交叠，将光拍音送入多模光纤，然后传输到D2-260，再转换为电拍音，*后传输到D2-135。D2-135 OPLS提供了真正的相位锁，具有方便的大捕获范围的频率锁定。偏移锁定激光器是两个（或者更多）jue对频率锁的良好替代品，既包括微秒调谐能力还包括主从激光之间的一致性。

特点

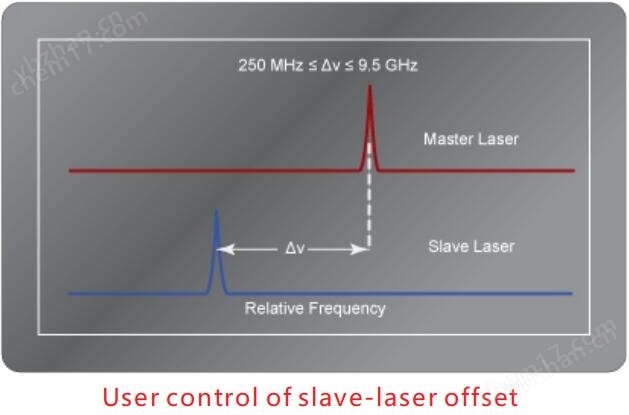

● 偏移量250 MHz 到>9.5 GHz

● 偏移频率稳定性取决于外部参考信号

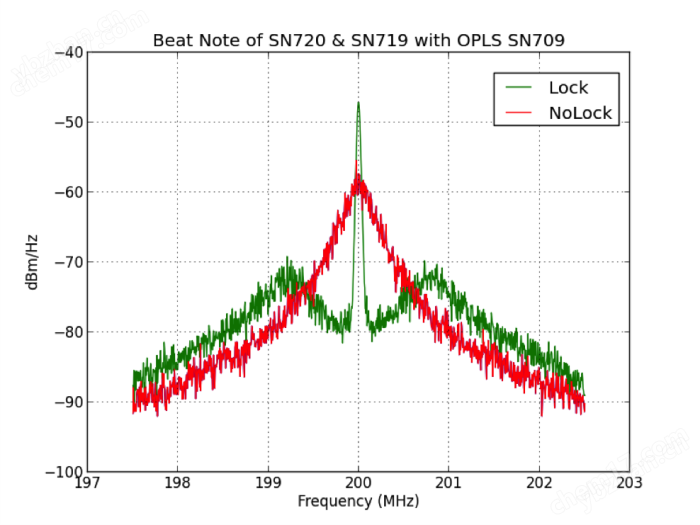

● 主从激光器之间真正的相位一致性

● 为快速跳频提供前向馈送

● 用户可调伺服环路参数

● 计算机控制偏移

● 内置斜坡发生器

应用

● 冷原子物理

● 频率梳

● 原子钟

● 惯性导航

● 重力测量

● 量子计算与密码学

● 电磁感应透明

● 频标的腔穴传递

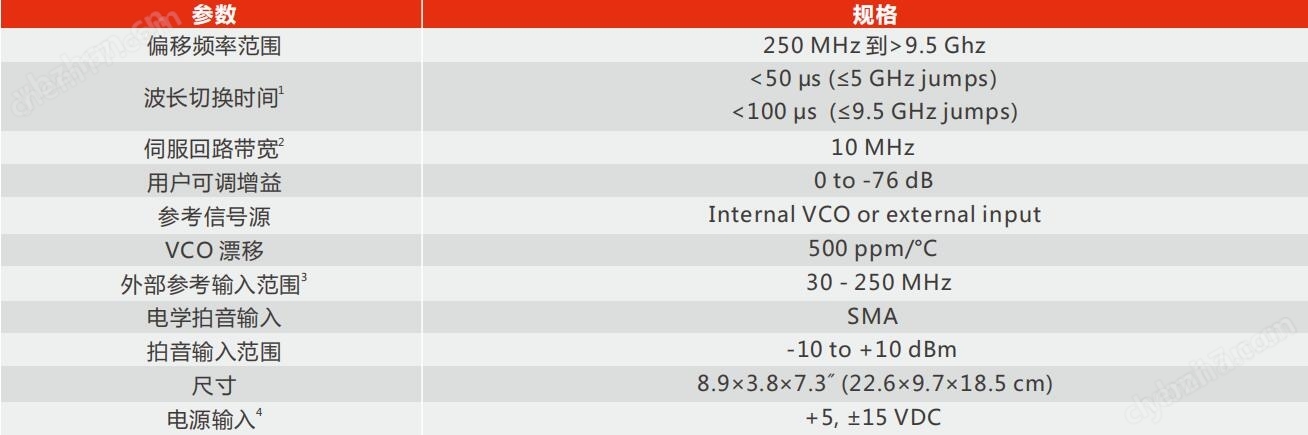

技术参数

All specifications subject to change without notice.

1.With feed forward

2.Frequency at which servo oscillates when locked to itself

3.Covers complete lock range

4.Available from D2-005 linear power supply

vescent D2-135偏移锁相伺服器 森泉光电

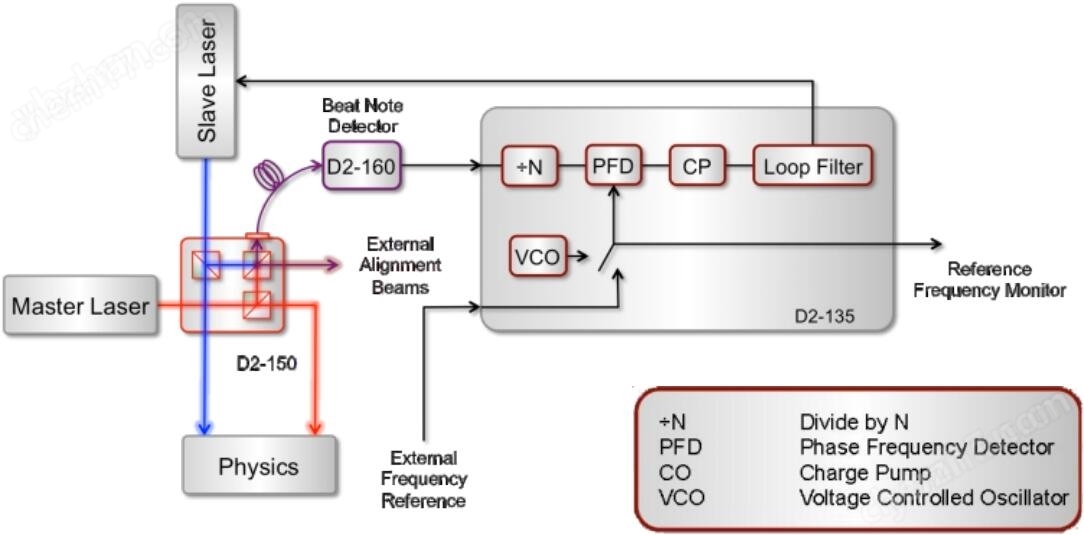

D2-135偏移锁相伺服的典型配置如下所示。主激光和从激光在D2-250外差模块中产生光学拍音，从而将它发射到光纤中。拍音由D2-260快速光电探测器转换为电信号，该光探测器将其传递到D2-135。分频的拍音（÷N） 与板载压控振荡器（VCO） 或外部参考生成的参考混合在一起。误差信号由环路滤波器处理，用于将从激光驱动到主激光器真正的相位锁。
